本發明涉及一種噴淋臂及應用有該噴淋臂的清洗機。

背景技術：

1、隨著人們生活水平的日益提高，洗碗機作為一種廚房用家電產品，越來越多的進入家庭。目前市場上的洗碗機一般分為臺式、柜式、槽式三種，其中，臺式洗碗機即為整體式獨立結構，一般放置在臺面上使用；柜式洗碗機也是一種獨立結構，但需要嵌入到廚柜中使用；槽式洗碗機則是與水槽結合在一起，一般安裝在廚房櫥柜中使用。

2、上述各種形式的洗碗機一般均是通過水泵將水提起并噴向清洗空間中的碗碟從而達到清洗作用。例如，申請?zhí)枮閏n97236119.7的中國專利《微電腦光控全自動洗碗機》、申請?zhí)枮閏n00240098.7的中國專利《一種洗碗機》均披露了類似結構，該類結構中，噴向碗碟的水流沖擊力較弱，且不夠均勻，當碗碟較多時無法被水流覆蓋，導致清洗效果較差。申請?zhí)枮閏n200710306898.5的中國專利《設有可改善去污效果的裝置的洗碗機尤其是家用洗碗機》設置了汽化裝置，用于產生可被引入洗碗機腔內的流體薄霧，以擴大噴向碗碟的清洗面積及提高清洗介質的均勻性，但是，該類結構仍舊無法解決噴出水流沖擊力弱的問題。申請?zhí)枮?01610795828?.x的中國專利《一種大型超聲波自動洗碗機》設置了超聲波發射頭裝置，并同時向清洗液中輸入高壓空氣，利用超聲波發射頭裝置使輸入的高壓空氣在清洗液中形成氣泡，超聲波換能器用于提供能量給清洗液，使得清洗液中的氣泡破裂產生沖擊力，從而提高水流沖擊力。但是，該類結構中，超聲波與高壓氣泡之間產生的瞬間空爆現象需要在水中才能維持，當水流被水泵提升并循環噴出時，高壓氣泡難以到達碗碟表面即發生破裂，無法適用于水流噴射式的洗碗機結構中。另外，該類結構也只適用于大型的洗碗機器，難以適用于家庭用洗碗機中。

技術實現思路

1、本發明所要解決的技術問題是針對現有技術的現狀，提供一種能在水流中形成氣泡進而增加對被清洗物的沖擊強度提高清洗效果的清洗機的噴淋臂。

2、本發明所要解決的另一個技術問題是針對現有技術的現狀，提供一種應用有上述噴淋臂的清洗機，該清洗機能在水流中形成氣泡，進而增加了對被清洗物的沖擊強度從而提高了清洗效果。

3、本發明解決上述技術問題所采用的技術方案為：本發明解決上述技術問題所采用的技術方案為：

4、一種噴淋臂，包括噴淋臂本體，該噴淋臂本體上設置有第一噴水孔，所述噴淋臂本體的側壁上設置有集氣腔，所述第一噴水孔處設置有能在噴水狀態下將集氣腔的氣體吸入與水流混合從而使水流中夾帶氣泡的吸氣結構。

5、本發明在噴淋臂本體的側壁上設置了集氣腔，并在第一噴水孔上設置了能在噴水狀態下將集氣腔的氣體吸入與水流混合的吸氣結構，使噴出的水流中夾帶氣泡，當夾雜氣泡有水流噴向碗碟時，水流中的氣泡接觸到碗碟發生破裂并產生較大的沖擊力，從而將碗碟或蔬果上存在頑固污物沖散，達到更好的清洗效果。

6、在本發明中，在水流經過吸氣結構狀態下，所述吸氣結構產生負壓從而將氣體自集氣腔吸入第一噴水孔中以形成夾帶氣泡的水流。本發明采用這樣的吸氣原理實現自吸氣，結構簡單，效果穩定。

7、優選地，所述第一噴水孔包括位于噴淋臂本體側壁上的第一部分及位于集氣腔外側壁上的第二部分，所述第一部分與第二部分相對布置且二者之間形成有與集氣腔相連通的間隙。采用上述結構，利用相對布置的第一部分、第二部分及二者之間的間隙形成吸氣結構，結構簡單，吸氣效果穩定。

8、優選地，所述第一部分、第二部分及二者之間的間隙共同形成所述的吸氣結構，該吸氣結構被包圍在集氣腔中。該結構有利于避免水漬等被吸入，從而提高吸氣效果的穩定性。

9、優選地，所述第二部分的內徑大于第一部分的內徑。該結構有利于形成穩定的加氣射流。

10、優選地，所述的第一噴水孔有多個且被包圍在集氣腔中。多個第一噴水孔共用一個集氣腔，大大簡化了加氣供氣結構，且較大的集氣腔，有利于為第一噴水孔供給穩定而充分的氣流，以確保噴射水柱的氣泡含量。

11、優選地，所述噴淋臂本體內部中空從而形成儲水腔，所述第一噴水孔開設于噴淋臂本體的上壁面且與儲水腔相連通，所述集氣腔設于儲水腔的頂部且將第一噴水孔包圍其中。采用上述結構，利用噴淋臂的殼體形成“三明治”結構，即三層殼體之間夾持有自上而下的集氣腔、儲水腔，使整個噴淋臂結構更加緊湊、合理，便于生產及裝配，并為第一噴水孔提供穩定而充分的氣源。

12、作為改進，所述第一噴水孔處設置有能防止水流進入集氣腔中的噴嘴。該結構有利于避免水漬等被吸入，從而提高吸氣效果的穩定性，即由于氣源由集氣腔供給，即使在噴淋臂本體整體被水浸沒的時候，也可以將氣體吸入噴嘴中，從而加強水流的湍動，提高清洗效果。

13、作為改進，所述第一噴水孔處設置有能與噴淋臂旋轉產生的不恒定流速配合而使射流一股一股不連續噴出的噴嘴。隨著噴淋臂的轉動，水流速度并不恒定，這就使得吸入噴嘴中的氣體量是不恒定的，從而使得水氣混合物體現為一股一股不連續噴出的效果，進一步增大了對污物的剝離力，提高了清洗效果。

14、在本發明中，所述噴嘴插置在第一噴水孔中并開有供集氣腔中的氣體進入噴嘴內的吸氣孔。采用這樣的結構，以在設置噴嘴狀態下也能實現順利吸氣。

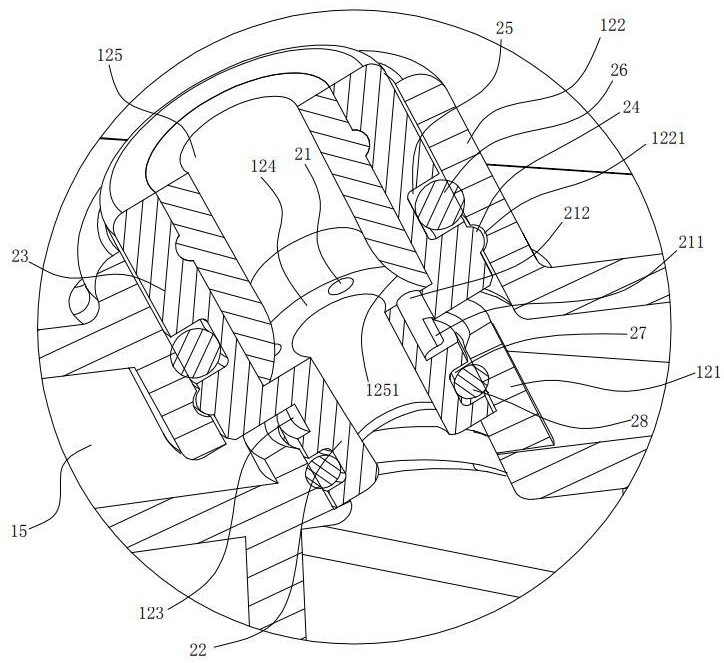

15、優選地，噴嘴具有能插置在第一部分中的第一插接部及能插置在第二部分中的第二插接部，所述吸氣孔開設于第一插接部與第二插接部之間且進口對應上述間隙布置。采用這樣的結構，以使噴嘴上的吸氣孔與集氣腔相連接。

16、優選地，所述第二部分的內徑大于第一部分的內徑，且所述第一部分與第二部分的銜接處形成有沿周向布置的臺階。

17、優選地，所述吸氣孔沿噴嘴的軸向布置且出口位于上述臺階的端面上，所述噴嘴的外周壁沿徑向向內凹陷形成為吸氣孔的進口。采用這樣的結構，可防止水流進入集氣腔中而使集氣腔中的氣體在水流經過產生的負壓作用下吸入噴嘴中。

18、作為改進，所述第一噴水孔的第二部分內套置有導向套，該導向套的下端與所述臺階的端面相抵，且所述導向套的下端面沿徑向由外而內形成有逐漸向上平滑過渡的弧面。所述弧面的上緣與導向套內壁面在連接處相切。設置該導向套可在一定程度上減小第二部分的內徑，提高水流速度，使導向套的下端平滑過渡便于將氣流引入，從而與水流更好的混合。

19、在上述各方案中，所述噴嘴脫卸式插置在第一噴水孔中。這樣的結構，便于生產及裝配。

20、為了便于連接，所述第一噴水孔第二部分的內壁上具有沿周向布置的凹圈，對應的，所述噴嘴的外周壁上形成有能與該凹圈相配合卡接的凸圈。

21、優選地，所述噴嘴上部的外周壁上開有沿周向布置的第一凹槽，該第一凹槽內設置有能與第一噴水孔第二部分的內壁相抵的第一密封圈。所述噴嘴下部的外周壁上開有沿周向布置的第二凹槽，該第二凹槽內設置有能與第一噴水孔第一部分的內壁相抵的第二密封圈。該結構可防止水流進入集氣腔中。

22、在上述各方案中，所述噴淋臂上還設置有位于集氣腔外圍的第二噴水孔。該第二噴水孔不與集氣腔相連通，為現有的普通噴水孔，可與第一噴水孔配合作用，提高清洗效果。

23、一種應用有上述噴淋臂的清洗機，包括箱體、所述的噴淋臂及用于驅動噴淋臂旋轉的驅動機構，所述箱體具有洗滌腔，所述噴淋臂能轉動地設于該箱體中，所述噴淋臂內部中空從而形成集水腔，所述噴淋臂側壁上開有與該集水腔相連通的進水口，所述驅動機構包括電機及葉輪，所述葉輪上部能轉動地設于集水腔中，所述葉輪下部穿過進水口位于噴淋臂外，所述電機設于箱體外且電機軸穿過箱體與葉輪相連接，所述電機軸內部中空，所述電機軸的第一端為設于箱體外的進氣端，所述電機軸的第二端為與集氣腔相連通的出氣端。

24、優選地，所述清洗機還包括能為集氣腔提供氣源的加氣結構，所述的加氣結構包括氣泵及導氣管，所述氣泵設于箱體外側，所述導氣管的進氣端與氣泵相連接，所述導氣管的出氣端與電機軸的進氣端相連接。
