本技術涉及登高作業輔助設備，尤其是一種多功能登高作業梯。

背景技術：

1、一般情況下，大型專用車改裝小企業在產品生產及整改完善過程中，涉及登高至車頂面作業(車高3.5米左右)，或者其它需要采用可移動梯臺登高作業的情況，基于這樣的較高作業位置，通常采用一字型竹梯、升降臺等設施登高作業。

2、但升降臺體積大，成本高，場外作業電源受限，轉運不便，使用場景有局限等弊端；竹梯上下不便，長條形物料及小物料、工具等無處放置，上下竹梯取物頻繁，非常不便且有安全隱患等不足。

技術實現思路

1、本申請人針對上述現有生產技術中的缺點，提供一種多功能登高作業梯，從而便于登高作業梯的轉運以及登高作業時工具物料的取放。

2、本實用新型所采用的技術方案如下：

3、一種多功能登高作業梯，包括主體結構，所述主體結構的底部放置于作業點，所述主體結構上設置有旋轉平臺組；

4、所述旋轉平臺組包括多個沿豎直方向?qū)盈B設置的下平臺，多個下平臺的同側均與所述主體結構鉸接；

5、多個下平臺均與所述主體結構貼合時，所述登高作業梯呈柱狀；

6、多個下平臺相對于所述主體結構旋轉，且每個下平臺的旋轉角度從上到下依次增大，相鄰下平臺的垂向投影面積部分重合時，相鄰下平臺形成臺階狀；

7、所述主體結構上設置有儲物結構，所述儲物結構包括位于主體結構頂部的第一儲物槽。

8、作為上述技術方案的進一步改進：

9、所述下平臺的橫截面為半圓形。

10、還包括下層支撐件，所述下層支撐件用于支撐下平臺。

11、所述下層支撐件的數量為一件，用于支撐最下方的下平臺，相鄰下平臺中下方的下平臺用于支撐上方的下平臺。

12、相鄰下平臺之間設置有第一萬向球軸承，用于將下方的下平臺滑動支撐上方的下平臺。

13、還包括與多個下平臺同時連接的下限位件，所述下限位件用于限制下平臺之間的相對位置。

14、所述主體結構包括位于下方的下主體和位于下主體上方的上主體，所述下主體上安裝所述下平臺，相鄰下平臺的鉸接軸的軸線重合，所述旋轉平臺組還包括多個上平臺；

15、多個上平臺沿豎直方向?qū)盈B設置，且每個所述上主體上鉸接安裝多個上平臺，相鄰上平臺的鉸接軸的軸線重合；

16、所述上平臺和所述下平臺的結構相同，所述上主體與所述下主體的結構相同；

17、所述上平臺和所述下平臺的截面呈九十度交錯設置，所述上平臺和所述下平臺的旋轉方向相同，每個上平臺的旋轉角度從下到上依次增大，相鄰上平臺的垂向投影面積部分重合時，相鄰上平臺形成臺階狀。

18、所述上主體下端設置有與上平臺對應的固定平臺，還包括與上平臺連接的上層支撐件。

19、還包括與多個上平臺同時連接的上限位件，所述上限位件用于限制上平臺之間的相對位置。

20、所述下主體側面設置有第二儲物槽。

21、本實用新型的有益效果如下：

22、本實用新型結構緊湊、合理，操作方便，通過在主體結構上設置多個沿豎直方向?qū)盈B的平臺，旋轉改變多個平臺的相對角度，實現登高作業梯的整體外形的改變，當需要使用時使多個平臺形成連續的臺階，當不需要使用時收回多個平臺，使登高作業梯外形呈柱狀便于收納，同時在主體結構上設置儲物結構便于登高作業時放置所需材料物品，從而便于登高作業梯的轉運以及登高作業時工具物料的取放。

技術特征：

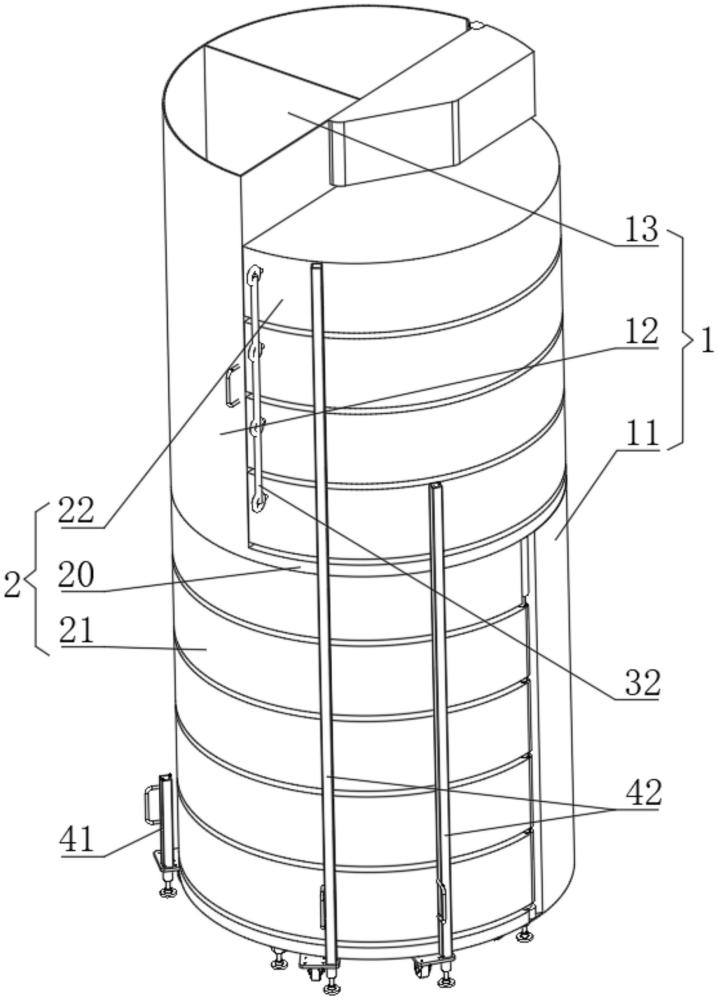

1.一種多功能登高作業梯，其特征在于：包括主體結構(1)，所述主體結構(1)的底部放置于作業點，所述主體結構(1)上設置有旋轉平臺組(2)；所述旋轉平臺組(2)包括多個沿豎直方向?qū)盈B設置的下平臺(21)，多個下平臺(21)的同側均與所述主體結構(1)鉸接；

2.如權利要求1所述的多功能登高作業梯，其特征在于：所述下平臺(21)的橫截面為半圓形。

3.如權利要求1所述的多功能登高作業梯，其特征在于：還包括下層支撐件(41)，所述下層支撐件(41)用于支撐下平臺(21)。

4.如權利要求3所述的多功能登高作業梯，其特征在于：所述下層支撐件(41)的數量為一件，用于支撐最下方的下平臺(21)，相鄰下平臺(21)中下方的下平臺(21)用于支撐上方的下平臺(21)。

5.如權利要求4所述的多功能登高作業梯，其特征在于：相鄰下平臺(21)之間設置有第一萬向球軸承(211)，用于將下方的下平臺(21)滑動支撐上方的下平臺(21)。

6.如權利要求1所述的多功能登高作業梯，其特征在于：還包括與多個下平臺(21)同時連接的下限位件(31)，所述下限位件(31)用于限制下平臺(21)之間的相對位置。

7.如權利要求1所述的多功能登高作業梯，其特征在于：所述主體結構(1)包括位于下方的下主體(11)和位于下主體(11)上方的上主體(12)，所述下主體(11)上安裝所述下平臺(21)，相鄰下平臺(21)的鉸接軸的軸線重合，所述旋轉平臺組(2)還包括多個上平臺(22)；

8.如權利要求7所述的多功能登高作業梯，其特征在于：所述上主體(12)下端設置有與上平臺(22)對應的固定平臺(20)，還包括與上平臺(22)連接的上層支撐件(42)。

9.如權利要求7所述的多功能登高作業梯，其特征在于：還包括與多個上平臺(22)同時連接的上限位件(32)，所述上限位件(32)用于限制上平臺(22)之間的相對位置。

10.如權利要求7所述的多功能登高作業梯，其特征在于：所述下主體(11)側面設置有第二儲物槽(14)。

技術總結
本技術涉及一種多功能登高作業梯，包括主體結構，所述主體結構的底部放置于作業點，所述主體結構上設置有旋轉平臺組；所述旋轉平臺組包括多個沿豎直方向?qū)盈B設置的下平臺，多個下平臺的同側均與所述主體結構鉸接；多個下平臺均與所述主體結構貼合時，所述登高作業梯呈柱狀；多個下平臺相對于所述主體結構旋轉，且每個下平臺的旋轉角度從上到下依次增大，相鄰下平臺的垂向投影面積部分重合時，相鄰下平臺形成臺階狀；所述主體結構上設置有儲物結構，所述儲物結構包括位于主體結構頂部的第一儲物槽，從而便于登高作業梯的轉運以及登高作業時工具物料的取放。

技術研發人員：季順良,楊磊,陳力,吳勇
受保護的技術使用者：無錫中車新能源汽車有限公司
技術研發日：20240626
技術公布日：2025/4/28
