【】本技術涉及一種嬰兒床架。

背景技術

0、
背景技術：

1、嬰兒床是嬰幼兒成長過程中的常見產品，一般包括嬰兒床架和設置在嬰兒床架上的床布套。嬰兒床架一般包括相互間隔的支撐組件和設置在支撐組件之間的床框架，床布套則設置在床框架上。但是目前市場上的嬰兒床架的床框架一般都是相對支撐組件固定的，不能搖晃，不便于哄睡嬰幼兒。因此，目前的消費者越來越希望出現一種嬰兒床架，在不同的場合能夠實現不同的功能，比如需要哄睡嬰幼兒時其床框架可以輕輕搖擺，而在嬰幼兒沉睡時又能相對支撐架固定，確保安全。

技術實現思路

0、
技術實現要素：

1、本實用新型目的是克服了現有技術的不足，提供一種結構簡單的嬰兒床架，該嬰兒床架的床框架既能相對支撐架搖擺又能相對支撐架固定，滿足用戶在不同場合使用，而且在搖擺的時候搖擺平穩。

2、本實用新型是通過以下技術方案實現的：

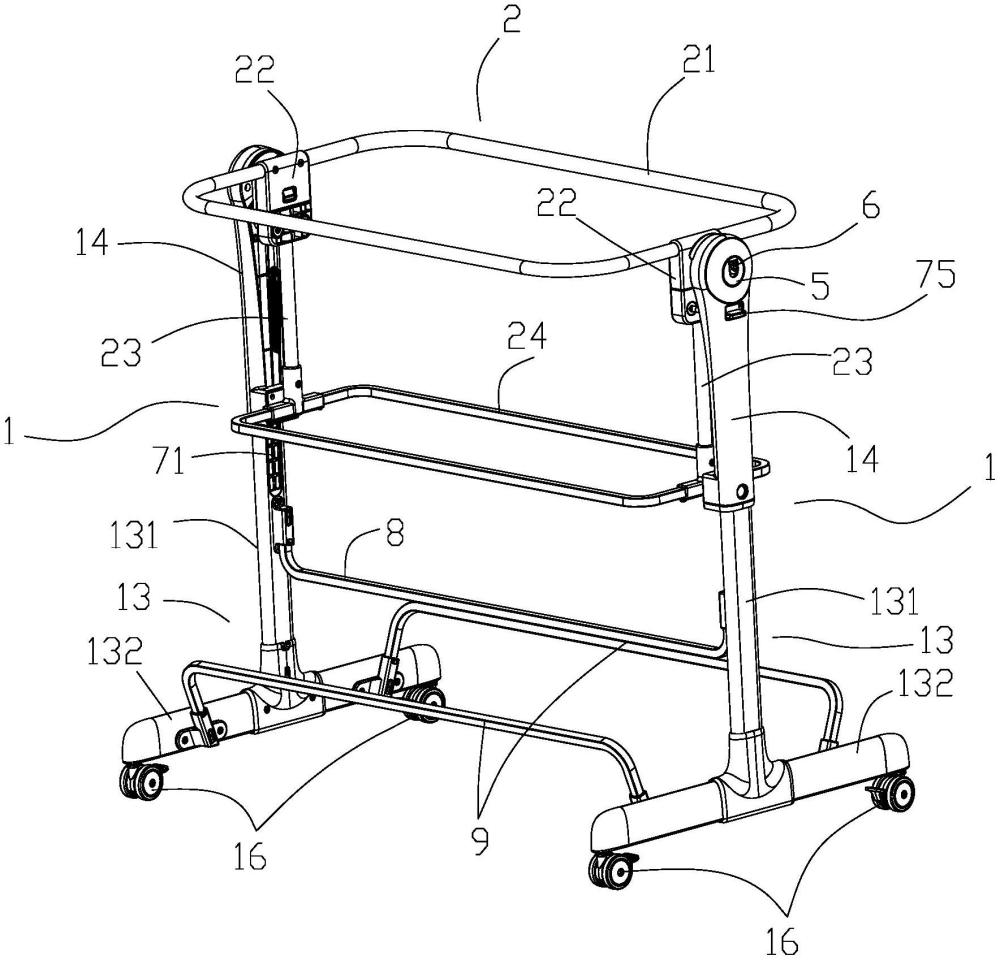

3、一種嬰兒床架，包括相互間隔的兩個支撐架1，兩個所述的支撐架1上端之間設有能夠搖擺的床框架2，所述的床框架2包括上圍框21和設在上圍框21兩側的連接座22，每個所述的連接座22與相應的支撐架1上端之間設有兩個擺動桿3，所述的擺動桿3一端與連接座22可轉動連接，另一端與支撐架1上端可轉動連接，所述的支撐架1上設有能相對其滑動而插入兩根擺動桿3之間以阻止床框架2擺動的阻擋件4，所述的阻擋件4所停留的位置包括插入兩根擺動桿3之間的鎖定位以及退出兩根擺動桿3之間而縮進到支撐架1內的解鎖位，所述的支撐架1上設有外露的并能夠推動阻擋件4從解鎖位進入到鎖定位的操作塊5，所述的操作塊5上還設有能相對其滑動并能與支撐架1配合而使阻擋件4保持在鎖定位的卡鎖件6。

4、所述的阻擋件4包括阻擋塊41，所述的阻擋塊41的兩側具有能與兩根擺動桿3抵靠而阻止擺動桿3擺動的抵靠面42，所述的支撐架1上設有在阻擋件4處于解鎖位時供阻擋塊41置入的容納槽11，所述的操作塊5上設有用于連接阻擋塊41的連接柱51，所述的操作塊5與支撐架1的內側壁之間還設有在卡鎖件6解鎖時能推動操作塊5復位的第一復位彈簧52。

5、所述的卡鎖件6包括設在操作塊5上并能相對操作塊5上下滑動的滑動鈕61，所述的滑動鈕61上設有缺口62，所述的支撐架1上設有能與缺口62抵靠而阻止操作塊5復位的凸塊12，所述的滑動鈕61與操作塊5之間設有能推動滑動鈕61復位的第二復位彈簧63。

6、所述的滑動鈕61上設有能與凸塊12邊沿抵靠配合的第一斜面64。

7、所述的支撐架1包括下部支撐桿13，所述的下部支撐桿13上套設有能相對其上下滑動的上部支撐桿14，所述的上部支撐桿14與下部支撐桿13之間設有能調節二者相對高度的調節裝置，所述的調節裝置包括沿豎直方向設在下部支撐桿13上的多個調節槽71，所述的上部支撐桿14下端設有調節座72，所述的調節座72內設有能夠橫向移動而與調節槽71卡合或脫離的調節塊73，所述的上部支撐桿14內設有在向上移動時能推動調節塊73與調節槽71脫離的驅動桿74，所述的上部支撐桿14上端設有外露的并能拉動驅動桿74移動的手柄75，所述的驅動桿74上端與上部支撐桿14之間設有能推動驅動桿74向下復位的第三復位彈簧76，所述的調節塊73與調節座72之間設有能推動調節塊73橫向移動復位的第四復位彈簧77。

8、所述的驅動桿74下端設有第二斜面78，所述的調節塊73上設有與第二斜面78抵靠配合的第三斜面79。

9、所述的支撐架1上端設有在床框架2擺動時能與擺動桿3抵靠而限制床框架2擺動角度的限位凸塊15。

10、所述的床框架2還包括設在連接座22上并向下延伸的吊桿23，所述的吊桿23下端設有下圍框24。

11、所述的下部支撐桿13包括豎直桿體131和與豎直桿體131連接而使下部支撐桿13呈倒t形的橫向桿體132，兩個支撐架1的豎直桿體131之間設有用于連接二者的橫桿8，兩個支撐架1的橫向桿體132之間設有用于安裝儲物籃的安裝架9。

12、所述的橫向桿體132上還設有輪子16。

13、與現有技術相比，本實用新型有如下優點：本實用新型的床框架的每側分別通過兩根擺動桿與支撐架可轉動連接，使得床框架相對支撐架擺動時平穩輕柔，此時適合通過搖擺床框架而哄睡吵鬧的嬰幼兒。而當嬰幼兒睡著時，則可以相對操作塊滑動卡鎖件并按動操作塊，使操作塊推動阻擋件進入到兩根擺動桿之間位置，此時阻擋件可以阻擋擺動桿的擺動，從而使得床框架與支撐架處于相對固定狀態，嬰幼兒睡覺時確保安全。而且，阻擋件位于兩根擺動桿之間位置，對床框架的阻擋效果好，能夠很穩當地限制床框架的擺動。因此，本實用新型的床框架既能搖擺使用，又能固定使用，功能多樣，而且每側通過兩根擺動桿進行擺動，搖擺平穩，適合推廣應用。

技術特征：

1.一種嬰兒床架，其特征在于：包括相互間隔的兩個支撐架(1)，兩個所述的支撐架(1)上端之間設有能夠搖擺的床框架(2)，所述的床框架(2)包括上圍框(21)和設在上圍框(21)兩側的連接座(22)，每個所述的連接座(22)與相應的支撐架(1)上端之間設有兩個擺動桿(3)，所述的擺動桿(3)一端與連接座(22)可轉動連接，另一端與支撐架(1)上端可轉動連接，所述的支撐架(1)上設有能相對其滑動而插入兩根擺動桿(3)之間以阻止床框架(2)擺動的阻擋件(4)，所述的阻擋件(4)所停留的位置包括插入兩根擺動桿(3)之間的鎖定位以及退出兩根擺動桿(3)之間而縮進到支撐架(1)內的解鎖位，所述的支撐架(1)上設有外露的并能夠推動阻擋件(4)從解鎖位進入到鎖定位的操作塊(5)，所述的操作塊(5)上還設有能相對其滑動并能與支撐架(1)配合而使阻擋件(4)保持在鎖定位的卡鎖件(6)。

2.根據權利要求1所述的嬰兒床架，其特征在于：所述的阻擋件(4)包括阻擋塊(41)，所述的阻擋塊(41)的兩側具有能與兩根擺動桿(3)抵靠而阻止擺動桿(3)擺動的抵靠面(42)，所述的支撐架(1)上設有在阻擋件(4)處于解鎖位時供阻擋塊(41)置入的容納槽(11)，所述的操作塊(5)上設有用于連接阻擋塊(41)的連接柱(51)，所述的操作塊(5)與支撐架(1)的內側壁之間還設有在卡鎖件(6)解鎖時能推動操作塊(5)復位的第一復位彈簧(52)。

3.根據權利要求2所述的嬰兒床架，其特征在于：所述的卡鎖件(6)包括設在操作塊(5)上并能相對操作塊(5)上下滑動的滑動鈕(61)，所述的滑動鈕(61)上設有缺口(62)，所述的支撐架(1)上設有能與缺口(62)抵靠而阻止操作塊(5)復位的凸塊(12)，所述的滑動鈕(61)與操作塊(5)之間設有能推動滑動鈕(61)復位的第二復位彈簧(63)。

4.根據權利要求3所述的嬰兒床架，其特征在于：所述的滑動鈕(61)上設有能與凸塊(12)邊沿抵靠配合的第一斜面(64)。

5.根據權利要求1至4任一項所述的嬰兒床架，其特征在于：所述的支撐架(1)包括下部支撐桿(13)，所述的下部支撐桿(13)上套設有能相對其上下滑動的上部支撐桿(14)，所述的上部支撐桿(14)與下部支撐桿(13)之間設有能調節二者相對高度的調節裝置，所述的調節裝置包括沿豎直方向設在下部支撐桿(13)上的多個調節槽(71)，所述的上部支撐桿(14)下端設有調節座(72)，所述的調節座(72)內設有能夠橫向移動而與調節槽(71)卡合或脫離的調節塊(73)，所述的上部支撐桿(14)內設有在向上移動時能推動調節塊(73)與調節槽(71)脫離的驅動桿(74)，所述的上部支撐桿(14)上端設有外露的并能拉動驅動桿(74)移動的手柄(75)，所述的驅動桿(74)上端與上部支撐桿(14)之間設有能推動驅動桿(74)向下復位的第三復位彈簧(76)，所述的調節塊(73)與調節座(72)之間設有能推動調節塊(73)橫向移動復位的第四復位彈簧(77)。

6.根據權利要求5所述的嬰兒床架，其特征在于：所述的驅動桿(74)下端設有第二斜面(78)，所述的調節塊(73)上設有與第二斜面(78)抵靠配合的第三斜面(79)。

7.根據權利要求1所述的嬰兒床架，其特征在于：所述的支撐架(1)上端設有在床框架(2)擺動時能與擺動桿(3)抵靠而限制床框架(2)擺動角度的限位凸塊(15)。

8.根據權利要求1所述的嬰兒床架，其特征在于：所述的床框架(2)還包括設在連接座(22)上并向下延伸的吊桿(23)，所述的吊桿(23)下端設有下圍框(24)。

9.根據權利要求5所述的嬰兒床架，其特征在于：所述的下部支撐桿(13)包括豎直桿體(131)和與豎直桿體(131)連接而使下部支撐桿(13)呈倒t形的橫向桿體(132)，兩個支撐架(1)的豎直桿體(131)之間設有用于連接二者的橫桿(8)，兩個支撐架(1)的橫向桿體(132)之間設有用于安裝儲物籃的安裝架(9)。

10.根據權利要求9所述的嬰兒床架，其特征在于：所述的橫向桿體(132)上還設有輪子(16)。

技術總結
本技術公開嬰兒床架，包括兩個支撐架，兩個支撐架上端之間設有床框架，床框架包括上圍框和連接座，每個連接座與相應的支撐架上端之間設有兩個擺動桿，擺動桿一端與連接座可轉動連接，另一端與支撐架上端可轉動連接，支撐架上設有能相對其滑動而插入兩根擺動桿之間的阻擋件，阻擋件所停留的位置包括鎖定位以及解鎖位，支撐架上設有外露的并能夠推動阻擋件從解鎖位進入到鎖定位的操作塊，操作塊上還設有能相對其滑動并能與支撐架配合而使阻擋件保持在鎖定位的卡鎖件。本技術床框架既能相對支撐架搖擺又能相對支撐架固定，滿足用戶在不同場合使用，而且在搖擺的時候搖擺平穩。

技術研發人員：歐的珠
受保護的技術使用者：中山市歐童嬰童用品科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
