本技術涉及清潔設備，具體涉及一種用于清潔機器人的清潔裝置。

背景技術：

1、清潔機器人的清潔輥兩端通常安裝在輥槽的內壁上，驅動清潔輥的電機與清潔輥的一端連接，電機驅動清潔輥轉動從而對地面進行清潔。由于目前的清潔輥容易出現纏毛的現象，需要用戶頻繁處理清潔輥。為了改善清潔輥纏毛的問題，目前通常采用將清潔輥的一端安裝在輥槽內壁上，另一端為自由端，這樣能夠改善清潔輥纏毛的問題，但是由于清潔輥一端懸空，清潔輥轉動過程中穩定性較差。

技術實現思路

1、本技術提供一種用于清潔機器人的清潔裝置，用于改善目前的清潔輥轉動過程中穩定性差的技術問題；另外，本技術的目的還在于提供一種使用上述清潔裝置的清潔機器人。

2、第一方面，一種實施例中提供一種用于清潔機器人的清潔裝置，包括：

3、裝置殼，具有輥槽；

4、清潔輥，轉動裝配在所述輥槽；

5、以及驅動機構，用于驅動所述清潔輥轉動；所述驅動機構包括驅動軸；

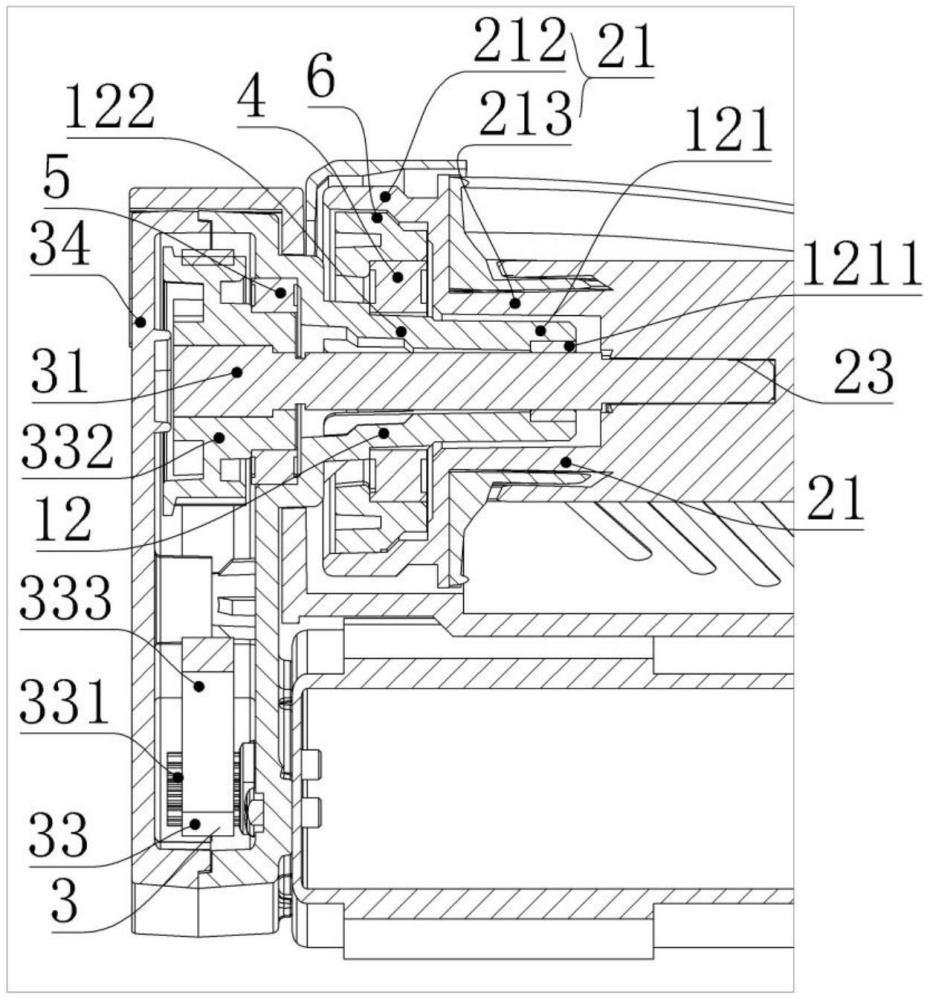

6、所述輥槽內固設有固持件，所述清潔輥的一端為可轉動連接在所述固持件上的安裝端，另一端為自由端；所述驅動軸穿過所述固持件并同軸定位插入所述清潔輥中，以能夠驅動所述清潔輥轉動；

7、所述清潔輥與所述固持件可拆卸連接且所述清潔輥與所述驅動軸可拆卸連接，用于使所述清潔輥能夠從所述輥槽中被拆下清理；或者，所述清潔輥與所述固持件固定連接和/或所述清潔輥與所述驅動軸固定連接。

8、進一步的，一種實施例中，所述驅動機構還包括驅動電機和盒體，所述固持件固定在所述盒體上或與所述盒體為一體成型，所述驅動軸的一端穿過所述固持件并插入所述盒體中，另一端插入所述清潔輥中，所述驅動電機驅動所述驅動軸轉動。

9、進一步的，一種實施例中，所述驅動機構還包括驅動輪，所述盒體設于所述驅動輪和/或所述驅動電機的外圍，所述驅動軸穿過所述固持件的一端還插入所述驅動輪中，所述驅動電機通過所述驅動輪驅動所述驅動軸轉動。

10、進一步的，一種實施例中，所述固持件自所述盒體的一端向所述清潔輥的自由端延伸形成，所述固持件延伸的方向與所述驅動軸的延伸方向平行或呈小于30度的夾角。

11、進一步的，一種實施例中，所述清潔裝置包括第二軸承，所述第二軸承的內圈固定在所述驅動輪上，所述第二軸承的外圈與所述盒體固定，所述第二軸承的內圈可相對所述第二軸承的外圈轉動。

12、進一步的，一種實施例中，所述清潔裝置還包括第一軸承和軸承套，所述第一軸承的內圈固定于所述固持件上，所述第一軸承的外圈固定在所述安裝端內，所述第一軸承的外圈可相對所述第一軸承的內圈轉動，所述軸承套套在所述第一軸承的外圈并位于所述安裝端內，所述軸承套與所述安裝端可拆卸固定。

13、進一步的，一種實施例中，所述清潔輥通過緊固件安裝在所述軸承套上，所述緊固件的延伸方向垂直于所述清潔輥的延伸方向或與所述清潔輥的延伸方向呈30到90度夾角。

14、進一步的，一種實施例中，所述緊固件設有多個，所述軸承套的周向設有多個連接孔，所述安裝端的軸向設有多個自內向外貫穿的通孔，所述連接孔和所述通孔對應設置，所述緊固件依次穿過所述通孔和所述連接孔以將所述安裝端固定于所述軸承套上。

15、進一步的，一種實施例中，所述裝置殼包括殼體和安裝在所述殼體的輥蓋，所述輥槽具有裝卸口，所述裝卸口用于拆裝所述清潔輥，所述輥蓋在所述裝卸口處；在所述輥蓋打開時，所述安裝端的至少部分通過所述裝卸口外露，以能夠拆裝所述緊固件，從而將所述清潔輥與所述固持件分離并與所述驅動軸分離。

16、進一步的，一種實施例中，所述輥槽具有避讓空間，所述避讓空間能夠使所述清潔輥自由端沿軸向向遠離所述驅動軸的方向運動，以使所述驅動軸與所述清潔輥能夠分離，所述輥槽的內壁具有供垃圾排出的垃圾出口，所述垃圾出口與所述避讓空間連通。

17、第二方面，一種實施例中提供一種清潔機器人，包括能夠移動的主機和用于清潔機器人的清潔裝置，所述清潔裝置安裝在所述主機上；清潔裝置包括：

18、裝置殼，具有輥槽；

19、清潔輥，轉動裝配在所述輥槽；

20、以及驅動機構，用于驅動所述清潔輥轉動；所述驅動機構包括驅動軸；

21、所述輥槽內固設有固持件，所述清潔輥的一端為可轉動連接在所述固持件上的安裝端，另一端為自由端；所述驅動軸穿過所述固持件并同軸定位插入所述清潔輥中，以能夠驅動所述清潔輥轉動；

22、所述清潔輥與所述固持件可拆卸連接且所述清潔輥與所述驅動軸可拆卸連接，用于使所述清潔輥能夠從所述輥槽中被拆下清理；或者，所述清潔輥與所述固持件固定連接和/或所述清潔輥與所述驅動軸固定連接。

23、進一步的，一種實施例中，所述驅動機構還包括驅動電機和盒體，所述固持件固定在所述盒體上或與所述盒體為一體成型，所述驅動軸的一端穿過所述固持件并插入所述盒體中，另一端插入所述清潔輥中，所述驅動電機驅動所述驅動軸轉動。

24、進一步的，一種實施例中，所述驅動機構還包括驅動輪，所述盒體設于所述驅動輪和/或所述驅動電機的外圍，所述驅動軸穿過所述固持件的一端還插入所述驅動輪中，所述驅動電機通過所述驅動輪驅動所述驅動軸轉動。

25、進一步的，一種實施例中，所述固持件自所述盒體的一端向所述清潔輥的自由端延伸形成，所述固持件延伸的方向與所述驅動軸的延伸方向平行或呈小于30度的夾角。

26、進一步的，一種實施例中，所述清潔裝置包括第二軸承，所述第二軸承的內圈固定在所述驅動輪上，所述第二軸承的外圈與所述盒體固定，所述第二軸承的內圈可相對所述第二軸承的外圈轉動。

27、進一步的，一種實施例中，所述清潔裝置還包括第一軸承和軸承套，所述第一軸承的內圈固定于所述固持件上，所述第一軸承的外圈固定在所述安裝端內，所述第一軸承的外圈可相對所述第一軸承的內圈轉動，所述軸承套套在所述第一軸承的外圈并位于所述安裝端內，所述軸承套與所述安裝端可拆卸固定。

28、進一步的，一種實施例中，所述清潔輥通過緊固件安裝在所述軸承套上，所述緊固件的延伸方向垂直于所述清潔輥的延伸方向或與所述清潔輥的延伸方向呈30到90度夾角。

29、進一步的，一種實施例中，所述緊固件設有多個，所述軸承套的周向設有多個連接孔，所述安裝端的軸向設有多個自內向外貫穿的通孔，所述連接孔和所述通孔對應設置，所述緊固件依次穿過所述通孔和所述連接孔以將所述安裝端固定于所述軸承套上。

30、進一步的，一種實施例中，所述裝置殼包括殼體和安裝在所述殼體的輥蓋，所述輥槽具有裝卸口，所述裝卸口用于拆裝所述清潔輥，所述輥蓋在所述裝卸口處；在所述輥蓋打開時，所述安裝端的至少部分通過所述裝卸口外露，以能夠拆裝所述緊固件，從而將所述清潔輥與所述固持件分離并與所述驅動軸分離。

31、進一步的，一種實施例中，所述輥槽具有避讓空間，所述避讓空間能夠使所述清潔輥自由端沿軸向向遠離所述驅動軸的方向運動，以使所述驅動軸與所述清潔輥能夠分離，所述輥槽的內壁具有供垃圾排出的垃圾出口，所述垃圾出口與所述避讓空間連通。

32、根據上述實施例的用于清潔機器人的清潔裝置，由于清潔裝置的清潔輥的安裝端可轉動的連接在固持件上，固持件能夠限制清潔輥的偏擺，保證清潔輥能夠圍繞自身軸線穩定轉動。驅動軸穿過固持件同軸定位插入清潔輥中并帶動清潔輥轉動也能夠起到限制清潔輥偏擺的作用，保證清潔輥能夠圍繞自身軸線穩定轉動。本技術通過采用固持件與清潔輥連接，且驅動軸與清潔輥對插的方式，清潔輥轉動過程中不容易晃動，穩定性更好。另外，清潔輥與固持件可拆，且與驅動軸可拆，能夠使清潔輥與驅動軸分離，且與固持件分離，方便將清潔輥從裝置殼中拆卸后進行清理。
