本技術涉及浴室鏡，尤其涉及一種可拆卸電源智能鏡。

背景技術：

1、目前的浴室鏡智能化程度高，在實際使用時，可根據使用人員的需求選擇操控燈帶進行補光以及可以調節光源的亮度和色溫，然而浴室鏡是在浴室中使用，而且現有的浴室鏡大部分都是需要連接家用220v電源，但是有些家庭衛浴空間沒有預留220v的插座，導致浴室鏡的補光功能無法使用，適用性較差。

技術實現思路

1、為了克服現有技術的不足，本實用新型的目的在于提供一種適用性高的可拆卸電源智能鏡。

2、本實用新型所采用的技術方案為：

3、一種可拆卸電源智能鏡，包括鏡框以及設置于鏡框前側的鏡片，鏡框內設有燈帶，鏡框的底部安裝有第一導電觸點組件和開關按鈕，開關按鈕分別與第一導電觸點組件和燈帶通過電性連接，鏡框的底部上側設有第一定位磁片和第二定位磁片，且其底部下側活動抵接有電池，電池上設有第三定位磁片和第四定位磁片，第一定位磁片與第三定位磁片通過磁性活動相吸，第二定位磁片與第四定位磁片通過磁性活動相吸，電池上設有第二導電觸點組件，第二導電觸點組件與第一導電觸點組件活動抵接。

4、作為優選，電池包括外殼、電芯和電路板，第三定位磁片、第四定位磁片、電芯和電路板均設置于外殼內，電芯與電路板通過電性連接，外殼上設有避讓孔，第二導電觸點組件設置于避讓孔的下方，且其與電路板通過電性連接，第一導電觸點組件穿過避讓孔后與第二導電觸點組件活動抵接。

5、作為優選，外殼的一端活動卡接有第一密封堵頭，另一端活動卡接有第二密封堵頭。

6、作為優選，第一密封堵頭上設有插孔，電路板上連接有充電接口，插孔設置于充電接口的一側，且其內部活動嵌接有橡膠防水塞。

7、作為優選，橡膠防水塞的一側連接有橡膠拔片，橡膠拔片連接有橡膠條，橡膠條與第一密封堵頭的一側連接。

8、作為優選，燈帶的后側設有后蓋板，后蓋板設置于鏡框內。

9、作為優選，鏡片上設有透光區，燈帶設置于透光區的后側。

10、作為優選，鏡片上設有電量顯示區，電量顯示區后側設有電量顯示屏，電量顯示屏與開關按鈕通過電性連接。

11、作為優選，鏡框的底部設有第一安裝孔，第一導電觸點組件卡接于第一安裝孔內。

12、作為優選，鏡框的底部設有第二安裝孔，開關按鈕卡接于第二安裝孔內。

13、本實用新型的有益效果在于：

14、該可拆卸電源智能鏡通過第一定位磁片與第三定位磁片磁性相吸，以及第二定位磁片與第四定位磁片磁性相吸，形成電池的定位安裝，使第二導電觸點組件能準確且穩固地與第一導電觸點組件接觸導電，進而為燈帶的發光提供電源，無需接線，提高使用的適用性。

技術特征：

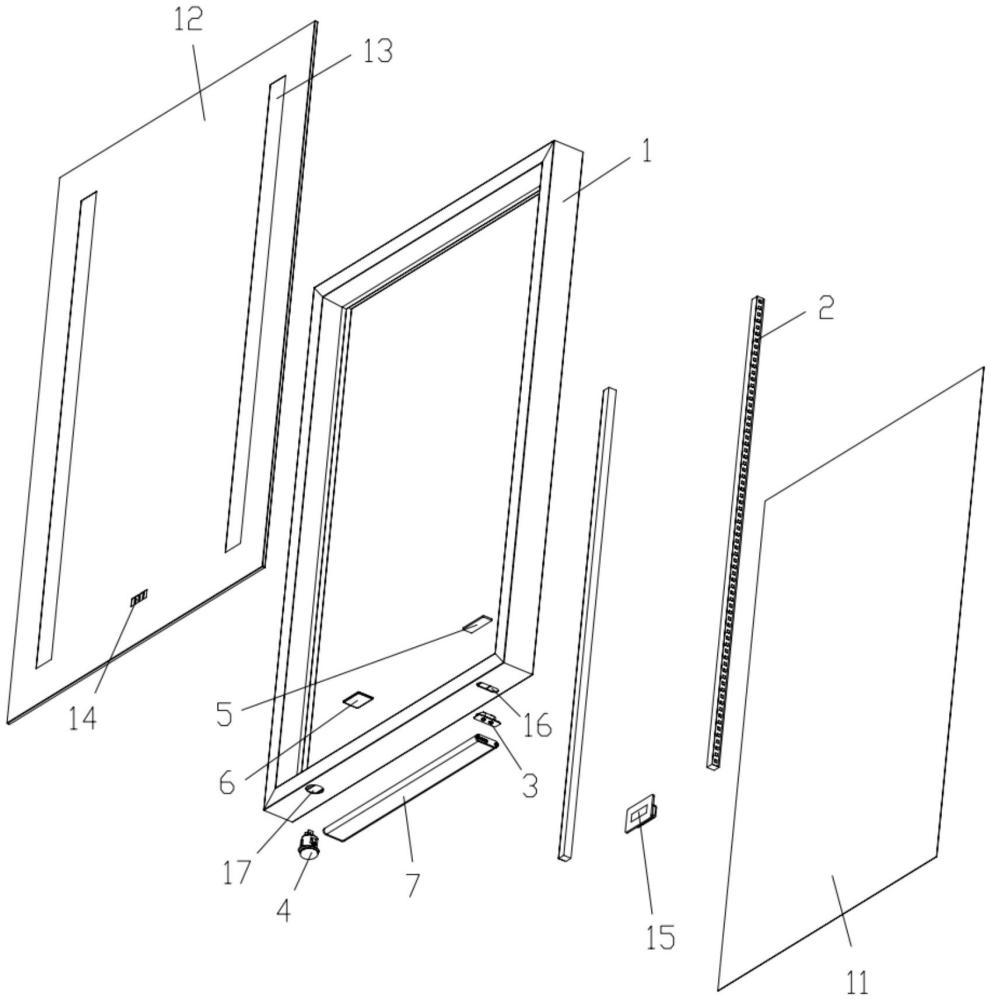

1.一種可拆卸電源智能鏡，包括鏡框(1)以及設置于鏡框(1)前側的鏡片(12)，所述鏡框(1)內設有燈帶(2)，其特征在于：所述鏡框(1)的底部安裝有第一導電觸點組件(3)和開關按鈕(4)，所述開關按鈕(4)分別與第一導電觸點組件(3)和燈帶(2)通過電性連接，所述鏡框(1)的底部上側設有第一定位磁片(5)和第二定位磁片(6)，且其底部下側活動抵接有電池(7)，所述電池(7)上設有第三定位磁片(8)和第四定位磁片(9)，所述第一定位磁片(5)與第三定位磁片(8)通過磁性活動相吸，所述第二定位磁片(6)與第四定位磁片(9)通過磁性活動相吸，所述電池(7)上設有第二導電觸點組件(10)，所述第二導電觸點組件(10)與第一導電觸點組件(3)活動抵接。

2.根據權利要求1所述的可拆卸電源智能鏡，其特征在于：所述電池(7)包括外殼(701)、電芯(702)和電路板(703)，所述第三定位磁片(8)、第四定位磁片(9)、電芯(702)和電路板(703)均設置于外殼(701)內，所述電芯(702)與電路板(703)通過電性連接，所述外殼(701)上設有避讓孔(704)，所述第二導電觸點組件(10)設置于避讓孔(704)的下方，且其與電路板(703)通過電性連接，所述第一導電觸點組件(3)穿過避讓孔(704)后與第二導電觸點組件(10)活動抵接。

3.根據權利要求2所述的可拆卸電源智能鏡，其特征在于：所述外殼(701)的一端活動卡接有第一密封堵頭(705)，另一端活動卡接有第二密封堵頭(706)。

4.根據權利要求3所述的可拆卸電源智能鏡，其特征在于：所述第一密封堵頭(705)上設有插孔(707)，所述電路板(703)上連接有充電接口(708)，所述插孔(707)設置于充電接口(708)的一側，且其內部活動嵌接有橡膠防水塞(709)。

5.根據權利要求4所述的可拆卸電源智能鏡，其特征在于：所述橡膠防水塞(709)的一側連接有橡膠拔片(710)，所述橡膠拔片(710)連接有橡膠條(711)，所述橡膠條(711)與第一密封堵頭(705)的一側連接。

6.根據權利要求1所述的可拆卸電源智能鏡，其特征在于：所述燈帶(2)的后側設有后蓋板(11)，所述后蓋板(11)設置于鏡框(1)內。

7.根據權利要求1所述的可拆卸電源智能鏡，其特征在于：所述鏡片(12)上設有透光區(13)，所述燈帶(2)設置于透光區(13)的后側。

8.根據權利要求1所述的可拆卸電源智能鏡，其特征在于：所述鏡片(12)上設有電量顯示區(14)，所述電量顯示區(14)后側設有電量顯示屏(15)，所述電量顯示屏(15)與開關按鈕(4)通過電性連接。

9.根據權利要求1所述的可拆卸電源智能鏡，其特征在于：所述鏡框(1)的底部設有第一安裝孔(16)，所述第一導電觸點組件(3)卡接于第一安裝孔(16)內。

10.根據權利要求1所述的可拆卸電源智能鏡，其特征在于：所述鏡框(1)的底部設有第二安裝孔(17)，所述開關按鈕(4)卡接于第二安裝孔(17)內。

技術總結
本技術涉及浴室鏡技術領域，尤其涉及一種可拆卸電源智能鏡，包括鏡框以及設置于鏡框前側的鏡片，鏡框內設有燈帶，鏡框的底部安裝有第一導電觸點組件和開關按鈕，開關按鈕分別與第一導電觸點組件和燈帶通過電性連接，鏡框的底部上側設有第一定位磁片和第二定位磁片，且其底部下側活動抵接有電池，電池上設有第三定位磁片和第四定位磁片，電池上設有第二導電觸點組件，通過第一定位磁片與第三定位磁片磁性相吸，以及第二定位磁片與第四定位磁片磁性相吸，形成電池的定位安裝，使第二導電觸點組件能準確且穩固地與第一導電觸點組件接觸導電，進而為燈帶的發光提供電源，無需接線，提高使用的適用性。

技術研發人員：張愛民,陳松兵,黃梓大,趙小聰,黃開朝
受保護的技術使用者：佛山市伽藍潔具有限公司
技術研發日：20240718
技術公布日：2025/4/28
