本技術涉及嵌入式轉盤餐桌，具體是指嵌入式餐桌升降款多維度功能調節架。

背景技術：

1、在家庭、食堂、賓館等有多人用餐時，就餐時經常用到圓形餐桌，往往會用到餐桌轉盤，使用時轉盤轉動可以使得各個方向的人方便夾菜。

2、目前具有轉盤的餐桌，基本是兩種餐桌：

3、其一為轉盤搭在桌面的餐桌，轉盤與桌面具有高度差，轉動起來，碗筷常常被掃動，因轉盤體積較大且重量重，每次清理餐桌后，轉盤難以抱動復位到餐桌的正中央，而且放在轉盤上的菜容易傾倒，使用后如果不搬下轉盤來，轉盤占桌面的面積過大，影響餐桌的整體美觀；

4、其二為轉盤嵌入桌面內，其整體美觀是更加好看，然而導致轉盤與桌面之間有間隙，使用起來，轉盤易傾斜，而且如果菜汁或湯汁不小心從間隙中漏進去，不易清洗，易發霉和發臭。

5、因此在嵌入轉盤餐桌使用時，為了方便對間隙清理，大多會額外在桌體內加裝升降裝置與轉盤連接驅動，從而控制轉盤的升降，方便后續的維護，同時此類結構設置中，轉盤與升降裝置間大多為活動連接，方便后續轉盤的更換維護等操作，而上述結構設置導致嵌入式轉盤餐桌的轉盤使用時容易偏斜情況，影響了餐桌的正常使用。

技術實現思路

1、(一)要解決的問題

2、本實用新型要解決的技術問題是，現有的升降式嵌入轉盤餐桌中升降裝置的連接板與轉盤間沒有限位結構與調節結構，導致轉盤使用時可能發生偏斜與嵌入槽發生摩擦等情況出現，影響餐桌的正常使用。

3、(二)技術方案

4、為解決上述技術問題，本實用新型提供的技術方案為：嵌入式餐桌升降款多維度功能調節架，包括連接板，所述連接板的頂部與底部均連接設有多個平整度調節組件，連接板的中部設有線路通槽，連接板上部沿其周長方向均勻設有多組調節耳，調節耳為l型設置，調節耳上遠離連接板端部開設有通口，通口內連接有調節栓。

5、作為改進，所述連接板為圓形，調節耳沿連接板的圓周方向設有四組，調節栓與通口間通過螺紋連接。

6、作為改進，所述連接板的下端部圍繞其軸芯設有多組連接孔。

7、作為改進，所述平整度調節組件包括螺孔座和與螺孔座螺紋連接的螺栓，所述螺栓的端部套接設有支撐腳。

8、作為改進，所述支撐腳為橡膠材質制成。

9、(三)有益效果

10、本實用新型與現有技術相比的優點在于：在本申請中，通過對連接板進行結構改進，其下端與升降裝置的伸縮桿連接，上端承載嵌入式餐桌的轉盤，通過額外設置的平整度調節組件，下端可以與桌體的嵌入槽接觸，上端與轉盤相抵調節平整度，而外側的調節耳的設置可以對轉盤底部相抵，從而限制轉盤的偏移，防止在升降清理后與嵌入槽發生磕碰，預留的線路通槽可以配合電動轉盤使用。

技術特征：

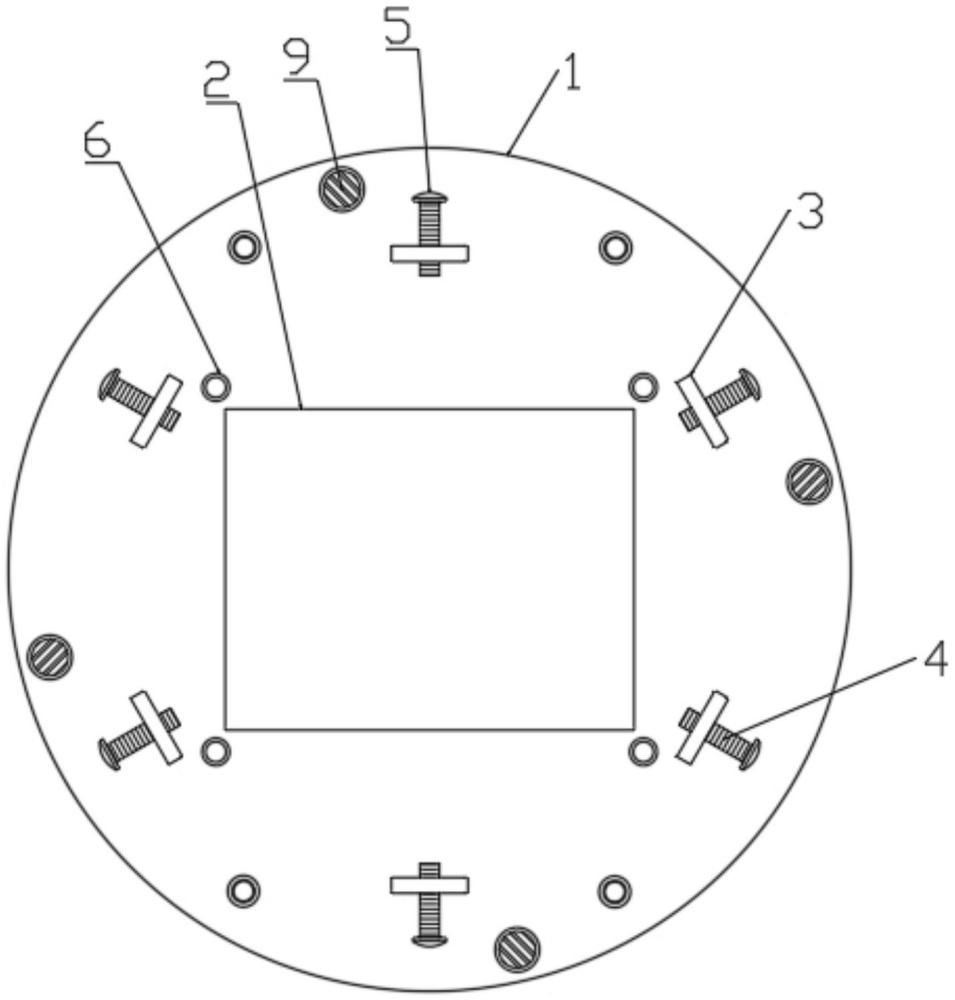

1.嵌入式餐桌升降款多維度功能調節架，包括連接板(1)，其特征在于：所述連接板(1)的頂部與底部均連接設有多個平整度調節組件，連接板(1)的中部設有線路通槽(2)，連接板(1)上部沿其周長方向均勻設有多組調節耳(3)，調節耳(3)為l型設置，調節耳(3)上遠離連接板(1)端部開設有通口(4)，通口(4)內連接有調節栓(5)。

2.根據權利要求1所述的嵌入式餐桌升降款多維度功能調節架，其特征在于：所述連接板(1)為圓形，調節耳(3)沿連接板(1)的圓周方向設有四組，調節栓(5)與通口(4)間通過螺紋連接。

3.根據權利要求2所述的嵌入式餐桌升降款多維度功能調節架，其特征在于：所述連接板(1)的下端部圍繞其軸芯設有多組連接孔(6)。

4.根據權利要求2所述的嵌入式餐桌升降款多維度功能調節架，其特征在于：所述平整度調節組件包括螺孔座(7)和與螺孔座(7)螺紋連接的螺栓(8)，所述螺栓(8)的端部套接設有支撐腳(9)。

5.根據權利要求4所述的嵌入式餐桌升降款多維度功能調節架，其特征在于：所述支撐腳(9)為橡膠材質制成。

技術總結
本技術公開了嵌入式餐桌升降款多維度功能調節架，包括連接板，所述連接板的頂部與底部均連接設有多個平整度調節組件，連接板的中部設有線路通槽，連接板的外側沿其周長方向均勻設有多組調節耳，調節耳為L型設置，調節耳上遠離連接板端部開設有通口，通口內連接有調節栓。本技術與現有技術相比的優點在于：提供一種方便操作使用，可以對轉盤進行微調支撐，具有防偏效果的嵌入式餐桌升降款多維度功能調節架。

技術研發人員：劉水平
受保護的技術使用者：贛州酷爾德貿易有限公司
技術研發日：20240725
技術公布日：2025/4/28
