本技術涉及防火門，具體為一種組裝式密封性好的防火門。

背景技術：

1、防火門是指在一定時間內能滿足耐火穩定性、完整性和隔熱性要求的門，防火門基于其良好的阻燃性能可以有效阻擋火焰和高溫氣體進入另一側的區域，從而將火源局限在一個特定的空間內，阻擋火勢蔓延，為受災人員爭取更多撤離時間。

2、現有專利申請?zhí)枺篶n202323151130.9一種防火門，包括固定門框，所述固定門框的內側表面轉動連接有兩個位置互相對稱的門板，所述固定門框的上表面固定設置有頂部防護罩，所述頂部防護罩的內部固定設置有轉換盒，所述轉換盒的左右兩側分別嵌設安裝有抽氣連接管和輸送水管，所述固定門框的內頂壁固定連接有條形分流盒。

3、上述專利中就記載了一種現有的防火門，現有技術中防火門的門扇不僅與門框進行鉸接，門扇與門框之間還安裝有閉門器，使得門扇與門框之間的連接點位較多，導致門扇的拆裝檢修工作較為不便，為此，我們提出來一種組裝式密封性好的防火門以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種組裝式密封性好的防火門，以解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采取以下技術方案：一種組裝式密封性好的防火門，包括組裝式防火門結構，所述組裝式防火門結構包括門框、門架、閉門器、連接腔、一號螺孔、門扇、連接軌、二號螺孔、封邊膠條、嵌槽和封底膠條，所述門框內側右壁鉸接安裝有門架，門架呈l形，所述門架的橫梁前部螺絲安裝有閉門器，閉門器的拉桿與門框前部頂沿螺絲連接，所述門架的橫梁底面開設有連接腔，所述門架的橫梁前后貫通設置有一號螺孔，一號螺孔與連接腔內側相連通，所述門架內側設有門扇，所述門扇頂部焊接安裝有連接軌，連接軌以水平方向插合安裝進連接腔內側，所述連接軌前后貫通設置有二號螺孔，所述一號螺孔與二號螺孔內側穿插安裝有螺栓，所述門扇右側壁縱向貼合設置有封邊膠條，所述門架的縱梁左側壁縱向開設有嵌槽，所述封邊膠條嵌插于嵌槽內側，所述門扇底沿水平貼合設置有封底膠條。

3、優選的，所述連接軌長度與門扇頂邊長度一致。

4、優選的，所述連接軌縱截面呈t形，且連接腔與連接軌形狀尺寸相匹配。

5、優選的，所述封邊膠條縱截面呈梯形，且嵌槽與封邊膠條形狀尺寸相匹配。

6、優選的，所述封邊膠條的數量不小于條，且封邊膠條平行分布于門扇側壁，嵌槽與封邊膠條數量一致，且位置分布相對應。

7、優選的，所述封底膠條和封邊膠條均采用防火膨脹橡膠條。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型通過設置了組裝式防火門結構，拆卸門扇時，只需將一號螺孔與二號螺孔內的螺栓拆出，然后移出門扇，直至連接軌完全離開連接腔內側，即可將門扇單獨拆出，而門架則保留在門框上，無需再對門框鉸鏈和閉門器進行拆卸，大大減少了拆裝流程，利于拆修工作的開展。

10、本實用新型通過在門扇側壁設置了封邊膠條，門扇安裝進門架內側時，封邊膠條會嵌插進嵌槽內側，以提高門扇與門架側邊接縫的密封性，煙霧不易從門扇與門架的側邊接縫中滲過，通過在門扇底沿設置了封底膠條，封底膠條能夠封住門扇與地面之間的縫隙，使煙霧不易通過。

技術特征：

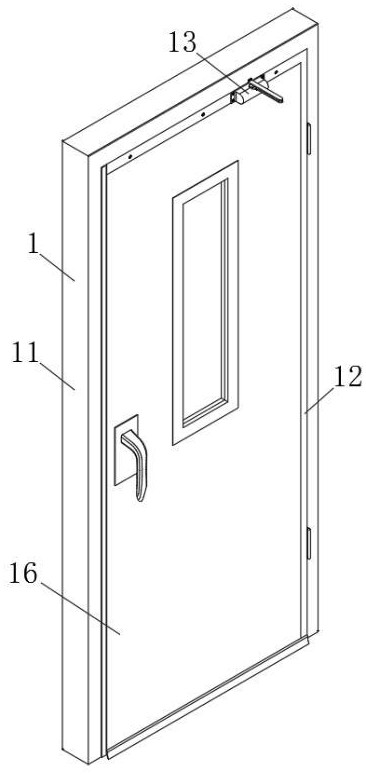

1.一種組裝式密封性好的防火門，其特征在于：包括組裝式防火門結構（1），所述組裝式防火門結構（1）包括門框（11）、門架（12）、閉門器（13）、連接腔（14）、一號螺孔（15）、門扇（16）、連接軌（17）、二號螺孔（18）、封邊膠條（19）、嵌槽（110）和封底膠條（111），所述門框（11）內側右壁鉸接安裝有門架（12），門架（12）呈l形，所述門架（12）的橫梁前部螺絲安裝有閉門器（13），閉門器（13）的拉桿與門框（11）前部頂沿螺絲連接，所述門架（12）的橫梁底面開設有連接腔（14），所述門架（12）的橫梁前后貫通設置有一號螺孔（15），一號螺孔（15）與連接腔（14）內側相連通，所述門架（12）內側設有門扇（16），所述門扇（16）頂部焊接安裝有連接軌（17），連接軌（17）以水平方向插合安裝進連接腔（14）內側，所述連接軌（17）前后貫通設置有二號螺孔（18），所述一號螺孔（15）與二號螺孔（18）內側穿插安裝有螺栓，所述門扇（16）右側壁縱向貼合設置有封邊膠條（19），所述門架（12）的縱梁左側壁縱向開設有嵌槽（110），所述封邊膠條（19）嵌插于嵌槽（110）內側，所述門扇（16）底沿水平貼合設置有封底膠條（111）。

2.根據權利要求1所述一種組裝式密封性好的防火門，其特征在于：所述連接軌（17）長度與門扇（16）頂邊長度一致。

3.根據權利要求1所述一種組裝式密封性好的防火門，其特征在于：所述連接軌（17）縱截面呈t形，且連接腔（14）與連接軌（17）形狀尺寸相匹配。

4.根據權利要求1所述一種組裝式密封性好的防火門，其特征在于：所述封邊膠條（19）縱截面呈梯形，且嵌槽（110）與封邊膠條（19）形狀尺寸相匹配。

5.根據權利要求1所述一種組裝式密封性好的防火門，其特征在于：所述封邊膠條（19）的數量不小于2條，且封邊膠條（19）平行分布于門扇（16）側壁，嵌槽（110）與封邊膠條（19）數量一致，且位置分布相對應。

6.根據權利要求1所述一種組裝式密封性好的防火門，其特征在于：所述封底膠條（111）和封邊膠條（19）均采用防火膨脹橡膠條。

技術總結
本技術公開了一種組裝式密封性好的防火門，包括組裝式防火門結構；本技術通過設置了組裝式防火門結構，拆卸門扇時，只需將一號螺孔與二號螺孔內的螺栓拆出，然后移出門扇，直至連接軌完全離開連接腔內側，即可將門扇單獨拆出，而門架則保留在門框上，無需再對門框鉸鏈和閉門器進行拆卸，大大減少了拆裝流程，利于拆修工作的開展，通過在門扇側壁設置了封邊膠條，門扇安裝進門架內側時，封邊膠條會嵌插進嵌槽內側，以提高門扇與門架側邊接縫的密封性，煙霧不易從門扇與門架的側邊接縫中滲過，通過在門扇底沿設置了封底膠條，封底膠條能夠封住門扇與地面之間的縫隙，使煙霧不易通過。

技術研發人員：王仁輝
受保護的技術使用者：石獅市天宏金屬制品有限公司
技術研發日：20240713
技術公布日：2025/4/28
