本技術涉及一種充氣墊。

背景技術：

1、隨著現代生活水平的提高，越來越多的人選擇出行露營或者野餐；充氣墊體積小、質量輕、方便攜帶，常被用于野營或者露營。目前存在的充氣墊雖然存在舒適便捷的優點，但是當遇到雨水或者人為不小心將充氣墊弄濕，一些存在凸出筋條或者海綿的充氣墊不方便將積水去除，只能通過人為多遍擦拭，浪費時間且浪費人力。

技術實現思路

1、本實用新型提供一種充氣墊。

2、本實用新型解決上述技術問題所采用的技術方案為：

3、充氣墊，包括墊體，墊體從尾端至上端設置有開口形成空隙，空隙的下方為第一墊體，空隙的上方為第二墊體，墊體的左端、右端和頂端密封；第一墊體和第二墊體均從上至下由防水層、海綿層、防水層組成，第一墊體的上方設置有數個凹槽，凹槽從上至下傾斜，第二墊體的上方橫向設置有數根凸起的筋條，縱向設置有數排與凹槽相對的通孔，通孔位于每根筋條之間，通孔的內側也由防水層包裹，墊體的左端、右端和頂端處連接有充氣枕，充氣枕上設置有充氣口。

4、優選為，充氣口設置在充氣枕的側面。

5、優選為，凹槽為方形。

6、與現有技術相比，本實用新型充氣墊通過在第一墊體和第二墊體之間設置空隙，并且在第一墊體的上方設置數個從上至下傾斜的凹槽，在第二墊體與凹槽相對處設置有數列通孔，通孔和凹槽配合可以有效去除第二墊體上的積水，防止第二墊體上的積水影響墊體的使用；在第二墊體上設置有筋條以及在墊體的左端、右端和頂端處連接有充氣枕，增加躺臥著的舒適感，同時充氣枕可以增加安全性。

技術特征：

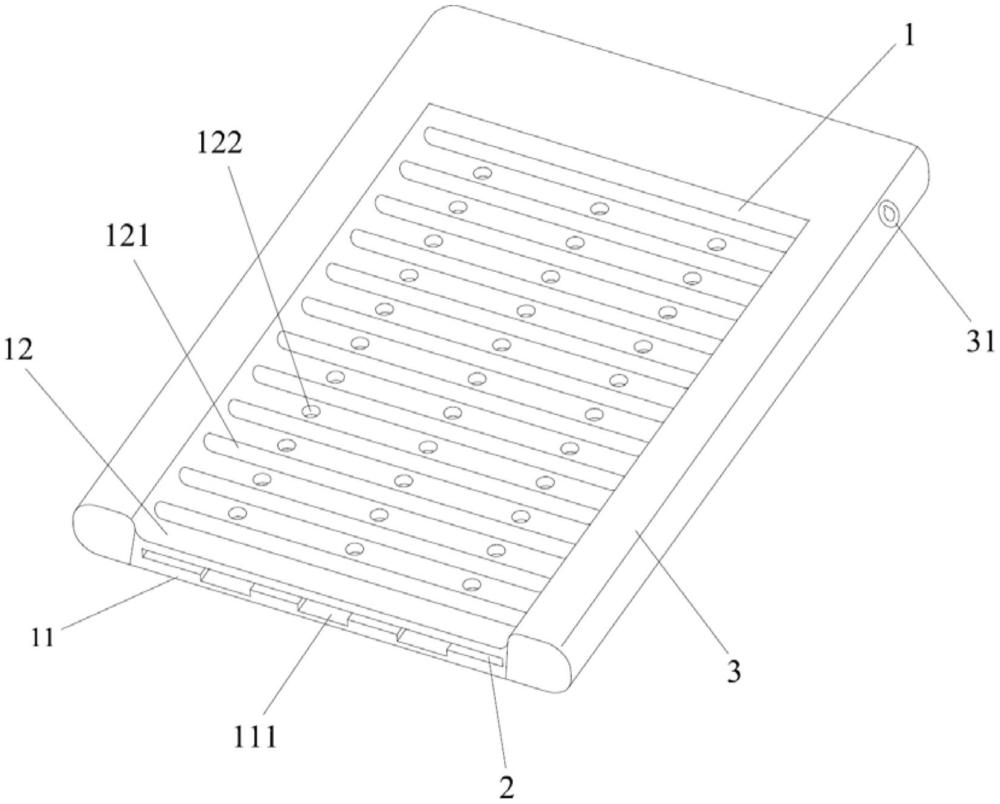

1.充氣墊，其特征在于，包括墊體(1)，所述墊體(1)從尾端至上端設置有開口形成空隙(2)，空隙(2)的下方為第一墊體(11)，空隙(2)的上方為第二墊體(12)，墊體(1)的左端、右端和頂端密封；第一墊體(11)和第二墊體(12)均從上至下由防水層、海綿層、防水層組成，第一墊體(11)的上方設置有數個凹槽(111)，凹槽(111)從上至下傾斜，第二墊體(12)的上方橫向設置有數根凸起的筋條(121)，縱向設置有數排與凹槽(111)相對的通孔(122)，通孔(122)位于每根筋條(121)之間，通孔(122)的內側也由防水層包裹，墊體(1)的左端、右端和頂端處連接有充氣枕(3)，充氣枕(3)上設置有充氣口(31)。

2.根據權利要求1所述的充氣墊，其特征在于，所述充氣口(31)設置在充氣枕(3)的側面。

3.根據權利要求2所述的充氣墊，其特征在于，所述凹槽(111)為方形。

技術總結
充氣墊，包括墊體，墊體從尾端至上端設置有開口形成空隙，空隙的下方為第一墊體，空隙的上方為第二墊體，墊體的左端、右端和頂端密封；第一墊體和第二墊體均從上至下由防水層、海綿層、防水層組成，第一墊體的上方設置有數個凹槽，凹槽從上至下傾斜，第二墊體的上方橫向設置有數根凸起的筋條。本技術充氣墊通過在第一墊體和第二墊體之間設置空隙，在第一墊體的上方設置數個從上至下傾斜的凹槽，在第二墊體與凹槽相對處設置一數列通孔，通孔和凹槽配合可以有效去除第二墊體上的積水，防止第二墊體上的積水影響墊體的使用；在第二墊體上設置有筋條以及在墊體的左端、右端和頂端處連接有充氣枕，增加躺臥著的舒適感，同時充氣枕可以增加安全性。

技術研發人員：陳偉
受保護的技術使用者：義烏市景田戶外用品有限公司
技術研發日：20240726
技術公布日：2025/4/28
