本技術屬于門窗，具體涉及一種五金內嵌式框扇平齊斷橋鋁窗。

背景技術：

1、窗戶分開啟窗和固定窗，開啟窗具有開啟扇(窗扇窗框)，開啟扇可打開，固定窗則是固定的，不能開啟。通常因為結構和窗啟閉五金件的安裝空間需求，開啟扇有明顯的結構痕跡，特別是在室內看出明顯的與固定窗不同，此種結構無法滿足追求簡潔的現代建筑風格。并且由于密封、止水、保溫等方面要求，固定框的窗框內側構造有多層溝槽，日積月累溝槽內會積攢污漬和塵土，溝槽較窄、兩端封閉，不便于清洗。

2、申請人在2023年5月31日提交了一項名稱為“一種框扇平齊斷橋鋁窗”的實用新型專利，該專利于2023年10月20日授權，授權公告號為：cn219864674u。依托該專利技術的產品在生產、安裝過程中發現，如圖1所示，副框與邊梃連接的螺釘需要加蓋遮蓋，副框上外露的蓋子破壞整體美觀性，并且五金件是固定在副框頂面的，五金件向上凸起，美觀性差，不便于擦洗副框。

技術實現思路

1、本實用新型為了解決當前的副框安裝后邊梃側螺釘蓋顯眼，其余位置的五金件凸起，觀感較差的問題。

2、本實用新型提供了如下技術方案：一種五金內嵌式框扇平齊斷橋鋁窗，包括固定框和窗扇窗框，固定框包括外窗框和內窗框，外窗框和內窗框通過隔熱斷橋連接為整體；

3、還包括副框和蓋板，副框在固定框的窗框內側連接于外窗框和內窗框之間，副框的窗框內側面包括面向窗扇窗框的第一階支撐面和第二階支撐面，第一階支撐面和第二階支撐面之間的連接面上開有沉槽，連接副框和固定框的螺釘隱藏在沉槽內，蓋板扣在沉槽內，蓋板頂面與連接面平齊；

4、副框和蓋板上開有用于容置五金件的缺口，五金件嵌入對應的缺口內，窗扇窗框通過五金件與副框相連；窗扇窗框上具有分別與第一階支撐面和第二階支撐面配合的支撐肩。

5、進一步地，蓋板和副框之間通過止口結構連接。

6、進一步地，蓋板和副框之間的止口結構包括位于沉槽的第一側面底部的第一止口結構和位于沉槽的第二側面中部的第二止口結構；蓋板的底面設置有支撐筋，支撐筋與沉槽的底面接觸。

7、進一步地，第二止口結構較第一止口結構靠近室內。

8、進一步地，五金件是鎖塊，蓋板上開有用于容置鎖塊的缺口，副框上在鎖塊位置處不設置缺口，鎖塊四周連接有向蓋板和副框延伸的包邊。

9、進一步地，五金件是鉸鏈，蓋板和副框上的缺口共同容置鉸鏈。

10、與現有技術相比，本實用新型的優勢在于：

11、本實用新型提供的一種五金內嵌式框扇平齊斷橋鋁窗，將副框由原來的一個部件修改為副框與蓋板組合形式，副框上構造有用于容置螺釘、鎖塊和鉸鏈的沉槽，螺釘隱藏在沉槽內被蓋板遮蓋；蓋板表面與副框表面平齊，整體簡潔；副框和蓋板上開有對應安裝五金件的缺口，能提高五金件的安裝效率和安裝精度。

12、副框自帶安裝槽及側邊薄邊具有以下優勢：

13、1.方便安裝五金定位；

14、2.方便窗戶安裝固定螺釘隱藏；

15、3.上下隱形鉸鏈部分，將側薄邊去掉后即可安裝，無需額外增加覆蓋件；

16、4.側薄邊銑削部分，有色母料深入填充，可實現薄邊銑削后，保證與外部顏色同色，確保不漏底色。

技術特征：

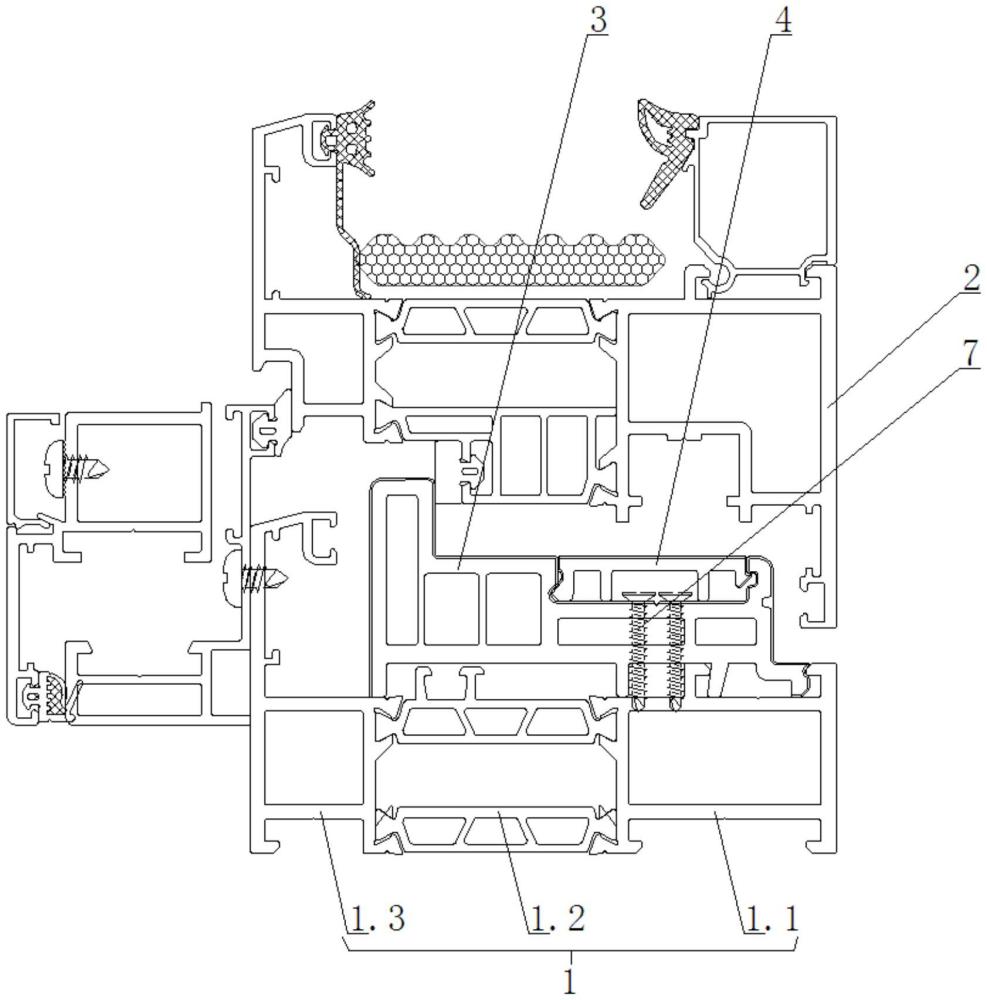

1.一種五金內嵌式框扇平齊斷橋鋁窗，包括固定框(1)和窗扇窗框(2)，固定框(1)包括外窗框(1.3)和內窗框(1.1)，外窗框(1.3)和內窗框(1.1)通過隔熱斷橋(1.2)連接為整體；

2.根據權利要求1所述的一種五金內嵌式框扇平齊斷橋鋁窗，其特征在于：所述的蓋板(4)和副框(3)之間通過止口結構連接。

3.根據權利要求2所述的一種五金內嵌式框扇平齊斷橋鋁窗，其特征在于：所述的蓋板(4)和副框(3)之間的止口結構包括位于沉槽(3.4)的第一側面底部的第一止口結構(3.5)和位于沉槽(3.4)的第二側面中部的第二止口結構(3.6)；蓋板(4)的底面設置有支撐筋(4.1)，支撐筋(4.1)與沉槽(3.4)的底面接觸。

4.根據權利要求3所述的一種五金內嵌式框扇平齊斷橋鋁窗，其特征在于：所述的第二止口結構(3.6)較第一止口結構(3.5)靠近室內。

5.根據權利要求1或3所述的一種五金內嵌式框扇平齊斷橋鋁窗，其特征在于：所述的五金件是鎖塊(5)，蓋板(4)上開有用于容置鎖塊(5)的缺口，副框(3)上在鎖塊(5)位置處不設置缺口，鎖塊(5)四周連接有向蓋板(4)和副框(3)延伸的包邊(5.1)。

6.根據權利要求1或3所述的一種五金內嵌式框扇平齊斷橋鋁窗，其特征在于：所述的五金件是鉸鏈(6)，蓋板(4)和副框(3)上的缺口共同容置鉸鏈(6)。

技術總結
本技術屬于門窗技術領域，具體涉及一種五金內嵌式框扇平齊斷橋鋁窗；包括固定框和窗扇窗框，固定框包括外窗框和內窗框，外窗框和內窗框通過隔熱斷橋連接為整體；還包括副框和蓋板，副框在固定框的窗框內側連接于外窗框和內窗框之間，副框的窗框內側面包括面向窗扇窗框的第一階支撐面和第二階支撐面，第一階支撐面和第二階支撐面之間的連接面上開有沉槽，連接副框和固定框的螺釘隱藏在沉槽內，蓋板扣在沉槽內；副框和蓋板上開有用于容置五金件的缺口，五金件嵌入對應的缺口內；將副框由原來的一個部件修改為副框與蓋板組合形式，副框上構造有用于容置螺釘、鎖塊和鉸鏈的沉槽，螺釘隱藏在沉槽內被蓋板遮蓋；蓋板表面與副框表面平齊，整體簡潔。

技術研發人員：楊康峰,高俊杰
受保護的技術使用者：山西派爾家居有限公司
技術研發日：20240729
技術公布日：2025/4/28
