本發明涉及家用電器領域，具體而言，涉及一種洗滌電器。

背景技術：

1、目前的洗滌電器噴臂在清洗過程中容易產生清洗死角，以洗碗機為例，洗碗機的碗籃和噴臂的位置設計均是配合好的，現有碗籃的設計多是按照中國內銷市場的標準餐具設計，當消費者在自己家中實際使用時，如果餐具的大小、擺放位置、方向與標準的餐具大小和擺放不同，則容易導致洗碗機在工作時清洗不干凈，產生用戶痛點。一些洗碗機為了提升洗凈能力，采用衛星噴臂或waterwall(水墻)，但衛星噴臂或waterwall的結構復雜，成本高昂，不利于推廣應用。

2、此外，噴臂與噴臂座連接的主要方式是通過卡接凸緣與卡扣配合連接，但是這種連接方式會導致噴臂與噴臂座之間的間隙較大，當洗碗機工作時，噴臂中的水容易通過該縫隙泄露，影響清洗效果。此外，當噴臂與噴臂座產生相對運動時，二者之間的摩擦方式是滑動摩擦，因此損失的水動力比較大。另一方面，卡扣連接方式直接導致噴臂座和噴臂的上下高度尺寸較大，這樣浪費了洗滌電器的內膽空間，減少了洗滌電器內部待清洗件的擺放空間。

技術實現思路

1、本發明旨在至少在一定程度上解決現有技術中的上述技術問題之一。為此，本發明提出一種洗滌電器，可以減小噴臂內部的摩擦力以及噴臂與噴臂座之間的摩擦力。

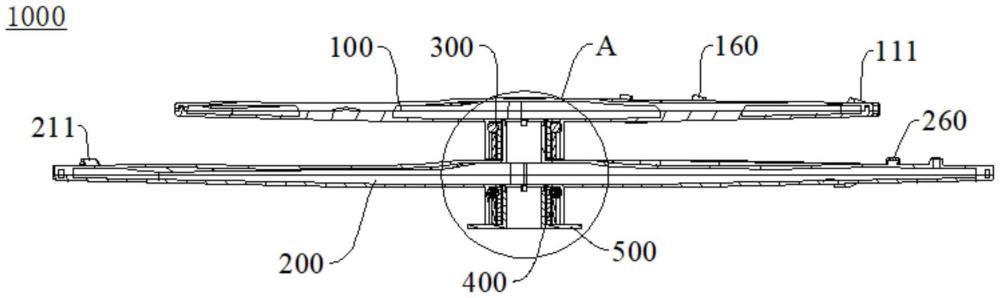

2、根據本發明實施例的洗滌電器包括：噴臂，所述噴臂包括：下噴臂、上噴臂，所述上噴臂與所述下噴臂相連且位于所述下噴臂的上方，所述上噴臂相對于所述下噴臂可轉動，所述上噴臂與所述下噴臂的連接配合處設置有第一滾珠組件；噴臂座，所述噴臂與所述噴臂座相連，且所述噴臂相對于所述噴臂座可轉動；第二滾珠組件，所述第二滾珠組件設置在所述噴臂與所述噴臂座的連接配合處。

3、根據本發明實施例的洗滌電器，通過設置下噴臂以及上噴臂，增加了噴臂數量，有利于增強噴臂對餐具的清洗效果，此外，通過在上噴臂與下噴臂之間設置第一滾珠組件，使上噴臂與下噴臂之間為滾動接觸，由此可以減小上噴臂與下噴臂之間的摩擦力，從而有利于減小水動力損失，提高水動力的利用率，有利于提升洗滌電器對待清洗件的清洗效果。同時，上噴臂與下噴臂之間通過第一滾珠組件連接，可有效降低噴臂的高度尺寸。此外，通過在噴臂與噴臂座之間設置第二滾珠組件，使噴臂與噴臂座之間為滾動接觸，由此可以減小噴臂與噴臂座之間的摩擦力，從而有利于進一步減小水動力損失，提升洗滌電器對待清洗件的清洗效果，同時可有效降低洗滌電器的高度尺寸，從而節省了洗滌電器內部空間，為待清洗件的擺放留出了更多的空間，提升了洗滌電器的容量。

4、根據本發明的一些實施例，所述下噴臂包括：下噴臂上連接套、下噴臂本體，所述下噴臂上連接套設置在所述下噴臂本體的上側，所述上噴臂包括：上噴臂本體和上噴臂連接套，所述上噴臂連接套設置在所述上噴臂本體的下側，所述第一滾珠組件設置在所述上噴臂連接套與所述下噴臂上連接套的連接配合處。

5、根據本發明的一些實施例，所述第一滾珠組件和所述第二滾珠組件均至少包括：多個滾珠，所述第一滾珠組件的多個所述滾珠設置在所述上噴臂連接套與所述下噴臂上連接套的連接配合處，所述第二滾珠組件的多個所述滾珠設置在所述下噴臂與所述噴臂座的連接配合處。

6、進一步地，所述第一滾珠組件和所述第二滾珠組件均還包括：中間套筒，所述中間套筒上設置有多個滾珠孔，所述滾珠安裝在所述滾珠孔里，且所述滾珠在所述中間套筒的徑向上突出所述中間套筒的內周面和外周面。

7、可選地，所述第一滾珠組件和所述第二滾珠組件均還包括：

8、內套筒，所述內套筒設置在所述滾珠的內側，且所述內套筒的外周面上設置有適于與所述滾珠配合的內套筒滾珠槽。

9、進一步地，所述第一滾珠組件和所述第二滾珠組件均還包括：外套筒，所述外套筒設置在所述滾珠的外側，且所述外套筒的內周面上設置有適于與所述滾珠配合的外套筒滾珠槽。

10、根據本發明的一些實施例，所述第一滾珠組件和所述第二滾珠組件均還包括：外套筒，所述外套筒設置在所述滾珠的外側，且所述外套筒的內周面上設置有適于與所述滾珠配合的外套筒滾珠槽。

11、根據本發明的一些實施例，所述下噴臂與所述上噴臂之間為可拆卸連接。

12、可選地，所述下噴臂上連接套的頂部具有下噴臂卡扣，所述下噴臂卡扣適于卡在所述第一滾珠組件的所述內套筒的上表面。

13、可選地，所述第一滾珠組件的所述內套筒具有內套筒螺紋，所述下噴臂上連接套具有下噴臂上螺紋，所述下噴臂上螺紋與所述內套筒螺紋螺接。

14、根據本發明的一些實施例，所述下噴臂上連接套與所述第一滾珠組件的所述內套筒之間為過盈配合。

15、根據本發明的一些實施例，所述上噴臂連接套與所述第一滾珠組件的所述外套筒之間為過盈配合；或者

16、所述第一滾珠組件的所述外套筒具有外套筒螺紋，所述上噴臂連接套具有上噴臂螺紋，所述上噴臂螺紋與所述外套筒螺紋螺接。

17、根據本發明的一些實施例，所述下噴臂與所述噴臂座之間為可拆卸連接。

18、可選地，所述噴臂座包括：噴臂座本體，所述噴臂座本體的頂部具有噴臂座卡扣，所述噴臂座卡扣適于卡在所述第二滾珠組件的所述內套筒的頂端。

19、可選地，所述第二滾珠組件的所述內套筒具有內套筒螺紋，所述噴臂座具有噴臂座螺紋，所述噴臂座螺紋與所述內套筒螺紋螺接。

20、根據本發明的一些實施例，所述噴臂座與所述第二滾珠組件的所述內套筒之間為過盈配合。

21、根據本發明的一些實施例，所述下噴臂下連接套與所述第二滾珠組件的所述外套筒之間為過盈配合；或者

22、所述第二滾珠組件的所述外套筒具有外套筒螺紋，所述下噴臂下連接套具有下噴臂下螺紋，所述下噴臂下螺紋與所述外套筒螺紋螺接。

23、根據本發明的一些實施例，所述上噴臂本體的長度是所述下噴臂本體的長度的0.5-2倍。

技術特征：

1.一種洗滌電器，其特征在于，包括：

2.根據權利要求1所述的洗滌電器，其特征在于，所述滾珠組件還包括：中間套筒，所述內套筒設置在所述外套筒的內側，所述中間套筒設置在所述外套筒與所述內套筒之間，所述中間套筒上設置有多個滾珠孔，所述滾珠安裝于所述滾珠孔內，且所述滾珠在所述中間套筒的徑向上突出所述中間套筒的內周面和外周面。

3.根據權利要求1所述的洗滌電器，其特征在于，所述內套筒的外周面上設置有適于與所述滾珠配合的內套筒滾珠槽，所述外套筒的內周面上設置有適于與所述滾珠配合的外套筒滾珠槽。

4.根據權利要求1所述的洗滌電器，其特征在于，所述滾珠組件包括第一滾珠組件，所述第一滾珠組件設置在所述上噴臂連接套與所述下噴臂上連接套的連接配合處，所述第一滾珠組件包括第一滾珠、第一內套筒和第一外套筒，所述第一內套筒設置在所述第一外套筒的內側，所述上噴臂上設置有用于驅動所述上噴臂繞第二方向轉動的第二驅動孔。

5.根據權利要求1所述的洗滌電器，其特征在于，所述滾珠組件包括第二滾珠組件，所述第二滾珠組件設置在所述噴臂與所述噴臂座的連接配合處，所述第二滾珠組件包括第二滾珠、第二內套筒和第二外套筒，所述第二內套筒設置在所述第二外套筒的內側，所述下噴臂上設置有用于驅動所述下噴臂繞第一方向繞動的第一驅動孔。

6.根據權利要求4所述的洗滌電器，其特征在于，所述第一滾珠組件包括第一中間套筒，所述第一中間套筒設置在所述第一外套筒和所述第一內套筒之間，所述第一中間套筒上設置有多個第一滾珠孔，所述第一滾珠安裝在所述第一滾珠孔內，且所述第一滾珠在所述第一中間套筒的徑向上突出所述第一中間套筒的內周面和外周面。

7.根據權利要求6所述的洗滌電器，其特征在于，所述下噴臂上連接套套設在所述上噴臂連接套的外側，所述第一內套筒與所述上噴臂連接套配合，所述第一外套筒與所述下噴臂上連接套配合。

8.根據權利要求6所述的洗滌電器，其特征在于，所述第一內套筒的外周面上設置有適于與所述第一滾珠配合的第一內套筒滾珠槽，所述第一外套筒的內周面上設置有適于與所述第一滾珠配合的第一外套筒滾珠槽。

9.根據權利要求8所述的洗滌電器，其特征在于，所述第一外套筒滾珠槽、所述第一內套筒滾珠槽均為周向環形槽。

10.根據權利要求4所述的洗滌電器，其特征在于，所述第一滾珠孔設置在所述第一中間套筒的頂部，所述第一滾珠孔為優弧孔，且所述第一滾珠孔的頂部缺口處形成第一滾珠取放口，

11.根據權利要求5所述的洗滌電器，其特征在于，所述第二滾珠組件還包括：第二中間套筒，所述第二中間套筒設置在所述第二外套筒和所述第二內套筒之間，所述第二中間套筒上設置有多個第二滾珠孔，所述第二滾珠安裝在所述第二滾珠孔內，且所述第二滾珠在所述第二中間套筒的徑向上突出第二中間套筒的內周面和外周面。

12.根據權利要求11所述的洗滌電器，其特征在于，所述噴臂座本體套設在所述下噴臂下連接套的外側，所述第二內套筒與所述下噴臂下連接套配合，所述第二外套筒與所述噴臂座本體配合。

13.根據權利要求11所述的洗滌電器，其特征在于，所述第二內套筒的外周面上設置有適于與所述第二滾珠配合的第二內套筒滾珠槽，所述第二外套筒的內周面上設置有適于與所述第二滾珠配合的第二外套筒滾珠槽。

14.根據權利要求13所述的洗滌電器，其特征在于，在所述下噴臂下連接套的中心軸線方向上，所述第二外套筒滾珠槽、所述第二內套筒滾珠槽、所述第二滾珠孔的位置相對應，

15.根據權利要求11所述的洗滌電器，其特征在于，所述第二滾珠孔設置在所述第二中間套筒的頂部，所述第二滾珠孔為優弧孔，且所述第二滾珠孔的頂部缺口處形成第二滾珠取放口，

16.根據權利要求1所述的洗滌電器，其特征在于，所述下噴臂轉動的第一方向與所述上噴臂轉動的第二方向相反。

技術總結
本發明公開了一種洗滌電器。該洗滌電器包括：噴臂，噴臂包括：下噴臂、上噴臂，上噴臂與下噴臂相連且位于下噴臂的上方，上噴臂相對于下噴臂可轉動，上噴臂與下噴臂的連接配合處設置有第一滾珠組件；噴臂座，噴臂與噴臂座相連，且噴臂相對于噴臂座可轉動；第二滾珠組件，第二滾珠組件設置在噴臂與噴臂座的連接配合處。根據本發明的洗滌電器，洗凈效果較好，且上噴臂與下噴臂、噴臂與噴臂座之間的摩擦較小，從而提高噴臂的轉動平穩性。

技術研發人員：趙利銘,蔡思琦,費望春
受保護的技術使用者：佛山市順德區美的洗滌電器制造有限公司
技術研發日：
技術公布日：2025/4/28
