本發明涉及清潔，具體涉及一種多功能手持清潔機。

背景技術：

1、手持清潔機是一種便攜式清潔工具，如手持蒸汽清潔機、手持吸塵器和手持洗地機等；目前市場上仍是由功能單一化的設備主導，為了滿足不同清潔需求，消費者需要購買多種設備，如吸塵器具備吸塵功能但無法處理液體污漬，洗地機擅長地面清潔卻難以應對高處蛛網等；故而其存在功能碎片化、資源浪費嚴重的問題。

2、功能碎片化的清潔設備會給用戶操作體驗帶來諸多負面影響，用戶需要根據不同的清潔場景和任務，頻繁地更換不同的清潔設備；當有多種清潔設備時，收納和整理就變得較為復雜，甚至會影響家居環境的整潔和美觀。

3、不同的手持清潔設備都需要消耗能源來運行，每臺設備都配備有相應的供電模塊，但是這些供電模塊幾乎無法實現電力共享，使得單一供電模塊的利用率低，造成資源浪費，徒增成本。

4、因此，我們提出了一種多功能手持清潔機，以解決上述問題。

技術實現思路

1、本發明的目的在于克服現有技術中的不足，提供一種多功能手持清潔機，通過模塊化、電力共享設計，有效解決傳統清潔設備功能單一、資源浪費等問題。

2、為達到上述目的，本發明采用的技術方案為：一種多功能手持清潔機，包括用于握持的手持模塊，所述手持模塊的一端設置有能夠更換的功能模塊，另一端設置有用于為所述功能模塊供電的電池模塊，所述功能模塊和所述電池模塊分別可拆卸安裝于所述手持模塊的兩端，且各功能模塊的對稱中心/軸心安裝完成之后與所述手持模塊的對稱中心/軸心同軸或平行。。

3、可選的，所述手持模塊包括主殼體和手柄，所述功能模塊和所述電池模塊分別安裝于所述主殼體的兩端，且所述手柄固定安裝于所述主殼體上，所述功能模塊包括吸塵模塊、噴霧除菌模塊、電動毛刷模塊、戶外照明模塊、維修養護模塊、電動螺絲刀模塊以及筋膜槍模塊。

4、可選的，所述功能模塊采用吸塵模塊，所述吸塵模塊包括存儲器、真空電機、吸嘴以及能嵌入所述主殼體的第一連接部；所述真空電機和所述吸嘴相對設置于所述存儲器的兩端，所述存儲器的內部安裝有與所述真空電機連通的過濾系統，且所述第一連接部設置于所述真空電機相背于所述存儲器的一端。

5、可選的，所述功能模塊采用噴霧除菌模塊，所述噴霧除菌模塊包括水箱，所述水箱的一端設置有水嘴，另一端設置有氣泵，二者均與所述水箱的內腔連通，且所述氣泵的一端設置有能嵌入所述主殼體的第二連接部。

6、可選的，所述功能模塊采用電動毛刷模塊，所述電動毛刷模塊包括能嵌入所述主殼體的第三連接部，所述第三連接部的一側安裝有電機罩，所述電機罩的內部設置有驅動電機，所述驅動電機的輸出端延伸至所述電機罩的外側并與毛刷頭相連。

7、可選的，所述功能模塊和所述電池模塊的一端相對嵌入所述主殼體內。

8、可選的，所述主殼體上設置有用于釋放或固定所述電池模塊的第一按鈕，所述第一按鈕的一側設置有用于釋放或固定所述功能模塊的第二按鈕。

9、可選的，所述第一按鈕和所述第二按鈕分別設置于所述主殼體兩端靠近邊緣處。

10、可選的，所述手柄相背于所述主殼體的末端設置有充電端口，且所述充電端口與嵌入所述主殼體的電池模塊電性連接。

11、與現有技術相比，本發明的有益效果如下：

12、（1）本發明中，以手持模塊作為裝配主體，功能模塊安裝在手持模塊的一端，能夠根據需要更換不同類型的功能模塊，以滿足不同場景下的清潔工作，并由電池模塊為不同類型的功能模塊供電，實現電力共享，節約資源，降低成本；并且通過模塊化的設計，有效解決傳統清潔設備功能單一的問題，大大提高了設備間的互換性；

13、（2）本發明中，功能模塊與手持模塊的軸線平行或同軸，這樣的布局結構能使設備整體重心分布更合理，提升操作穩定性；

14、（3）本發明中，功能模塊可以采用吸塵模塊、噴霧除菌模塊或電動毛刷模塊等，在手持模塊的支撐下，由電池模塊供電，實現不同的功能，滿足消費者多場景的需求；

15、（4）本發明中，電池模塊和功能模塊相對嵌入手持模塊的主殼體內，并分別通過第一按鈕和第二按鈕實現固定或釋放，使得二者相對于手持模塊能夠實現快速拆裝，方便更換，大大提高了互換的效率。

技術特征：

1.一種多功能手持清潔機，其特征在于：包括用于握持的手持模塊（1），所述手持模塊（1）的一端設置有能夠更換的功能模塊，另一端設置有用于為所述功能模塊供電的電池模塊（2），所述功能模塊和所述電池模塊（2）分別可拆卸安裝于所述手持模塊（1）的兩端，且各功能模塊的對稱中心/軸心安裝完成之后與所述手持模塊（1）的對稱中心/軸心同軸或平行。

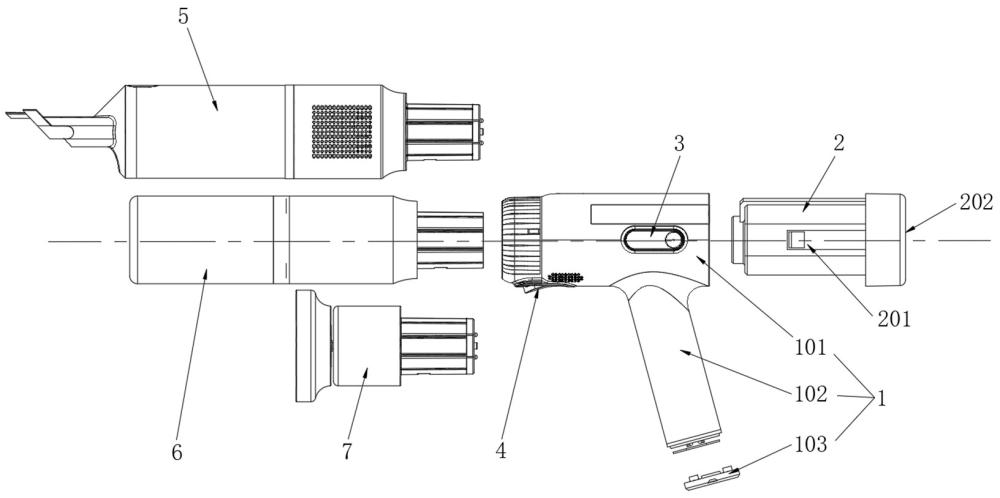

2.根據權利要求1所述的多功能手持清潔機，其特征在于：所述手持模塊（1）包括主殼體（101）和手柄（102），所述功能模塊和所述電池模塊（2）分別安裝于所述主殼體（101）的兩端，且所述手柄（102）固定安裝于所述主殼體（101）上，所述功能模塊包括吸塵模塊（5）、噴霧除菌模塊（6）、電動毛刷模塊（7）、戶外照明模塊、維修養護模塊、電動螺絲刀模塊以及筋膜槍模塊。

3.根據權利要求2所述的多功能手持清潔機，其特征在于：所述功能模塊采用吸塵模塊（5），所述吸塵模塊（5）包括存儲器（501）、真空電機（502）、吸嘴（504）以及能嵌入所述主殼體（101）的第一連接部（505）；

4.根據權利要求2所述的多功能手持清潔機，其特征在于：所述功能模塊采用噴霧除菌模塊（6），所述噴霧除菌模塊（6）包括水箱（601），所述水箱（601）的一端設置有水嘴（602），另一端設置有氣泵（603），二者均與所述水箱（601）的內腔連通，且所述氣泵（603）的一端設置有能嵌入所述主殼體（101）的第二連接部（604）。

5.根據權利要求2所述的多功能手持清潔機，其特征在于：所述功能模塊采用電動毛刷模塊（7），所述電動毛刷模塊（7）包括能嵌入所述主殼體（101）的第三連接部（704），所述第三連接部（704）的一側安裝有電機罩（701），所述電機罩（701）的內部設置有驅動電機（702），所述驅動電機（702）的輸出端延伸至所述電機罩（701）的外側并與毛刷頭（703）相連。

6.根據權利要求2所述的多功能手持清潔機，其特征在于：所述功能模塊和所述電池模塊（2）的一端相對嵌入所述主殼體（101）內。

7.根據權利要求6所述的多功能手持清潔機，其特征在于：所述主殼體（101）上設置有用于釋放或固定所述電池模塊（2）的第一按鈕（3），所述第一按鈕（3）的一側設置有用于釋放或固定所述功能模塊的第二按鈕（4）。

8.根據權利要求7所述的多功能手持清潔機，其特征在于：所述第一按鈕（3）和所述第二按鈕（4）分別設置于所述主殼體（101）兩端靠近邊緣處。

9.根據權利要求2所述的多功能手持清潔機，其特征在于：所述手柄（102）相背于所述主殼體（101）的末端設置有充電端口（103），且所述充電端口（103）與嵌入所述主殼體（101）的電池模塊（2）電性連接。

技術總結
本發明涉及清潔技術領域，并且公開了一種多功能手持清潔機，包括用于握持的手持模塊，所述手持模塊的一端設置有能夠更換的功能模塊，另一端設置有用于為所述功能模塊供電的電池模塊，且所述功能模塊和所述電池模塊分別可拆卸安裝于所述手持模塊的兩端；以手持模塊作為裝配主體，功能模塊安裝在手持模塊的一端，能夠根據需要更換不同類型的功能模塊，以滿足不同場景下的清潔工作，并由電池模塊為不同類型的功能模塊供電，實現電力共享，節約資源，降低成本；并且通過模塊化的設計，有效解決傳統清潔設備功能單一的問題，大大提高了設備間的互換性。

技術研發人員：戴明衛,李長亮
受保護的技術使用者：蘇州德易仕清潔科技有限公司
技術研發日：
技術公布日：2025/4/28
