本技術涉及潔凈室相關，更準確的說涉及一種傳遞窗。

背景技術：

1、傳遞窗是一種潔凈室的輔助設備，主要用于潔凈區與潔凈區之間、潔凈區與非潔凈區之間小件物品的傳遞，以減少潔凈室的開門次數，把對潔凈室的污染降低到最低程度。例如，通過在潔凈室與外部環境之間設置傳遞窗，對外部環境進入潔凈室的物品進行凈化，來確保進入潔凈室的物品潔凈度符合潔凈室的潔凈要求。

2、現有的傳遞窗中放置物品時，物品不可避免的會有一側面與外部空氣接觸，且物品的底面會與傳遞窗的底部接觸，導致物品的一側及底部出現凈化死角，造成潔凈室內部污染。

3、可見，本領域需要對現有的傳遞窗結構進行改進，以減少凈化死角，防止污染潔凈室。

技術實現思路

1、有鑒于此，本實用新型的目的在于提供一種傳遞窗，設置雙側的密封門，并在傳遞窗底部設置支撐物品的支撐件，實現密封窗的封閉循環，同時避免物品底部出現凈化死角。

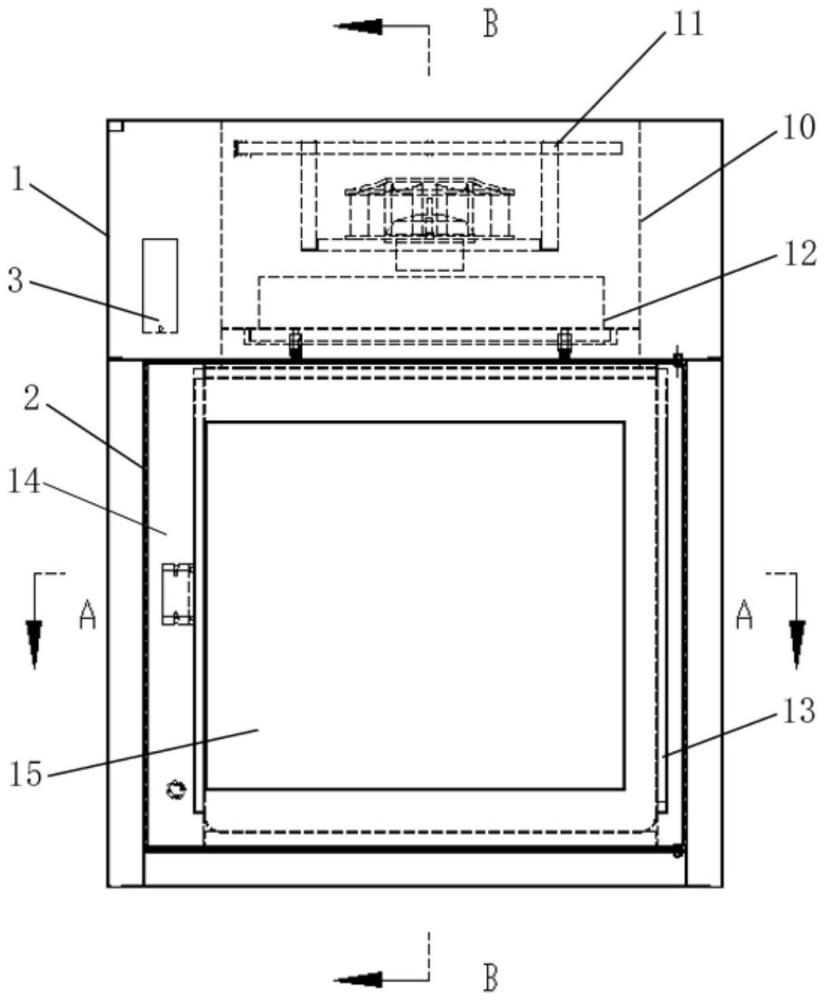

2、為了達到上述目的，本實用新型提供一種傳遞窗，包括外殼體、內艙體、靜壓箱和兩個艙門，所述靜壓箱和所述內艙體設置在所述外殼體內部且自上而下依次設置，內艙體與外殼體之間形成有回風夾層，兩個所述艙門分別安裝在所述外殼體相對的兩側，且兩個所述艙門分別從所述內艙體的相對兩側對所述內艙體形成用以隔絕外殼體外部環境的密封；所述靜壓箱與所述內艙體、所述回風夾層連通，所述靜壓箱內自上而下依次安裝有風機和第一過濾器；所述風機的進氣口通過所述回風夾層與所述內艙體連通，所述內艙體底部設置支撐待凈化物品的支撐件，所述支撐件凸出所述內艙體的底面，所述支撐件的頂端與底端之間具有供氣流從所述支撐件的側方進入且流通的空間且所述空間與所述支撐件的頂端的上部空間連通。

3、優選地，所述靜壓箱朝向所述內艙體一側具有出風口；所述內艙體朝向所述靜壓箱一側具有開口，所述靜壓箱朝向所述內艙體一側與所述開口配合安裝后連通；所述靜壓箱頂端或側面具有進風口，所述風機的進氣口朝向所述進風口。

4、優選地，所述艙門設置觀察窗。

5、優選地，所述艙門與所述內艙體的接觸位置設置密封膠條。

6、優選地，所述內艙體的側壁上具有若干回風口，所述回風夾層通過所述回風口與所述內艙體連通。

7、優選地，所述回風夾層內貼合所述回風口安裝有覆蓋所述回風口的一個或多個第二過濾器。

8、優選地，所述支撐件包括若干平行排布的凸條，所述凸條向上凸出所述內艙體的底面。

9、優選地，所述支撐件包括若干陣列排布的凸點，所述凸點向上凸出所述內艙體的底面。

10、優選地，所述支撐件為承托支架，所述承托支架可移動的放置在所述內艙體的底面上。

11、優選地，所述第一過濾器為高效過濾器，所述第二過濾器為初效過濾器或中效過濾器。

12、與現有技術相比，本實用新型公開的一種傳遞窗的優點在于：所述傳遞窗能夠密閉后自循環凈化，減少外部環境對內部凈化效果的干擾，凈化效果更好；所述傳遞窗從底部對物品進行支撐，減少物品底部的凈化死角，進而防止對潔凈室造成污染。

技術特征：

1.一種傳遞窗，其特征在于，包括外殼體、內艙體、靜壓箱和兩個艙門，所述靜壓箱和所述內艙體設置在所述外殼體內部且自上而下依次設置，內艙體與外殼體之間形成有回風夾層，兩個所述艙門分別安裝在所述外殼體相對的兩側，且兩個所述艙門分別從所述內艙體的相對兩側對所述內艙體形成用以隔絕外殼體外部環境的密封；所述靜壓箱與所述內艙體、所述回風夾層連通，所述靜壓箱內自上而下依次安裝有風機和第一過濾器；所述風機的進氣口通過所述回風夾層與所述內艙體連通，所述內艙體底部設置支撐待凈化物品的支撐件，所述支撐件凸出所述內艙體的底面，所述支撐件的頂端與底端之間具有供氣流從所述支撐件的側方進入且流通的空間且所述空間與所述支撐件的頂端的上部空間連通。

2.如權利要求1所述的傳遞窗，其特征在于，所述靜壓箱朝向所述內艙體一側具有出風口；所述內艙體朝向所述靜壓箱一側具有開口，所述靜壓箱朝向所述內艙體一側與所述開口配合安裝后連通；所述靜壓箱頂端或側面具有進風口，所述風機的進氣口朝向所述進風口。

3.如權利要求1所述的傳遞窗，其特征在于，所述艙門設置觀察窗。

4.如權利要求1所述的傳遞窗，其特征在于，所述艙門與所述內艙體的接觸位置設置密封膠條。

5.如權利要求1所述的傳遞窗，其特征在于，所述內艙體的側壁上具有若干回風口，所述回風夾層通過所述回風口與所述內艙體連通。

6.如權利要求5所述的傳遞窗，其特征在于，所述回風夾層內貼合所述回風口安裝有覆蓋所述回風口的一個或多個第二過濾器。

7.如權利要求1所述的傳遞窗，其特征在于，所述支撐件包括若干平行排布的凸條，所述凸條向上凸出所述內艙體的底面。

8.如權利要求1所述的傳遞窗，其特征在于，所述支撐件包括若干陣列排布的凸點，所述凸點向上凸出所述內艙體的底面。

9.如權利要求1所述的傳遞窗，其特征在于，所述支撐件為承托支架，所述承托支架可移動的放置在所述內艙體的底面上。

10.如權利要求6所述的傳遞窗，其特征在于，所述第一過濾器為高效過濾器，所述第二過濾器為初效過濾器或中效過濾器。

技術總結
本技術提供一種傳遞窗，包括外殼體、內艙體、靜壓箱和兩個艙門，靜壓箱和內艙體設置在外殼體內部且自上而下依次設置，內艙體與外殼體之間形成有回風夾層，兩個艙門分別安裝在外殼體相對的兩側；靜壓箱與內艙體、回風夾層連通；風機的進氣口通過回風夾層與內艙體連通，內艙體底部設置支撐待凈化物品的支撐件，支撐件凸出內艙體的底面，支撐件的頂端與底端之間具有供氣流從支撐件的側方進入且流通的空間且空間與支撐件的頂端的上部空間連通。所述傳遞窗能夠密閉后自循環凈化，減少外部環境對內部凈化效果的干擾，凈化效果更好；所述傳遞窗從底部對物品進行支撐，減少物品底部的凈化死角，進而防止對潔凈室造成污染。

技術研發人員：王玉,吳騰飛
受保護的技術使用者：蘇州蘇信環境科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
