本發明涉及裝配式建筑，尤其涉及一種底盤型材及含有其的裝配式廚衛底盤。

背景技術：

1、裝配式內裝，就是采用干式工法，將工廠生產的內裝部品，在現場進行組合安裝的一種裝修方式。首先，建筑和裝飾分離，也就是所有的管線都不會破壞建筑本體結構，也讓管線排布與后期維修更方便；其次，所有裝配式部件在工廠生產，能保證品質和穩定性；第三，現場施工是干法施工，不用水和砂漿，降低施工噪音、粉塵污染和建筑垃圾，綠色環保，且施工不受天氣影響，縮短工期；最后，現場的安裝是組合式安裝，采用裝配化技術，施工效率高，且對工人技術水平要求低。

2、在改裝廚衛間時，需要先將在工廠預制的外框型材鋪設在建筑底面上形成外框，再向外框內填充其他部件形成廚衛底盤。由于外框型材自身沒有排水功能，而廚衛間容易有積水，可能會積留在外框型材內，時間久了容易產生異味和漏水，且外框型材一般為金屬材質，可能會影響外框的使用壽命，從而影響廚衛底盤的使用效果和使用壽命。

3、因此，上述現有技術至少具有如下技術問題：由于裝配式廚衛底盤的外框型材自身沒有排水構造，外框型材易因自身積水影響廚衛底盤的使用效果和使用壽命。

技術實現思路

1、本申請實施例通過提供一種底盤型材及含有其的裝配式廚衛底盤，解決了現有技術中由于裝配式廚衛底盤的外框型材自身沒有排水構造，外框型材易因自身積水影響廚衛底盤的使用效果和使用壽命的技術問題。

2、為解決上述技術問題，第一方面，本申請實施例提供了一種底盤型材，用于形成裝配式廚衛底盤，所述底盤型材包括框架，所述框架的底邊用于鋪設在建筑底面上，所述框架的頂邊用于與裝配式墻板相配合；

3、所述框架的內部空心形成空腔，所述框架的內側邊上開設有與所述框架的空腔相連通的排水口；所述底盤型材上還開設有與所述框架的空腔相連通的第一導流口，所述第一導流口可將室內的積水導入所述框架的空腔內，并經所述排水口排出。

4、進一步的，所述框架的空腔內設有導流板，所述導流板自所述第一導流口向所述排水口傾斜向下延伸，以將自所述第一導流口進入的水導流至所述排水口排出。

5、進一步的，所述框架的所述頂邊部分向上凸起形成定位凸起，所述裝配式墻板的底部端面上形成有定位凹槽，所述裝配式墻板通過所述定位凹槽卡扣定位在下方的所述定位凸起上。

6、進一步的，所述裝配式墻板包括墻板本體以及設置在所述墻板本體內外兩側的飾面板和基板；所述飾面板和所述基板的底部均超出中間的所述墻板本體，從而所述飾面板、所述基板及所述墻板本體的端面圍合形成所述定位凹槽；

7、所述定位凸起的外側形成有用于向上支撐所述基板的定位面，所述定位凸起的內側形成有用于向上限位所述飾面板的限位槽；

8、當所述定位凹槽卡扣在所述定位凸起上時，所述飾面板延伸至所述限位槽內并定位，所述基板抵觸在所述定位面上并定位。

9、進一步的，所述第一導流口開設在所述定位凸起靠近所述限位槽的一側上，所述排水口開設在所述框架的內側邊上；

10、所述定位凸起的內腔一端與所述第一導流口連通，另一端與所述框架的內腔連通；

11、所述導流板自所述框架的外側邊向所述框架的內側邊傾斜向下延伸，以將自所述第一導流口進入的水導流至所述排水口排出。

12、進一步的，所述定位凸起外側的一段所述頂邊與所述定位凸起的外側壁圍合形成定位面；

13、所述定位凸起內側的一段所述頂邊與所述定位凸起的內側外壁，以及設置在所述頂邊上的凸邊圍合形成所述限位槽。

14、進一步的，所述限位槽的槽底上開設有第二導流口，所述第二導流口與所述框架的內腔連通；

15、室內的積水可進入所述飾面板與所述限位槽之間的間隙，并經所述第二導流口直接進入所述框架的內腔內，并在所述導流板的導流作用下經所述排水口排出。

16、進一步的，所述底盤型材的內側邊上設有找平邊，所述找平邊與所述底盤型材的底邊平齊，并沿著所述底盤型材的內側邊延伸。

17、第二方面，本申請實施例還提供了一種裝配式廚衛底盤，包括第一方面任一項所述的底盤型材。

18、第三方面，本申請實施例還提供了一種裝配式廚衛底盤，包括第一方面任一項所述的底盤型材；

19、不少于兩個的所述底盤型材首尾相連圍合形成裝配式廚衛底盤的外框結構，所述外框結構內填充有基層，所述基層與所述凸邊的頂面平齊；所述基層上鋪設有地板，所述地板覆蓋在所述凸邊上。

20、本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

21、(1)本申請實施例通過在所述底盤型材上設置由第一導流口、框架的空腔、排水口等組成的排水系統，可將廚房、衛生間內流入底盤型材內的積水排出，不僅可避免水積留在底盤型材內，防止異味和漏水，且可避免影響底盤型材的使用壽命，從而提升了廚衛底盤的使用體驗和使用壽命。

22、(2)通過在框架的空腔內設置導流板，導流板自所述第一導流口向所述排水口傾斜向下延伸，從而可將自所述第一導流口進入的水導流至所述排水口處及時排出，避免水積留在所述框架的空腔內。

23、(3)通過設置與裝配式墻板卡扣配合的定位凸起，可實現裝配式墻板在底盤型材上的定位，實現底部裝配式廚衛底盤與四周上方的墻板的一體化裝飾。

24、(4)通過設置第二導流口排水，加強了排水效率，實現了多級排水，提高了防水安全性。

25、(5)通過設置找平邊，以所述找平為基準，通過刮尺刮平建筑底面，使得建筑底面與所述找平邊平齊即可，十分方便高效，不僅提高了施工效率，且對施工人員經驗水平要求低，能確保施工品質的穩定性。

技術特征：

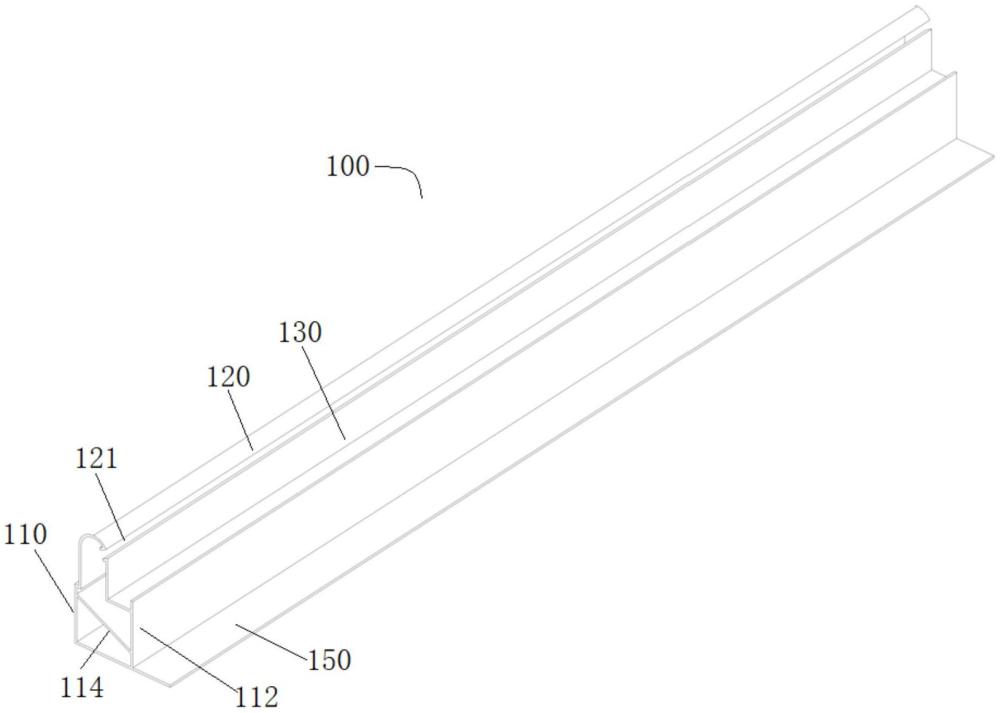

1.一種底盤型材，其特征在于，用于形成裝配式廚衛底盤，所述底盤型材(100)包括框架(110)，所述框架(110)的底邊(111)用于鋪設在建筑底面上，所述框架(110)的頂邊用于與裝配式墻板(200)相配合；

2.如權利要求1所述的一種底盤型材，其特征在于，所述框架(110)的空腔(b)內設有導流板(114)，所述導流板(114)自所述第一導流口(121)向所述排水口(117)傾斜向下延伸，以將自所述第一導流口(121)進入的水導流至所述排水口(117)排出。

3.如權利要求2所述的一種底盤型材，其特征在于，所述框架(110)的所述頂邊部分向上凸起形成定位凸起(120)，所述裝配式墻板(200)的底部端面上形成有定位凹槽，所述裝配式墻板(200)通過所述定位凹槽卡扣定位在下方的所述定位凸起(120)上。

4.如權利要求3所述的一種底盤型材，其特征在于，所述裝配式墻板(200)包括墻板本體(210)以及設置在所述墻板本體(210)內外兩側的飾面板(230)和基板(220)；所述飾面板(230)和所述基板(220)的底部均超出中間的所述墻板本體(210)，從而所述飾面板(230)、所述基板(220)及所述墻板本體(210)的端面圍合形成所述定位凹槽；

5.如權利要求4所述的一種底盤型材，其特征在于，所述第一導流口(121)開設在所述定位凸起(120)靠近所述限位槽(130)的一側上，所述排水口(117)開設在所述框架(110)的內側邊上；

6.如權利要求4所述的一種底盤型材，其特征在于，所述定位凸起(120)外側的一段所述頂邊與所述定位凸起(120)的外側壁圍合形成定位面(140)；

7.如權利要求4所述的一種底盤型材，其特征在于，所述限位槽(130)的槽底上開設有第二導流口(131)，所述第二導流口(131)與所述框架(110)的內腔(b)連通；

8.如權利要求1所述的一種底盤型材，其特征在于，所述底盤型材(100)的內側邊(112)上設有找平邊(150)，所述找平邊(150)與所述底盤型材(100)的底邊(111)平齊，并沿著所述底盤型材(100)的內側邊(112)延伸。

9.一種裝配式廚衛底盤，其特征在于，包括如權利要求1～5任一項所述的底盤型材(100)。

10.一種裝配式廚衛底盤，其特征在于，包括如權利要求6～9任一項所述的底盤型材(100)；

技術總結
本發明公開了一種底盤型材及含有其的裝配式廚衛底盤，所述底盤型材包括框架，所述框架的底邊用于鋪設在建筑底面上，所述框架的頂邊用于與裝配式墻板相配合；所述框架的內部空心形成空腔，所述框架的內側邊上開設有與所述框架的空腔相連通的排水口；所述底盤型材上還開設有與所述框架的空腔相連通的第一導流口，所述第一導流口可將室內的積水導入所述框架的空腔內，并經所述排水口排出，不僅可避免水積留在底盤型材內，防止異味和漏水，且可避免影響底盤型材的使用壽命，從而提升了廚衛底盤的使用體驗和使用壽命。

技術研發人員：羅世山
受保護的技術使用者：綠可集成房屋（蘇州）有限公司
技術研發日：
技術公布日：2025/4/28
