本發明涉及智慧圖書柜，具體為一種具備圖書自動復位功能的智慧圖書柜。

背景技術：

1、智慧圖書柜是互聯網時代下的產物，它結合了物聯網技術、自動化控制技術和計算機技術，實現了圖書的自助借閱、歸還、查詢、管理等多種功能，智慧圖書柜的應用場景非常廣泛，包括但不限于：校園、公共場所和圖書館服務體系；

2、現有技術中：授權公布號cn206482274u的專利公布了智慧圖書柜，包括柜體為矩形立方體且設置有若干層用于存放圖書的書架，每層書架均采用隔板分隔成若干獨立的書格；每個書格中存放一本圖書且設置有對應編號的遠紅外檢測器；所述自動門設置在柜體正面且設置有自動開啟或關閉的控制機構；所述高頻rfid天線設置在柜體正上方，所述高頻rfid讀卡器和觸摸屏設置在所述柜體的正前方；

3、這類智慧圖書柜存在一些問題，在進行圖書的歸還時，需要人員手動查詢圖書編號和位置，而后手動開啟智慧圖書柜，將圖書放置于指定位置，才能完成圖書的復位，過程較為繁瑣且緩慢，增加了工作人員的工作負擔，不便于圖書的快速?gòu)?fù)位，影響智慧圖書柜的使用便捷程度。

技術實現思路

1、本發明要解決的技術問題是克服現有的缺陷，提供一種具備圖書自動復位功能的智慧圖書柜，在驅動機構的作用下能夠?qū)崿F(xiàn)放書單元和送書單元橫向移動和豎向的移動，進而實現書籍的準確推送和準確復位，有效節省了人力，提高了智慧圖書柜的使用便捷程度，可以有效解決背景技術中的問題。

2、為實現上述目的，本發明提供如下技術方案：一種具備圖書自動復位功能的智慧圖書柜，包括書柜，書柜的內部固定連接有書架，書柜的內部固定連接有對稱分布的導向柱，還包括驅動機構和復位機構；

3、驅動機構：其包括滑動架和滑槽，所述滑動架滑動連接于四個導向柱之間，滑動架的內部設置有對稱分布的滑槽，前側的滑槽的左端滑動連接有復位書架；

4、復位機構：其包括驅動柄、弧形槽和推桿，所述驅動柄轉動連接于復位書架的左端，弧形槽設置于復位書架的內部，弧形槽的內部滑動連接有推桿，驅動柄的下端與推桿的左端固定連接，在驅動機構的作用下能夠?qū)崿F(xiàn)放書單元和送書單元橫向移動和豎向的移動，進而實現書籍的準確推送和準確復位，有效節省了人力，提高了智慧圖書柜的使用便捷程度。

5、進一步的，所述書架的右側表面設置有控制器，控制器的輸入端與外部電源電連接，控制各個電器。

6、進一步的，所述驅動機構還包括橫向驅動組件，所述橫向驅動組件設置于滑動架的內部，橫向驅動組件包括轉軸、驅動皮帶輪一、傳動皮帶一和電機一，所述轉軸轉動連接于滑動架內部的左右兩端，左側的轉軸的上端固定連接有驅動皮帶輪一，右側的轉軸的上端固定連接有從動皮帶輪一，驅動皮帶輪一和從動皮帶輪一通過傳動皮帶一傳動連接，復位書架的下端與傳動皮帶一的前端固定連接，電機一設置于滑動架下表面的左端，電機一輸出軸的上端與左側的轉軸的下端固定連接，電機一的輸入端與控制器的輸出端電連接，實現復位書架和移動座的橫向移動。

7、進一步的，所述驅動機構還包括豎向驅動組件，所述豎向驅動組件設置于書柜的后端，豎向驅動組件包括旋轉軸、驅動皮帶輪二、傳動皮帶二和電機二，所述旋轉軸分別轉動連接于書柜后端的四角，上側的兩個旋轉軸的前端均固定連接有驅動皮帶輪二，下側的兩個旋轉軸的前端均固定連接有從動皮帶輪二，驅動皮帶輪二與豎向相鄰的從動皮帶輪二均通過傳動皮帶二傳動連接，左側的傳動皮帶二的左端和右側的傳動皮帶二的右端分別于滑動架的對應端固定連接，位于書柜左上角的旋轉軸的后端固定連接有驅動皮帶輪三，位于書柜左上角的旋轉軸的后端固定連接有驅動皮帶輪三，位于書柜右上角的旋轉軸的后端固定連接有從動皮帶輪三，驅動皮帶輪三和從動皮帶輪三通過傳動皮帶三傳動連接，電機二設置于書柜的后端，電機二輸出軸的前端與縱向相鄰的旋轉軸的后端固定連接，電機二的輸入端與控制器的輸出端電連接，實現復位書架和移動座的豎向移動。

8、進一步的，所述復位機構還包括電機三，所述電機三輸出軸的左端與驅動柄的上端固定連接，電機三的輸入端與控制器的輸出端電連接，為推桿轉動提供驅動力。

9、進一步的，還包括移動座，所述移動座滑動連接于后側的滑槽的內部，移動座的上端與傳動皮帶一的后端固定連接，移動座的下端設置有電動推桿，電動推桿伸縮端的前端固定連接有推板，電動推桿的輸入端與控制器的輸出端電連接，為書籍的推送提供驅動力。

10、進一步的，所述書架的內部固定連接有均勻分布的放置板，放置板的上下兩端，書架的頂壁和書架的底壁均固定連接有均勻分布的固定柱，固定柱的中部均轉動連接有橡膠筒，書柜和書架之間的左端固定連接有兩個橫板，兩個橫板之間轉動連接有均勻分布的傳送筒，上側的橫板的上端設置有兩個電機四，電機四輸出軸的下端均與豎向相鄰的傳送筒的上端固定連接，電機四的輸入端均與控制器的輸出端電連接，便于圖書在智能圖書柜內部移動。

11、進一步的，所述書柜前側表面的右端設置有控制區，控制區的上端設置有觸控屏，控制區的下端設置有掃描器，觸控屏和掃描器均與控制器雙向電連接，便于人員選取和歸還圖書。

12、進一步的，所述書柜的后端設置有風機槽，風機槽的內部設置有風機，風機的輸入端與控制器的輸出端電連接，實現智能圖書柜的散熱。

13、進一步的，所述書柜的前端設置有觀察窗，書柜和書架之間的下端設置有出書槽，出書槽的后端固定連接有斜型板，出書槽的前端轉動連接有擋板，出書槽的前端固定連接有限位板，限位板與擋板配合安裝，書柜前側表面的左端設置有放書口，放書口的內部鉸接有倉門，便于人員拿取圖書。

14、與現有技術相比，本發明的有益效果是：本具備圖書自動復位功能的智慧圖書柜，具有以下好處：

15、以電機驅動橫向分布和豎向分布的皮帶輪機構，通過滑動架實現復位書架和推板進行豎向移動的同時，使得復位書架和推板進行橫向移動，大大縮短了復位書架和推板的移動時間，同時能夠代替人工進行圖書的精準復位和精準推送，有效節省了人力，提高了智慧圖書柜的使用便捷程度。

技術特征：

1.一種具備圖書自動復位功能的智慧圖書柜，包括書柜（1），書柜（1）的內部固定連接有書架（2），書柜（1）的內部固定連接有對稱分布的導向柱（9），其特征在于：還包括驅動機構（3）和復位機構（4）；

2.根據權利要求1所述的一種具備圖書自動復位功能的智慧圖書柜，其特征在于：所述書架（2）的右側表面設置有控制器（20），控制器（20）的輸入端與外部電源電連接。

3.根據權利要求2所述的一種具備圖書自動復位功能的智慧圖書柜，其特征在于：所述驅動機構（3）還包括橫向驅動組件（33），所述橫向驅動組件（33）設置于滑動架（31）的內部，橫向驅動組件（33）包括轉軸（331）、驅動皮帶輪一（332）、傳動皮帶一（333）和電機一（334），所述轉軸（331）轉動連接于滑動架（31）內部的左右兩端，左側的轉軸（331）的上端固定連接有驅動皮帶輪一（332），右側的轉軸（331）的上端固定連接有從動皮帶輪一，驅動皮帶輪一（332）和從動皮帶輪一通過傳動皮帶一（333）傳動連接，復位書架（5）的下端與傳動皮帶一（333）的前端固定連接，電機一（334）設置于滑動架（31）下表面的左端，電機一（334）輸出軸的上端與左側的轉軸（331）的下端固定連接，電機一（334）的輸入端與控制器（20）的輸出端電連接。

4.根據權利要求2所述的一種具備圖書自動復位功能的智慧圖書柜，其特征在于：所述驅動機構（3）還包括豎向驅動組件（34），所述豎向驅動組件（34）設置于書柜（1）的后端，豎向驅動組件（34）包括旋轉軸（341）、驅動皮帶輪二（342）、傳動皮帶二（343）和電機二（344），所述旋轉軸（341）分別轉動連接于書柜（1）后端的四角，上側的兩個旋轉軸（341）的前端均固定連接有驅動皮帶輪二（342），下側的兩個旋轉軸（341）的前端均固定連接有從動皮帶輪二，驅動皮帶輪二（342）與豎向相鄰的從動皮帶輪二均通過傳動皮帶二（343）傳動連接，左側的傳動皮帶二（343）的左端和右側的傳動皮帶二（343）的右端分別于滑動架（31）的對應端固定連接，位于書柜（1）左上角的旋轉軸（341）的后端固定連接有驅動皮帶輪三（10），位于書柜（1）左上角的旋轉軸（341）的后端固定連接有驅動皮帶輪三（10），位于書柜（1）右上角的旋轉軸（341）的后端固定連接有從動皮帶輪三，驅動皮帶輪三（10）和從動皮帶輪三通過傳動皮帶三傳動連接，電機二（344）設置于書柜（1）的后端，電機二（344）輸出軸的前端與縱向相鄰的旋轉軸（341）的后端固定連接，電機二（344）的輸入端與控制器（20）的輸出端電連接。

5.根據權利要求2所述的一種具備圖書自動復位功能的智慧圖書柜，其特征在于：所述復位機構（4）還包括電機三（41），所述電機三（41）輸出軸的左端與驅動柄（42）的上端固定連接，電機三（41）的輸入端與控制器（20）的輸出端電連接。

6.根據權利要求3所述的一種具備圖書自動復位功能的智慧圖書柜，其特征在于：還包括移動座（6），所述移動座（6）滑動連接于后側的滑槽（32）的內部，移動座（6）的上端與傳動皮帶一（333）的后端固定連接，移動座（6）的下端設置有電動推桿（7），電動推桿（7）伸縮端的前端固定連接有推板（8），電動推桿（7）的輸入端與控制器（20）的輸出端電連接。

7.根據權利要求2所述的一種具備圖書自動復位功能的智慧圖書柜，其特征在于：所述書架（2）的內部固定連接有均勻分布的放置板（12），放置板（12）的上下兩端，書架（2）的頂壁和書架（2）的底壁均固定連接有均勻分布的固定柱（13），固定柱（13）的中部均轉動連接有橡膠筒（14），書柜（1）和書架（2）之間的左端固定連接有兩個橫板，兩個橫板之間轉動連接有均勻分布的傳送筒（18），上側的橫板的上端設置有兩個電機四（19），電機四（19）輸出軸的下端均與豎向相鄰的傳送筒（18）的上端固定連接，電機四（19）的輸入端均與控制器（20）的輸出端電連接。

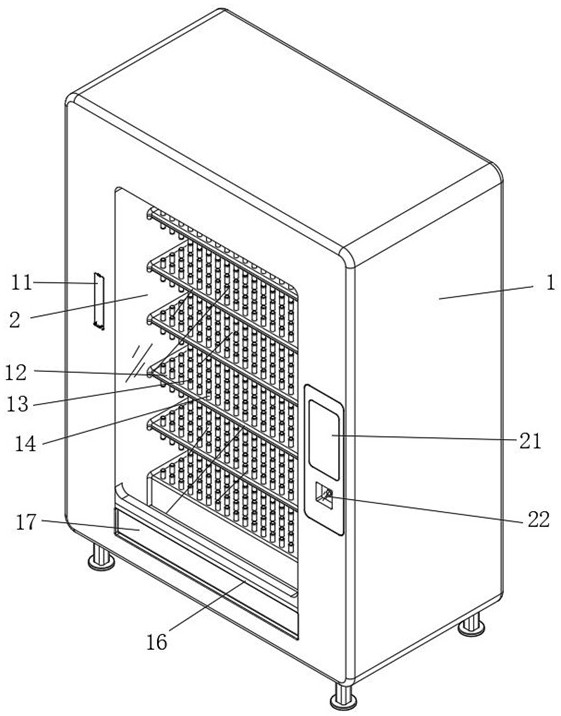

8.根據權利要求2所述的一種具備圖書自動復位功能的智慧圖書柜，其特征在于：所述書柜（1）前側表面的右端設置有控制區，控制區的上端設置有觸控屏（21），控制區的下端設置有掃描器（22），觸控屏（21）和掃描器（22）均與控制器（20）雙向電連接。

9.根據權利要求2所述的一種具備圖書自動復位功能的智慧圖書柜，其特征在于：所述書柜（1）的后端設置有風機槽，風機槽的內部設置有風機（23），風機（23）的輸入端與控制器（20）的輸出端電連接。

10.根據權利要求1所述的一種具備圖書自動復位功能的智慧圖書柜，其特征在于：所述書柜（1）的前端設置有觀察窗，書柜（1）和書架（2）之間的下端設置有出書槽，出書槽的后端固定連接有斜型板（15），出書槽的前端轉動連接有擋板（17），出書槽的前端固定連接有限位板（16），限位板（16）與擋板（17）配合安裝，書柜（1）前側表面的左端設置有放書口，放書口的內部鉸接有倉門（11）。

技術總結
本發明公開了一種具備圖書自動復位功能的智慧圖書柜，包括書柜，書柜的內部固定連接有書架，書柜的內部固定連接有對稱分布的導向柱，其特征在于：還包括驅動機構和復位機構；驅動機構：其包括滑動架和滑槽，所述滑動架滑動連接于四個導向柱之間，滑動架的內部設置有對稱分布的滑槽，前側的滑槽的左端滑動連接有復位書架；復位機構：其包括驅動柄、弧形槽和推桿，所述驅動柄轉動連接于復位書架的左端，該具備圖書自動復位功能的智慧圖書柜，在驅動機構的作用下能夠?qū)崿F(xiàn)放書單元和送書單元橫向移動和豎向的移動，進而實現書籍的準確推送和準確復位，有效節省了人力，提高了智慧圖書柜的使用便捷程度。

技術研發人員：阮毅,吳振濤
受保護的技術使用者：佛山創智星空云信息科技有限公司
技術研發日：
技術公布日：2025/4/28
