本技術涉及閘門檢修領域，具體是一種拼裝組合式閘門檢修裝置。

背景技術：

1、閘門是水利工程中重要的水利設施，由于其長期處在水壓環境中，頻繁的使用極易造成閘門或者閘門槽的損壞。從而造成啟閉困難，影響閘門的正常使用，為此需要定期對閘門或閘門槽進行檢修和清理。

2、但是，現有技術閘門檢修方式有人工水下作業，人工水下作業由于作業過程處在水下，作業環境復雜，效率較低，且存在較大的安全隱患。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種拼裝組合式閘門檢修裝置，解決了上述背景中提到的問題。

2、本實用新型提供如下技術方案：一種拼裝組合式閘門檢修裝置，包括檢修箱，所述檢修箱包括第一箱體、第二箱體，所述第一箱體及所述第二箱體的內部均陣列安裝有肋筋，所述第一箱體及所述第二箱體的側端安裝有橡膠止水帶，所述第一箱體及所述第二箱體的的內側陣列安裝有爬梯，所述爬梯的兩側位于所述肋筋的內部設置有斜撐。

3、作為本實用新型再進一步的方案：所述第一箱體及所述第二箱體的上端外側安裝有鎖牌，所述第一箱體及所述第二箱體的下端外側安裝有鎖扣。

4、作為本實用新型再進一步的方案：所述第一箱體及所述第二箱體的內部設置有排水管，所述排水管的外側位于所述斜撐的一側安裝有水管卡扣，所述排水管的下端安裝有水泵。

5、作為本實用新型再進一步的方案：所述斜撐與所述肋筋通過焊接固定，所述橡膠止水帶通過鉚釘與所述第一箱體及所述第二箱體固定連接。

6、作為本實用新型再進一步的方案：所述鎖扣與所述鎖牌卡接。

7、作為本實用新型再進一步的方案：所述第一箱體及所述第二箱體的側端位于所述橡膠止水帶的內部設置有對接凸起。

8、作為本實用新型再進一步的方案：所述肋筋與所述第一箱體及所述第二箱體通過焊接固定。

9、與現有技術相比，本實用新型的有益效果是：

10、1、第一箱體和第二箱體組合裝置與構筑體形成的密封結構，有利于排干檢修箱與閘門位置組合位置內部的水體，形成干作業環境，便于閘門或閘門槽檢修清理，提高作業效率和安全性。

11、2、裝置整體采用拼裝組合的方式調節裝置的高度，以適應不同水深的閘門檢修的工作場景，且可拆卸可重復使用，便于拼裝組合，具有較好的經濟性。

技術特征：

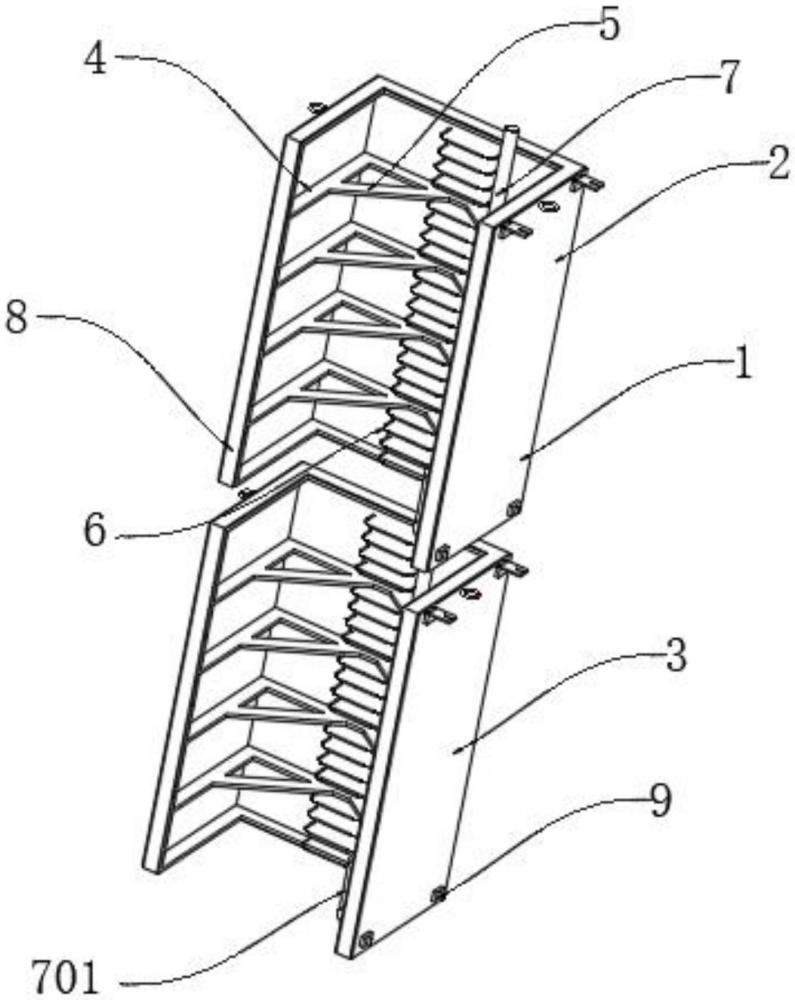

1.一種拼裝組合式閘門檢修裝置，包括檢修箱(1)，其特征在于，所述檢修箱(1)包括第一箱體(2)、第二箱體(3)，所述第一箱體(2)及所述第二箱體(3)的內部均陣列安裝有肋筋(4)，所述第一箱體(2)及所述第二箱體(3)的側端安裝有橡膠止水帶(8)，所述第一箱體(2)及所述第二箱體(3)的內側陣列安裝有爬梯(6)，所述爬梯(6)的兩側位于所述肋筋(4)的內部設置有斜撐(5)。

2.根據權利要求1所述的一種拼裝組合式閘門檢修裝置，其特征在于，所述第一箱體(2)及所述第二箱體(3)的上端外側安裝有鎖牌(10)，所述第一箱體(2)及所述第二箱體(3)的下端外側安裝有鎖扣(9)。

3.根據權利要求1所述的一種拼裝組合式閘門檢修裝置，其特征在于，所述第一箱體(2)及所述第二箱體(3)的內部設置有排水管(7)，所述排水管(7)的外側位于所述斜撐(5)的一側安裝有水管卡扣(501)，所述排水管(7)的下端安裝有水泵(701)。

4.根據權利要求1所述的一種拼裝組合式閘門檢修裝置，其特征在于，所述斜撐(5)與所述肋筋(4)通過焊接固定，所述橡膠止水帶(8)通過鉚釘與所述第一箱體(2)及所述第二箱體(3)固定連接。

5.根據權利要求2所述的一種拼裝組合式閘門檢修裝置，其特征在于，所述鎖扣(9)與所述鎖牌(10)卡接。

6.根據權利要求1所述的一種拼裝組合式閘門檢修裝置，其特征在于，所述第一箱體(2)及所述第二箱體(3)的側端位于所述橡膠止水帶(8)的內部設置有對接凸起。

7.根據權利要求1所述的一種拼裝組合式閘門檢修裝置，其特征在于，所述肋筋(4)與所述第一箱體(2)及所述第二箱體(3)通過焊接固定。

技術總結
本技術涉及閘門檢修領域，具體公開了一種拼裝組合式閘門檢修裝置,包括檢修箱，所述檢修箱包括第一箱體、第二箱體，所述第一箱體及所述第二箱體的內部均陣列安裝有肋筋，所述第一箱體及所述第二箱體的側端安裝有橡膠止水帶，所述第一箱體及所述第二箱體的的內側陣列安裝有爬梯，所述爬梯的兩側位于所述肋筋的內部設置有斜撐。第一箱體和第二箱體組合裝置與構筑體形成的密封結構，有利于排干檢修箱與閘門組合位置內部的水體，形成干作業環境，便于閘門或閘門槽檢修清理，提高作業效率和安全性。

技術研發人員：李曉燕,沈陽,成杰,郭梓越
受保護的技術使用者：中交上海航道局有限公司
技術研發日：20240621
技術公布日：2025/4/28
