本發明屬于建筑技術領域，具體涉及一種接樁錨筋保護架。

背景技術：

預應力方樁制作完成后，需要通過天吊吊起進行接樁，這時，由于預應力方樁內都安裝有接樁錨筋，天吊將方樁吊起后容易出現損壞接樁錨筋的現象，導致預應力方樁接樁受到影響。

現有技術中，接樁錨筋保護架本身具有剛性，在運輸過程中遭遇沖擊或是擠壓時會損傷錨筋，因此急需一種既有支撐作用又具有彈性能夠緩沖壓力的保護架。

技術實現要素：

本發明的目的是提供一種可以保護預應力方樁的接樁錨筋不受損壞的接樁錨筋保護架。

本發明為實現上述目的所采用的技術方案是：一種接樁錨筋保護架，包括兩根套管、U型支架、支撐柱和緊固螺絲，所述兩根套管通過套管橫梁固定連接，所述U型支架分別固定在兩根套管上，所述支撐柱與套管橫梁和兩根套管固定連接，U型支架的頂端分別設置有錨筋槽，緊固螺絲分別固定在兩根套管上。

進一步的，所述U型支架通過支架橫梁固定連接。

進一步的，所述錨筋槽為圓柱套管式或半圓凹槽式。

本發明一種接樁錨筋保護架，通過將保護架安裝在預應力方樁的錨筋上，可以防止預應力方樁在吊起和運輸時，U型支架既有支撐作用又能夠在遭受壓力時產生一定彈性形變進而緩沖壓力，可有效避免其上的接樁錨筋受到損壞。

附圖說明

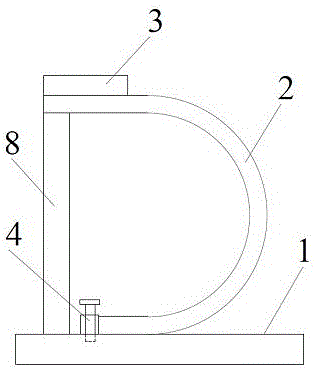

圖1是本發明一種接樁錨筋保護架的主視圖。

圖2是本發明一種接樁錨筋保護架的側視圖。

圖3是本發明一種接樁錨筋保護架安裝在預應力方樁錨筋上的示意圖。

圖中：1套管、2 U型支架、3、錨筋槽4、緊固螺絲、5套管橫梁、6支架橫梁、7錨筋、8支撐柱。

具體實施方式

如圖1、圖2和圖3所示，接樁錨筋保護架，包括兩根套管1、U型支架2、支撐柱8和緊固螺絲4，所述兩根套管1通過套管橫梁5固定連接，所述U型支架2分別固定在兩根套管1上，所述支撐柱8與套管橫梁5和兩根套管1固定連接，U型支架2的頂端分別設置有錨筋槽3，緊固螺絲4分別固定在兩根套管1上，所述U型支架可以在遭受沖擊力時產生一定的彈性形變，具有減震的作用；為進一步保護錨筋，所述U型支架2通過支架橫梁6固定連接；為進一步保護錨筋，所述錨筋槽3為圓柱套管式或半圓凹槽式，當接樁錨筋保護架安裝在預應力方樁錨筋上時，預應力方樁上面的兩根錨筋7放置在U型支架2頂端的錨筋槽3上，方樁下端的兩根錨筋7插入保護架下端的兩跟套管1內，這時，擰緊套管上的緊固螺絲4，將套管1內的錨筋7頂住，從而將保護架固定在預應力方樁端部的接樁錨筋上，本發明接樁錨筋保護架，通過將保護架安裝在預應力方樁的錨筋7上，預應力方樁在吊起或是運輸時，避免其上的接樁錨筋受到損傷。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
