本實用新型涉及一種輸送電工程基礎，具體地說是一種拼裝式預制混凝土基礎。

背景技術：

目前，輸送電工程基礎采用階梯式，現在方法都是現場澆筑施工方法。現場澆筑方法不足之處：工期長，地基開挖、基礎制作、混凝土養護、構支架移位后的基礎拆除，均需花費較長時間；費用高；勞動強度大，手工勞動多，且質量不好保證，對人員熟練程度要求較高；不能重復利用，浪費資源。另外，受東北氣候和夏季征地影響，現無法滿足國網公司合理工期標準，主要有三方面因素。一是受東北氣候影響，現場澆筑基礎工程最佳施工季節集中在每年的3-5月和10-12月份，共計六個月。1-3月份受東北氣候影響，采用冬季施工方法，基礎養生困難，基礎質量不易控制，且施工成本較高；5-10月份正值農作物成長期，臨時占地成本增大，施工進場困難；二是改造項目停電過渡時間較短，現場澆筑基礎一般養生期為15-20天，變電所內設備開關倒閘更換，停電過渡時間安排僅5-10天，部分基礎更換無法施工，嚴重影響工程進度；三是應急搶修周期較長，發生特殊自然災害，輸電線路受基礎養生時間影響，只能采取臨時搶修臨時措施，安全性不高，電網相對薄弱，抗擊災害能力下降，容易發生人身、設備和電網的次生災害。

綜上所述，現在急需一種施工快、減少停電時間，可重復利用、降低基礎造價，減輕勞動強度的輸送電工程基礎。

技術實現要素：

本實用新型的目的是要提供一種拼裝式預制混凝土基礎，該基礎施工快、停電時間短，可重復利用、降低基礎造價，減輕勞動強度，符合文明施工和環境保護的要求。

本實用新型的技術方案是：

拼裝式預制混凝土基礎從下到上由基座、下芯柱、上芯柱組成，所述基座內下部設有橫向的鋼板，鋼板上焊接有縱向的鋼柱A，鋼柱A頂端高于基座上端面；所述下芯柱內設有縱向的鋼管；所述上芯柱內設有縱向的鋼柱B，鋼柱B下端低于上芯柱下端面，上芯柱內設有地角螺栓，螺栓從上芯柱上端伸出，所述鋼柱A、鋼柱B、鋼管縱向中心線重合。

本實用新型的有益效果是：

1、施工快，減少停電過渡時間；

2、重復利用，降低基礎造價；

3、減少勞動強度；

4、符合文明施工和環境保護的要求。

附圖說明

圖1為本實用新型三部分插接后結構示意圖。

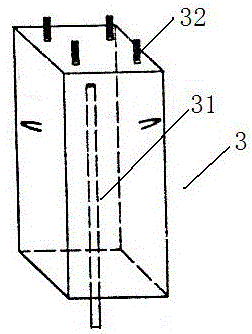

圖2為上芯柱結構示意圖。

圖3為下芯柱結構示意圖。

圖4為基座結構示意圖。

具體實施方式

近年我國在環境保護、節能減排、建設周期等方面都有高標準要求，而傳統現澆混凝土基礎方式存在諸多不足，這些不足對電力系統生產大修、技改工程、新建工程造成了制約。針對上述問題申請人發明了一種拼裝式預制混凝土基礎。該基礎為利用工廠化加工技術，提前預制基礎形式，從而實現快速進場拼裝，縮短基礎養生時間，加快施工進度的目的，有效解決冬季混凝土施工養生技術難題，提高事故應急處理能力。

該基礎具體結構從下到上由基座1、下芯柱2、上芯柱3組成，這樣重量輕，易于搬運。所述基座1上端設有與下芯柱2下端形狀大小相同的凹槽13、22，下芯柱2上端設有與上芯柱3下端形狀大小相同的凹槽，方便上芯柱和下芯柱2以及下芯柱和基礎連接吻合良好。所述所述基座1內下部設有橫向的鋼板11，鋼板11上焊接有縱向的鋼柱A12，鋼柱A12頂端高于基座項端300mm；所述下芯柱內設有縱向的鋼管22，鋼管長度為600mm；所述上芯柱內設有縱向的鋼柱B31，鋼柱B下端低于上芯柱下端面300mm，上芯柱內設有地角螺栓32，螺栓從上芯柱上端伸出，用于固定變電設備，所述基座、下芯柱2、上芯柱三者連接部分用混凝土樹脂粘接劑連接，所述鋼柱A、鋼柱B、鋼管縱向中心線重合。組裝時鋼柱A和鋼柱B插到鋼管內，由鋼管和鋼柱共同起到穩定平衡，抵抗剪切力的作用。

本預制拼裝式基礎適用于66千伏輸變電工程基礎，適應擴展至220千伏變電設備基礎（不含主變）。適用于變電站設備改造基礎施工，減少停電過渡時間。適用于應急事故搶修，基礎拼裝后組立新塔，直接恢復供電。本拼裝基礎可滿足不同基礎形式，混凝土強度，承載力符合現澆混凝土強度，單個模塊具有通用性，便于工廠化加工和運輸；拼裝模塊間連接方便可靠，易于現場組裝方便，造價低，拼裝后的混凝土基礎可以重復利用，更換部分預制模塊滿足改造設備基礎設計，縮短停電時間，降低工程造價成本。
