本實用新型涉及工程技術領域，尤其涉及沉箱箱內中排倉格填料斜溜槽。

背景技術：

沉箱箱內填料采用水上拋填，即自航舶貼靠碼頭沉箱前后沿，由挖掘機將回填石料倒入到倉格中，沉箱有三排倉格，船舶分別停靠沉箱前后沿對箱內拋石，對于沉箱中排倉格，由于距沉箱邊緣較遠，挖掘機作業不便，填料時容易將石料拋入相鄰倉格，對箱格內壁混凝土和頂部鋼筋產生破壞并且存在安全隱患。

現在采用的常規工藝一般是通過在倉格內壁掛模板或膠皮進行保護，但是箱格內壁混凝土的破壞依然嚴重，且解決不了鋼筋被破壞問題，施工完成后需重新調直，維修成本高。

技術實現要素：

本實用新型旨在解決現有技術的不足，而提供沉箱箱內中排倉格填料斜溜槽。

本實用新型為實現上述目的，采用以下技術方案：沉箱箱內中排倉格填料斜溜槽，其特征在于，包括底盤架、支撐桁架、托架、槽面和立柱，所述槽面為斜坡型，所述槽面的左端高于右端，所述槽面安裝于所述底盤架上方，所述槽面的右端與所述底盤架的右端平齊，所述立柱的數量有多個，所述立柱垂直安裝于所述槽面與所述底盤架之間，所述托架安裝于所述槽面的下表面，所述槽面的兩側還安裝有側壁，所述支撐桁架安裝于所述底盤架的下方。

特別的，所述支撐桁架的寬度小于所述底盤架的寬度。

特別的，所述底盤架采用工字鋼對抱制成。

本實用新型的有益效果是：本實用新型針對沉箱箱內中排倉格填料時使用的斜溜槽，有助于石料倒入槽面后在自重作用下落入中排倉格中，解決沉箱箱格內壁混凝土被拋石填料破壞嚴重的問題，節省了對被破壞的沉箱內壁混凝土的修補和鋼筋的調直維修成本。

附圖說明

圖1為本實用新型的結構示意圖；

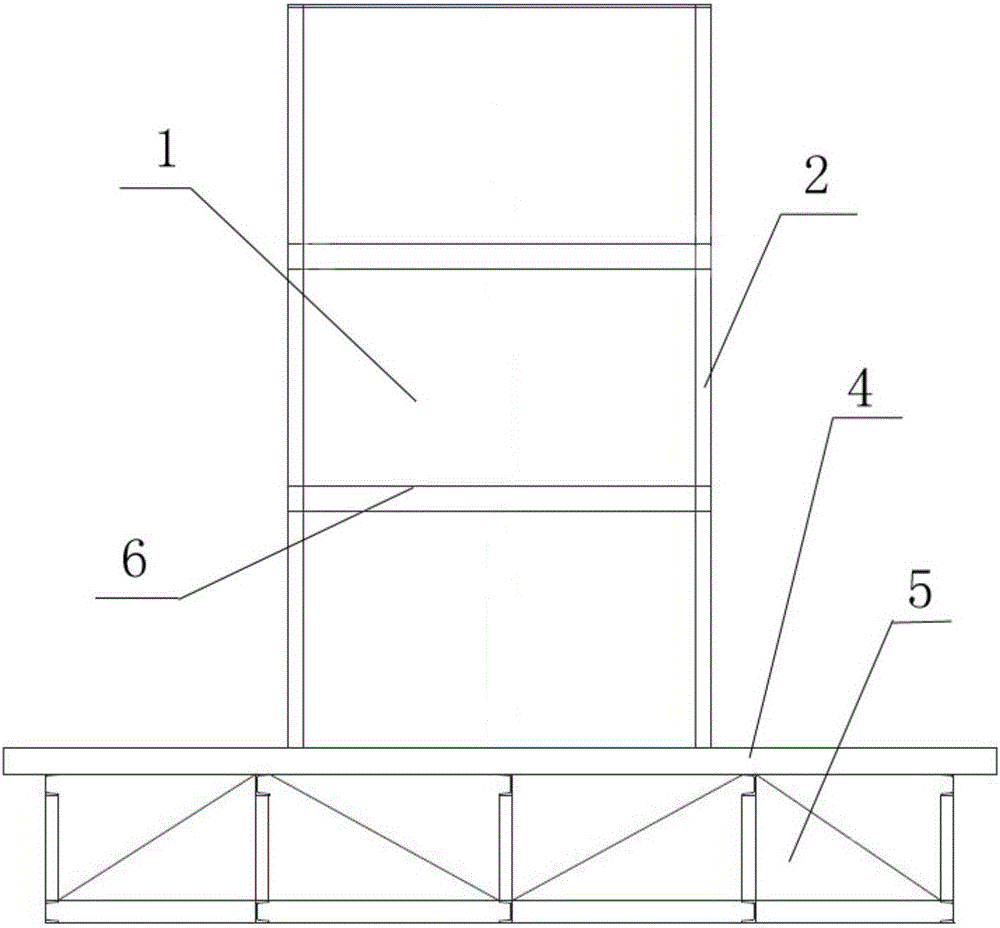

圖2為本實用新型的左側面示意圖；

圖3為本實用新型的底盤架結構示意圖；

圖中：1-槽面；2-側壁；3-立柱；4-底盤架；5-支撐桁架；6-托架；

以下將結合本實用新型的實施例參照附圖進行詳細敘述。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步說明：

如圖1、2、3所示，沉箱箱內中排倉格填料斜溜槽，其特征在于，包括底盤架4、支撐桁架5、托架6、槽面1和立柱3，所述槽面1為斜坡型，所述槽面1的左端高于右端，所述槽面1安裝于所述底盤架4上方，所述槽面1的右端與所述底盤架4的右端平齊，所述立柱3的數量有多個，所述立柱3垂直安裝于所述槽面1與所述底盤架4之間，所述托架6安裝于所述槽面1的下表面，所述槽面1的兩側還安裝有側壁2，所述支撐桁架5安裝于所述底盤架4的下方。

特別的，所述支撐桁架5的寬度小于所述底盤架4的寬度。

特別的，所述底盤架4采用工字鋼對抱制成。

本實用新型使用時，溜槽的底盤架4尺寸以沉箱前后沿倉格大小為準，將斜溜槽放置在需填料的中排倉格的相鄰兩側倉格上，下料口朝向中排倉格，填料時，石料倒入槽面1后在自重作用下落入中排倉格，解決沉箱箱格內壁混凝土被拋石填料破壞嚴重的問題。

上面結合附圖對本實用新型進行了示例性描述，顯然本實用新型具體實現并不受上述方式的限制，只要采用了本實用新型的方法構思和技術方案進行的各種改進，或未經改進直接應用于其它場合的，均在本實用新型的保護范圍之內。
