本實用新型涉及建筑施工領域，具體涉及一種基坑反拉支護結構。

背景技術：

地基及地下室工程施工時，基坑支護通常是在基坑內采用型鋼支護，當基坑面積較大時，即使基坑的深度不大也會耗用很多型鋼，生產成本過高；另一方面采用型鋼支護會占用混凝土結構的構造范圍，施工空間有限，會給施工帶來很多困難。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種節約生產成本、不占用基坑內空間便于進行混凝土結構施工的基坑反拉支護結構。

為解決上述技術問題本實用新型所采用的技術方案是：基坑反拉支護結構，基坑的四周側面都設置支護層，支護層上端都連接橫楞，橫楞上連接多根拉梁，拉梁的另一端連接插入地面的錨樁。

進一步的是：所述拉梁設置為長短交錯排布。

進一步的是：所述支護層的長度大于基坑的深度，支護層的頂端與地表齊平，下端插入基坑底部的土地中。

進一步的是：所述支護層插入基坑底部部分的長度大于基坑深度的三分之一。

進一步的是：所述支護層為拉森鋼板樁，拉森鋼板樁之間交錯扣合。

進一步的是：所述錨樁長度大于基坑深度的三分之二。

進一步的是：所述錨樁上端平行焊接有錨板。

進一步的是：所述錨板的長度大于錨樁長度的二分之一。

進一步的是：所述橫楞的轉角處設置角撐。

本實用新型的有益效果是：通過在基坑的側面設置支護層，基坑四周的土地中插入錨樁，通過拉梁將支護層和錨樁連接固定，實現基坑的反拉支護，基坑內不用再設置大量型鋼支護，反拉支護所用材料成本也較低，能大幅度降低生產成本；同時反拉支護設置在基坑外圍，不會占用基坑內的空間，為后續的混凝土結構施工留出空間。

附圖說明

圖1為本實用新型的俯視圖；

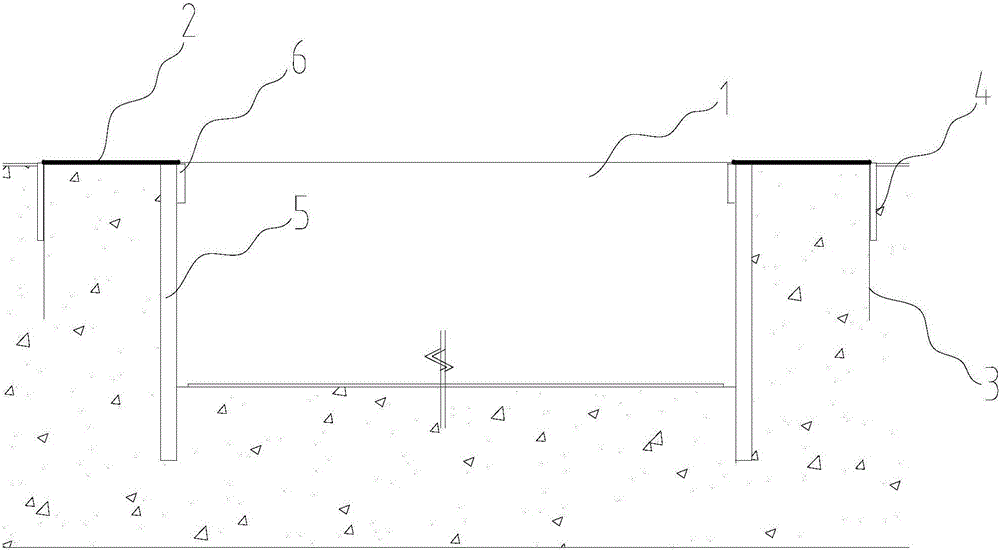

圖2為本實用新型的側面剖視圖；

圖3為本實用新型的局部放大示意圖；

圖中標記為：1-基坑、2-拉梁、3-錨樁、4-錨板、5-支護層、6-橫楞、7-角撐。

具體實施方式

為了便于理解本實用新型，下面結合附圖對本實用新型進行進一步的說明。

如圖1、圖2所示，本實用新型通過在基坑1的四周側面設置支護層5作為支撐面，支護層5的長度大于基坑1的深度，頂端與地表齊平，下端插入基坑1底部的土地中，支護層5的上端連接橫楞6，橫楞6為與基坑1的面積相同的矩形框架結構，橫楞6的轉角處設置角撐7，用以增加橫楞6轉角處的強度，避免產生形變；橫楞6上連接多根拉梁2，基坑1四周的地面中插入錨樁3，錨樁3的數量、位置與拉梁2一一對應，通過拉梁2作為橫楞6和錨樁3的連接結構，則拉梁2為支護層5提供了一個向外的拉力，能夠使支護層5固定牢固。

由于錨樁3所受的應力較大，若錨樁3都位于同于平面，則容易造成所處位置土地的應力集中，形成斷裂帶，造成錨樁3固定不牢固，因此如圖1所示，拉梁2設置為長短交錯排布，分散土地所受的應力，避免出現斷裂帶土質。

為了進一步增強錨樁3固定的穩固性，如圖2所示，在錨樁3的上端連接錨板4，將錨板4平行焊接在錨樁3后，再將錨樁3插入地面，錨板4能提高錨樁3與土地之間的阻力，使錨樁3的穩固性更好。

經過計算，支護層5插入基坑1底部的長度應大于基坑1深度的三分之一，錨樁3的長度應大于基坑1深度的三分之二，錨板4的長度應大于錨樁3長度的二分之一，能夠在保證本實用新型的穩固性的前提下節約生產成本。

如圖3所示，為了保證支護層5的強度，支護層5選用拉森鋼板樁，拉森鋼板樁強度較高，且相鄰拉森鋼板樁正反交錯設置并相互扣合，能有效加強對基坑1周邊土地的支護作用；拉森鋼板樁的施工簡單，能有效減少生產工期，且成本較低。
