本實用新型屬于土木工程領域，具體地說，涉及一種基坑排樁支護結構。

背景技術：

在珠江三角洲地區的深基坑工程特別是舊城改造工程遇到諸如：①在密集建筑區建高層，基坑開挖要考慮與相鄰建筑及城市管道之間的影響；②高層建筑的增多和功能的需要，許多工程都要求修建占地面積大且埋置較深的兩層甚至多層地下室，做內置撐量大且昂貴；③珠江三角洲屬?zèng)_積平原，軟土層較厚、地下水位高、含水層透水系數大；④施工場地狹窄，緊鄰建筑物有地下室，基坑支護不能打斜錨桿；⑤以往的基坑支護設置大量斜錨桿或錨索造成地下污染，不利于環保等等。

技術實現要素：

有鑒于此，本實用新型所要解決的技術問題是密集建筑區的深基坑支護樁由于緊鄰建筑有地下室不能設置后斜錨桿的支護難題。

為了解決上述技術問題，本實用新型公開了一種基坑排樁支護結構，包括：基坑支護排樁、止水帷幕、前后排樁斜撐；

所述基坑支護排樁設置為雙排樁，包括前排樁和后排樁；

所述前排樁和所述后排樁樁頂通過所述前后排樁斜撐連接；

所述止水帷幕設置為一排互相咬合的水泥攪拌樁，設置在所述前排樁和所述后排樁中間。

進一步的，所述止水帷幕采用深層攪拌樁。

進一步的，所述前排樁和后排樁均為鋼筋混凝土排樁。

進一步的，所述后排樁設有預應力豎向錨桿或預應力豎向錨索。

與現有技術相比，本實用新型可以獲得包括以下技術效果：

1)支護結構采用雙排鋼筋混凝土樁，兩排樁中間設置深層攪拌樁帷幕止水，同時形成樁土共同工作，可發揮支護體系的整體作用。

2)在狹窄場地可照常施工，支護結構采用預應力豎向錨桿。可避免斜錨桿對鄰近建筑物造成損壞和造成地下污染。

3)懸臂雙排樁深基坑支護體系是一種整體剛度大、穩定性好、變形位移小又不需要設置內支撐的支護體系，可方便土方開挖和地下室施工，縮短工期，節省投資。其支護擋土深度達9m。

當然，實施本實用新型的任一產品必不一定需要同時達到以上所述的所有技術效果。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本實用新型的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1是本實用新型實施例的基坑排樁支護結構的示意圖；

圖2是本實用新型實施例的雙排樁樁土共同工作的雙排樁相互位置平面圖。

具體實施方式

以下將配合附圖及實施例來詳細說明本實用新型的實施方式，藉此對本實用新型如何應用技術手段來解決技術問題并達成技術功效的實現過程能充分理解并據以實施。

本實用新型公開了一種基坑排樁支護結構，如圖1所示，包括：基坑支護排樁、止水帷幕3、前后排樁斜撐4；所述基坑支護排樁設置為雙排樁，包括前排樁1和后排樁2；所述前排樁1和所述后排樁2樁頂通過所述前后排樁斜撐4連接；所述止水帷幕3設置為一排互相咬合的水泥攪拌樁；設置 在所述前排樁1和所述后排樁2中間。

本實施例中，所述止水帷幕3采用深層攪拌樁。

可選地，所述前排樁1和后排樁2均為鋼筋混凝土排樁。

可選地，所述后排樁2設有預應力豎向錨桿5或預應力豎向錨索，本實施例中采用預應力豎向錨桿5；為了提高支護體系的穩定性、減小變形，采用樁—預應力豎向錨桿體系。

樁—預應力豎向錨桿體系，包括：預應力豎向錨桿的施工工藝和預應力豎向錨桿的張拉。

1、預應力豎向錨桿的施工工藝

預應力錨桿在后排樁混凝土達到強度的20％后，鉆Φ130孔穿透全樁直至深入中、微風化巖層。將預應力錨桿裝好固定端錨頭后，三根一束埋深至中、微風化巖的的適當深度，有預應力監測的鋼絞線要事先埋好應力傳感器，放入的無粘結預應力鋼絞線塑料保護套應確保完整無破損，若有局部破損應及時用膠帶修補，鋼絞線間無交叉。預應力鋼絞線就位并固定后，用水泥砂漿進行壓力灌漿，錨桿灌漿材料采用425號普通硅酸水泥，漿液水灰比0.45～0.5，有時也可加入一定量的粒徑小于2.0mm的砂子，采用純凈的自來水。必要時可加入一定量的外加劑或摻和料。灌漿壓力按0.4～0.5MPa控制。當混凝土強度高于設計強度的75％、水泥砂漿強度達到30MPa時進行張拉。

2、預應力豎向錨桿的張拉

預應力錨具的錨固力應能達到預應力桿體極限抗拉力的95％以上，且達到實測極限抗拉力時的總應變值應小于2％。張拉時按二次循環張拉，張拉作業以控制張拉力為主，實際伸長值與計算值核對，即實際伸長值與計算伸長值偏差在-5％～10％范圍內，若超出此值時應立即停止張拉，檢查原因，采取措施排除偏差后才能繼續張拉。張拉完畢后，預應力鋼絞線離錨具端部不小于400mm處，用手提砂輪將多余預應力鋼絞線切除。

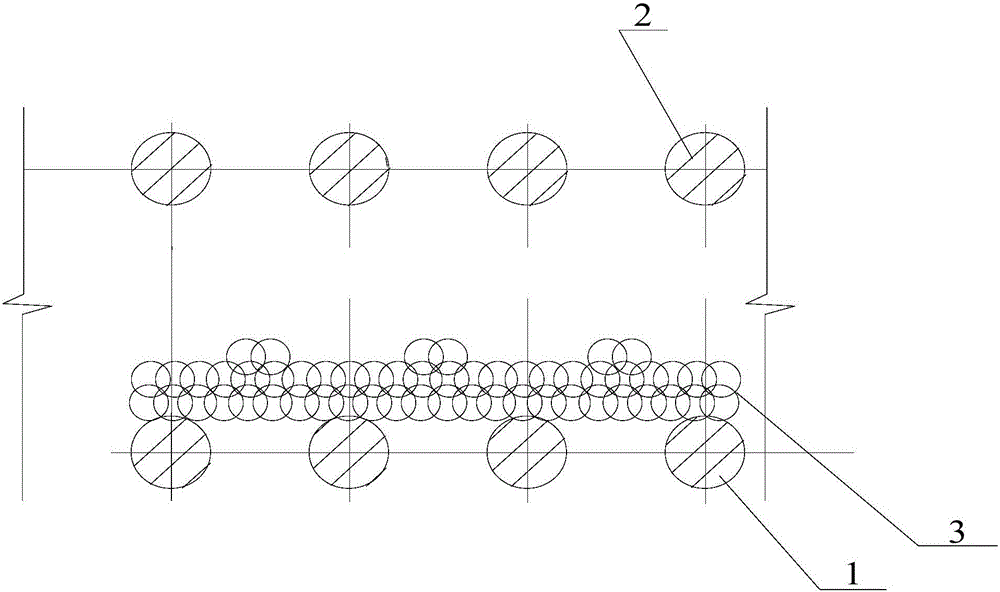

如圖2所示，為雙排樁樁土共同工作的雙排樁相互位置平面圖。

當基坑開挖深度小于7m，深基坑支護體系采用雙排鋼筋混凝土樁，常用d＝900@2200，前后排距3.5d呈梅花形布置，樁頂用冠梁和橫向連梁連接， 雙排樁中間采用深層攪拌樁，常用φ500做止水帷幕，深層攪拌樁形成土拱，間距同后排樁間距。

當基坑開挖深度為7～9m深或當場地狹窄時，1.1m～3.15m，雙排鋼筋混凝土樁采用前排大直徑鋼筋混凝土樁，常用d＝1000@1300，后排鋼筋混凝土樁，常用d＝900@3600。并在后排樁加預應力豎向錨桿。雙排樁中間采用深層攪拌樁做止水帷幕。

本實用新型提供一種基坑排樁支護結構，支護結構采用雙排鋼筋混凝土樁，兩排樁中間設置深層攪拌樁帷幕止水，同時形成樁土共同工作，可發揮支護體系的整體作用。

還需要說明的是，術語“包括”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的商品或者系統不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種商品或者系統所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的商品或者系統中還存在另外的相同要素。

上述說明示出并描述了本實用新型的若干優選實施例，但如前所述，應當理解本實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述實用新型構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本實用新型的精神和范圍，則都應在本實用新型所附權利要求的保護范圍內。
