本實用新型屬于建筑工程領域用組件，特別涉及一種新型的具有快速組裝配合度佳性能的新型的條形基礎。

背景技術：

預制裝配式結構有預制混凝土構件或部件裝配、連接而成，適應建筑工業化和住宅產業化的需求，具有施工速度快、制作精度高以及環保可持續等諸多優點，這種結構體系在歐美地區應用十分廣泛；國內的研究目前主要集中在預制框架結構領域，而對預制裝配式大板體系剪力墻與條形基礎這種類型的結構體系的研究并不多見，而且現有的裝配式隔震技術并不完善，一般會存在以下兩種問題：

①條形基礎的連接方式復雜，且連接強度低，容易出現傾倒，且與不易與地面配合。

②條形基礎制作較為復雜，且難以運送，條形基礎與剪力墻之間為剛性連接，隔震性能差。

技術實現要素：

本實用新型旨在提供一種易連接的條形基礎，其實現了良好的匹配連接方式，與地面相配合增強連接強度。

為達到上述目的所提供的技術方案為：一種新型的條形基礎，其包括，基臺，在基臺上方設有支撐平臺，支撐平臺和基臺成階梯狀結構，在支撐平臺的中央向兩側延伸開有條形槽體，條形槽體的內腔由上到下成漸變縮小的三角形，條形槽體的槽底低于基臺的上表面，在 支撐平臺上分別位于條形槽一側設有第一凸條，位于條形碼另一側設有第二凸條，第一凸條和第二凸條上都開有多個連接孔，連接孔貫穿所在凸條，所述的第一凸條和第二凸條以及條形槽相平行。

進一步的，在基臺下表面預埋有兩列螺桿，兩列螺桿分別分布在支撐平臺兩側。

進一步的，在凸條上開有的多個連接孔的中心都位于同一水平面上。

進一步的，所述的第一凸條的頂面和支撐平臺的上表面及其基臺的上表面相平行。

進一步的，所述的第一凸條和第二凸條以支撐平臺的中央成鏡像對稱。

進一步的，在條形槽體的內壁上鋪設附著有隔震棉。

本實用相對于現有技術相比具有以下有益效果：

通過兩個凸條配合一個條形槽的結構，保證可以進行快速穩固的連接。

通過將條形槽的槽體形狀設置為三角形以保證在插接過程中，便于基準定位，插接安裝。

通過在基準下表面設置多個螺柱，使得基準與地面穩固的進行連接，保證了連接的穩定性。

附圖說明

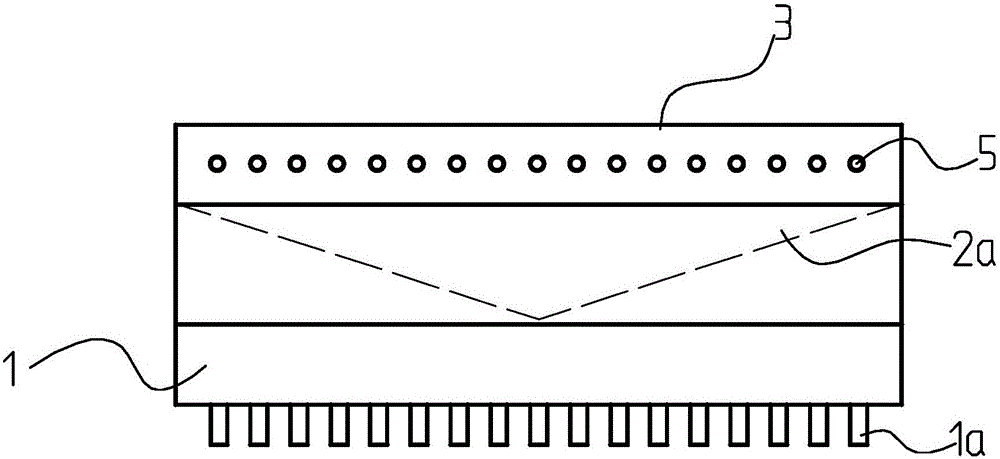

圖1為本實用新型軸視圖；

圖2為本實用新型剖視圖；

圖中的附圖標記為：基臺1、支撐平臺2、第一凸條3、第二凸條4、連接孔5、螺桿1a、條形槽體2a。

具體實施方式

以下結合附圖對本實用新型做進一步詳細說明：

提供了一種新型的條形基礎，其包括基臺，在基臺為扁平的方形塊體，在基臺的上方設有扁平塊體的支撐平臺，支撐平臺和基臺成階梯狀結構，在支撐平臺的中央向兩側延伸開有條形槽體，條形槽體的內腔形狀呈由上到下成漸變縮小的三角形，條形槽體的槽底低于基臺的上表面，在支撐平臺上分別位于條形槽一側設有第一凸條，位于條形碼另一側設有第二凸條，第一凸條和第二凸條上都開有多個連接孔，連接孔貫穿所在凸條，所述的第一凸條和第二凸條以及條形槽相平行。

如圖2所示，在基臺下表面預埋有兩列螺桿，兩列螺桿分別分布在支撐平臺兩側。

如圖1所示，在凸條上開有的多個連接孔的中心都位于同一水平面上。

如圖1所示，所述的第一凸條的頂面和支撐平臺的上表面及其基臺的上表面相平行。

為保證各方面均勻的受力狀態，所述的第一凸條和第二凸條以支撐平臺的中央成鏡像對稱。

在條形槽體的內壁上鋪設附著有隔震棉。

以下根據附圖對本實用新型的使用進行說明：

在日常使用中將基臺插入固定至地面上，使得螺桿與地面穩定相連，并且將設置有三角形連接塊的剪力墻插至支撐臺的條形開槽內，并通過在各個凸條上開有的開孔通過連接件將基臺與剪力墻連接起來。
