本實用新型涉及孔位中心定位施工，尤其涉及用于公路、鐵路橋梁工程中樁基工程的孔位中心定位裝置。

背景技術：

隨著我國高速公路、高速鐵路、城市建設的快速發展，各種橋梁、高層建筑等基礎設施工程大量建設，地基基礎工程技術得到了快速發展。樁基礎具有對周圍環境及鄰近建筑物影響小，能穿越各種復雜地層，適應各種地質條件，穩定性好、承載力大、沉降量小、抗震性能好等優點，在各類基礎設施工程中得到了廣泛應用。樁基礎孔位中心定位施工技術對樁基礎的質量至關重要，目前由于樁位偏差較大而導致樁身與墩柱(墻)偏心受力的質量事故，往往采取返工、補樁的挽救措施，給工程造成了一定的額外經濟損失。

技術實現要素：

本實用新型的目的在于克服已有技術的缺陷，提供一種確保樁基工程孔位中心定位準確，確保了樁基礎施工質量的一種用于樁基工程孔位中心的定位裝置。

本實用新型的一種用于樁基工程孔位中心的定位裝置，它包括四個螺紋鋼釬，所述的四個螺紋鋼釬一端具有螺紋并且另一端用于插入樁基孔位周邊的土層中固定，所述的四個螺紋鋼釬成十字交叉狀設置，在每一個螺紋鋼釬上螺紋連接有一個螺母墊片，四個所述的螺母墊片設置在同一水平面上，在相對設置的兩個螺母墊片上水平連接有一根繩，兩根繩成十字交叉狀，兩根繩的交叉點作為樁位中心，所述的四個螺紋鋼釬到樁位中心點的距離相等。

樁基工程孔位中心定位裝置，制作簡單，使用方便，有足夠的剛度、強度，體積小，便于攜帶，適合工地的流動使用。同時避免了樁基孔位中心偏差較大，導致樁身與墩柱(墻)偏心受力的質量事故和重新返工、補樁給工程造成經濟損失。

附圖說明

圖1是本實用新型的一種用于樁基工程孔位中心的定位裝置中的螺紋鋼釬的結構示意圖；

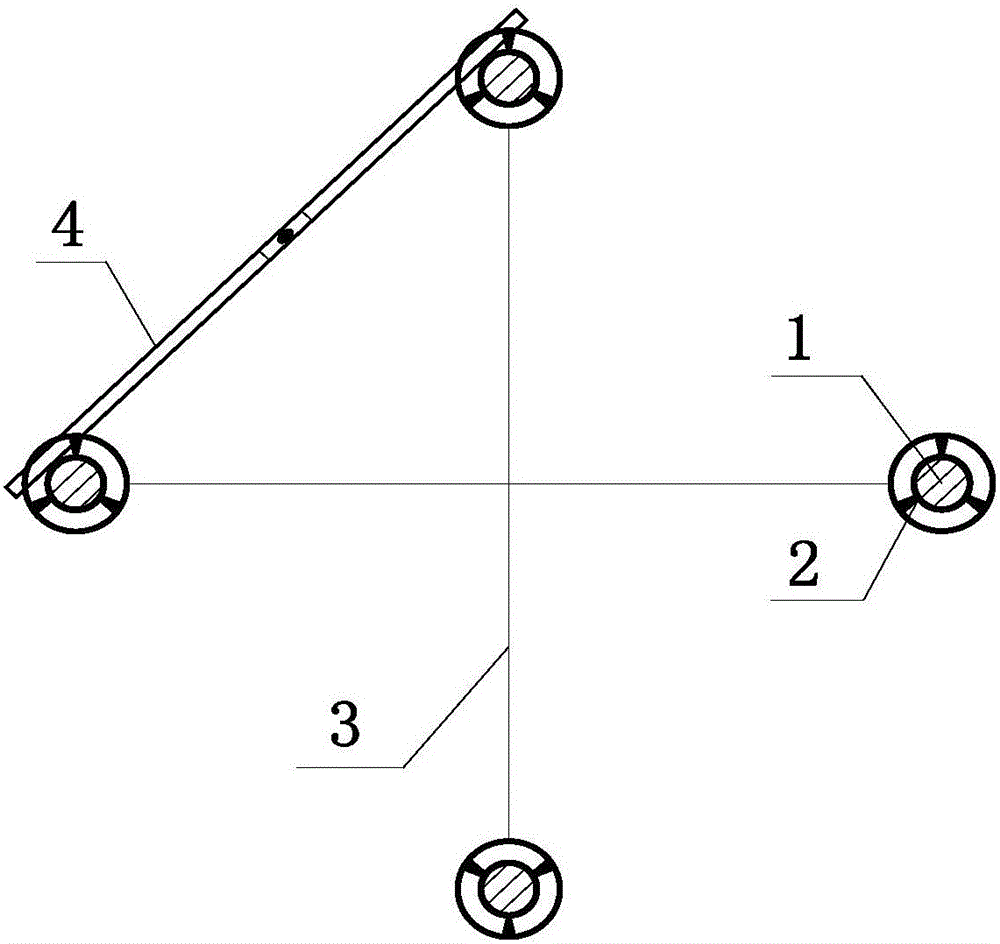

圖2是本實用新型的一種用于樁基工程孔位中心的定位裝置的安裝示意圖。

具體實施方式

下面結合附圖和具體實施例對本實用新型作以詳細描述。

如附圖所示的一種用于樁基工程孔位中心的定位裝置，它包括四個螺紋鋼釬1，所述的四個螺紋鋼釬1一端具有螺紋并且另一端用于插入樁基孔位周邊的土層中固定，所述的四個螺紋鋼釬1成十字交叉狀設置，在每一個螺紋鋼釬1上螺紋連接有一個螺母墊片2，四個所述的螺母墊片2設置在同一水平面上，在相對設置的兩個螺母墊片2上水平連接有一根繩3，兩根繩3成十字交叉狀，兩根繩3的交叉點作為樁位中心，所述的四個螺紋鋼釬1到樁位中心點的距離相等。

優選的螺紋鋼釬上部1/3長度范圍內帶螺紋，克服了由于樁基孔位周邊土層地勢高低不平的不利因素，上、下調節螺母墊片2，使四個所述的螺母墊片2在同一水平面上，拉線十字交叉快捷、準確定位樁孔中心。

本實用新型的一種用于樁基工程孔位中心的定位裝置的使用方法如下：(1)全站儀測量放樣出樁位中心點。(2)將通過樁位中心點的兩相交直線灑石灰標識，成十字交叉狀，直線長度比孔直徑長20-40cm。(3)在兩直線末端分別打入螺紋鋼釬1，使螺紋鋼釬1到樁位中心點的距離相等。(4)將螺母墊片2擰入螺紋鋼 釬1。(5)將水準尺平放在相鄰側的兩個螺母墊片2上，上、下調節鋼釬上的螺母墊片2，使水準尺4上的水準氣泡居中，確保所有螺母墊片2在同一水平面上。(6)將繩3系緊在螺母墊片2上，兩繩3交叉成十字狀，交點即為樁位中心。(7)根據孔徑大小，定出護筒埋設邊緣位置，埋設護筒。(8)鉆機就位施工，視樁基孔位地質情況每鉆進1-2m，從孔中提出鉆頭，重復步驟(5)-(6)定出樁位中心。重新調整鉆機位置，使鉆頭中心與樁位中心在同一豎向直線上，繼續鉆進至孔底高程。
