本發明涉及一種引水裝置，尤其涉及一種水利用引水裝置。

背景技術：

水利工程是用于控制和調配自然界的地表水和地下水，達到除害興利目的而修建的工程。也稱為水工程。水是人類生產和生活必不可少的寶貴資源，但其自然存在的狀態并不完全符合人類的需要。只有修建水利工程，才能控制水流，防止洪澇災害，并進行水量的調節和分配，以滿足人民生活和生產對水資源的需要。水利工程需要修建壩、堤、溢洪道、水閘、進水口、渠道、渡漕、筏道、魚道等不同類型的水工建筑物，以實現其目標。

水利工程建設中經常會遇到一些大水洼等阻礙，這是需要將其內的水排走，目前都是人工將水泵放入其中，再將水抽走，但有些過大過深的水洼，工人去放水泵存在危險性，因此亟需研發一種可移動的，可方便安全的將水泵放入水洼的引水裝置。

技術實現要素：

（1）要解決的技術問題

本發明為了克服水利工程建設中經常會遇到一些大水洼等阻礙，這是需要將其內的水排走，目前都是人工將水泵放入其中，再將水抽走，但有些過大過深的水洼，工人去放水泵存在危險性的缺點，本發明要解決的技術問題是提供一種可移動的，可方便安全的將水泵放入水洼的引水裝置。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種水利用引水裝置，包括有車輪、底板、安裝架、繞線輪、第一電機、拉線、伺服電機、左軸承座、定滑輪、水泵本體、螺母、第一支桿、右軸承座、絲桿、滑塊、滑軌、頂板和第二支桿，底板底部設有車輪，底板頂部中間設有安裝架，安裝架頂端設有頂板，頂板底部從左至右依次設有第二支桿、伺服電機、左軸承座、滑軌和右軸承座，第二支桿底端安裝有第一電機，第一電機上設有繞線輪，繞線輪上繞有拉線，左軸承座和右軸承座之間連接有絲桿，絲桿左端與伺服電機連接，絲桿上設有螺母，螺母與絲桿配合，滑軌上滑動式設有滑塊，滑塊與螺母連接，螺母底端設有第一支桿，第一支桿底端連接有定滑輪，拉線繞過定滑輪，并連接有水泵本體。

優選地，還包括有安裝座、第二電機、卷筒和水帶，安裝架右側中部設有安裝座，安裝座上安裝有第二電機，第二電機上連接有卷筒，卷筒上繞有水帶。

優選地，還包括有固定塊、彈簧、擠壓塊和插桿，安裝架右側下部設有固定塊，固定塊中間開有通孔，固定塊內中部左右對稱開有凹槽，凹槽內通過彈簧連接有擠壓塊，擠壓塊頂部中間開有卡槽，插桿和卡槽配合。

優選地，還包括有水箱、軟管和硬管，頂板頂部左側設有水箱，水箱左側連接有軟管，安裝架中部設有硬管，硬管左端與軟管連接，硬管右端位于通孔上方。

優選地，還包括有收集框，底板頂部右側放置有收集框。

優選地，還包括有放置板，頂板底部右端設有放置板。

工作原理：當需要對水洼進行引水操作時，工人首先將裝置推動至水洼旁，然后工人控制伺服電機順時針旋轉，伺服電機帶動絲桿順時針旋轉，因為螺母與滑塊連接，所以只能螺母向右運動，螺母帶動第一支桿及其上裝置向右運動，進而帶動水泵本體向有運動，當水泵本體運動至水洼的正上方時，工人控制伺服電機停止旋轉，然后工人控制第一電機逆時針旋轉，帶動繞線輪逆時針旋轉，繞線輪將拉線放松，水泵本體在重力作用下向下運動，進而使得水泵本體放入水洼內，當水泵本體到了水洼底部時，工人控制第一電機停止工作，然后工人啟動水泵，即可對水洼進行引水。當水洼內的水全部引出后，工人控制第一電機順時針旋轉，使得繞線輪將拉線收緊，進而帶動水泵本體離開水洼回到豎直方向初始位置后，工人控制第一電機停止工作，接著控制伺服電機逆時針旋轉，帶動螺母及其上裝置向左運動，使得水泵本體回到初始位置后，工人控制伺服電機停止工作，然后將裝置推走即可。

因為還包括有安裝座、第二電機、卷筒和水帶，安裝架右側中部設有安裝座，安裝座上安裝有第二電機，第二電機上連接有卷筒，卷筒上繞有水帶，引水時需要使用到水帶，將水洼內的水引致排放處，此時工人控制第二電機順時針旋轉，第二電機帶動卷筒順時針旋轉，使得水帶被放開，工人先將水帶一端連接到水泵本體上，當水帶另一端也放開后，工人控制第二電機停止工作，接著工人將水帶另一端放入排放處，如此，使得水帶更好攜帶，使用更加方便。

因為還包括有固定塊、彈簧、擠壓塊和插桿，安裝架右側下部設有固定塊，固定塊中間開有通孔，固定塊內中部左右對稱開有凹槽，凹槽內通過彈簧連接有擠壓塊，擠壓塊頂部中間開有卡槽，插桿和卡槽配合，在引水操作完畢后，工人需要將水帶繞上，但水帶經過使用后內部存在臟物，所以需要將其內的臟物清理干凈，此時工人先將水帶一端穿過通孔，然后將插桿拔出，擠壓塊在彈簧的彈力作用下靠攏，擠壓水帶，然后工人拉動水帶，先將水帶穿過通孔的一端固定在卷筒上，再控制旋轉電機逆時針旋轉，帶動卷筒逆時針旋轉，進而將水帶繞起，在繞水帶的同時，水帶一直本擠壓塊擠壓著，進而將其內的臟物擠出，當水帶全部繞起后，工人將擠壓塊壓入凹槽，再將插塊插入卡槽內，使得擠壓塊被固定，使得水帶保持干凈，排水效果更好，延長其使用壽命。

因為還包括有水箱、軟管和硬管，頂板頂部左側設有水箱，水箱左側連接有軟管，安裝架中部設有硬管，硬管左端與軟管連接，硬管右端位于通孔上方，在收起水帶時，水帶外表面會有臟物，并且擠壓塊對水帶清理完畢后，擠壓塊和通孔上會沾有臟物，此時水箱內的清水通過軟管流入硬管，再通過硬管流出，對水帶外表面、擠壓塊和通孔進行沖洗，使得裝置保持整潔，延長了裝置的使用壽命。

因為還包括有收集框，底板頂部右側放置有收集框，沖洗水帶外表面、擠壓塊和通的污水流入收集框內，避免了隨意排放污水造成的環境污染。

因為還包括有放置板，頂板底部右端設有放置板，在水泵本體不是用時，將水泵放置在放置板上，延長了拉線的使用壽命，并且避免了水泵本體砸落造成安全事故。

本發明的控制方式是通過人工控制，人工控制的控制電路通過本領域的技術人員簡單編程即可實現，屬于本領域的公知常識，并且本發明主要用來保護機械裝置，所以本發明不在詳細解釋控制方式和電路連接。

（3）有益效果

本發明通過控制第一電機工作，收放拉線帶動水泵本體上下運動，通過控制伺服電機工作，帶動水泵本體左右運動，使得水泵本體運動至水洼正上方，再將水泵本體放入水洼底部，使得水洼內的水基本被引走，操作方便，安全可靠。

附圖說明

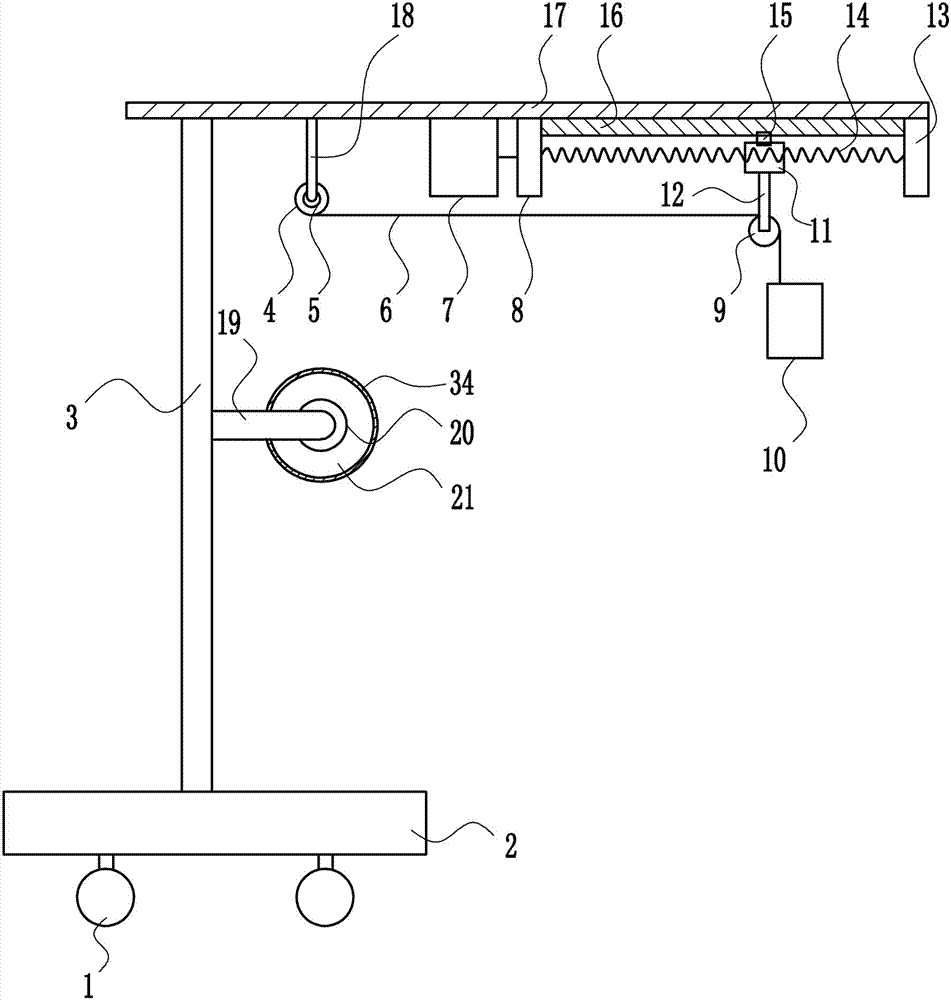

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

圖4為本發明的第四種主視結構示意圖。

圖5為本發明的第五種主視結構示意圖。

圖6為本發明a的放大主視結構示意圖。

圖7為本發明擠壓塊的主視結構示意圖。

附圖中的標記為：1-車輪，2-底板，3-安裝架，4-繞線輪，5-第一電機，6-拉線，7-伺服電機，8-左軸承座，9-定滑輪，10-水泵本體，11-螺母，12-第一支桿，13-右軸承座，14-絲桿，15-滑塊，16-滑軌，17-頂板，18-第二支桿，19-安裝座，20-第二電機，21-卷筒，22-固定塊，23-彈簧，24-擠壓塊，25-凹槽，26-插桿，27-通孔，28-水箱，29-軟管，30-硬管，31-收集框，32-放置板，33-卡槽，34-水帶。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種水利用引水裝置，如圖1-7所示，包括有車輪1、底板2、安裝架3、繞線輪4、第一電機5、拉線6、伺服電機7、左軸承座8、定滑輪9、水泵本體10、螺母11、第一支桿12、右軸承座13、絲桿14、滑塊15、滑軌16、頂板17和第二支桿18，底板2底部設有車輪1，底板2頂部中間設有安裝架3，安裝架3頂端設有頂板17，頂板17底部從左至右依次設有第二支桿18、伺服電機7、左軸承座8、滑軌16和右軸承座13，第二支桿18底端安裝有第一電機5，第一電機5上設有繞線輪4，繞線輪4上繞有拉線6，左軸承座8和右軸承座13之間連接有絲桿14，絲桿14左端與伺服電機7連接，絲桿14上設有螺母11，螺母11與絲桿14配合，滑軌16上滑動式設有滑塊15，滑塊15與螺母11連接，螺母11底端設有第一支桿12，第一支桿12底端連接有定滑輪9，拉線6繞過定滑輪9，并連接有水泵本體10。

實施例2

一種水利用引水裝置，如圖1-7所示，包括有車輪1、底板2、安裝架3、繞線輪4、第一電機5、拉線6、伺服電機7、左軸承座8、定滑輪9、水泵本體10、螺母11、第一支桿12、右軸承座13、絲桿14、滑塊15、滑軌16、頂板17和第二支桿18，底板2底部設有車輪1，底板2頂部中間設有安裝架3，安裝架3頂端設有頂板17，頂板17底部從左至右依次設有第二支桿18、伺服電機7、左軸承座8、滑軌16和右軸承座13，第二支桿18底端安裝有第一電機5，第一電機5上設有繞線輪4，繞線輪4上繞有拉線6，左軸承座8和右軸承座13之間連接有絲桿14，絲桿14左端與伺服電機7連接，絲桿14上設有螺母11，螺母11與絲桿14配合，滑軌16上滑動式設有滑塊15，滑塊15與螺母11連接，螺母11底端設有第一支桿12，第一支桿12底端連接有定滑輪9，拉線6繞過定滑輪9，并連接有水泵本體10。

還包括有安裝座19、第二電機20、卷筒21和水帶34，安裝架3右側中部設有安裝座19，安裝座19上安裝有第二電機20，第二電機20上連接有卷筒21，卷筒21上繞有水帶34。

實施例3

一種水利用引水裝置，如圖1-7所示，包括有車輪1、底板2、安裝架3、繞線輪4、第一電機5、拉線6、伺服電機7、左軸承座8、定滑輪9、水泵本體10、螺母11、第一支桿12、右軸承座13、絲桿14、滑塊15、滑軌16、頂板17和第二支桿18，底板2底部設有車輪1，底板2頂部中間設有安裝架3，安裝架3頂端設有頂板17，頂板17底部從左至右依次設有第二支桿18、伺服電機7、左軸承座8、滑軌16和右軸承座13，第二支桿18底端安裝有第一電機5，第一電機5上設有繞線輪4，繞線輪4上繞有拉線6，左軸承座8和右軸承座13之間連接有絲桿14，絲桿14左端與伺服電機7連接，絲桿14上設有螺母11，螺母11與絲桿14配合，滑軌16上滑動式設有滑塊15，滑塊15與螺母11連接，螺母11底端設有第一支桿12，第一支桿12底端連接有定滑輪9，拉線6繞過定滑輪9，并連接有水泵本體10。

還包括有安裝座19、第二電機20、卷筒21和水帶34，安裝架3右側中部設有安裝座19，安裝座19上安裝有第二電機20，第二電機20上連接有卷筒21，卷筒21上繞有水帶34。

還包括有固定塊22、彈簧23、擠壓塊24和插桿26，安裝架3右側下部設有固定塊22，固定塊22中間開有通孔27，固定塊22內中部左右對稱開有凹槽25，凹槽25內通過彈簧23連接有擠壓塊24，擠壓塊24頂部中間開有卡槽33，插桿26和卡槽33配合。

實施例4

一種水利用引水裝置，如圖1-7所示，包括有車輪1、底板2、安裝架3、繞線輪4、第一電機5、拉線6、伺服電機7、左軸承座8、定滑輪9、水泵本體10、螺母11、第一支桿12、右軸承座13、絲桿14、滑塊15、滑軌16、頂板17和第二支桿18，底板2底部設有車輪1，底板2頂部中間設有安裝架3，安裝架3頂端設有頂板17，頂板17底部從左至右依次設有第二支桿18、伺服電機7、左軸承座8、滑軌16和右軸承座13，第二支桿18底端安裝有第一電機5，第一電機5上設有繞線輪4，繞線輪4上繞有拉線6，左軸承座8和右軸承座13之間連接有絲桿14，絲桿14左端與伺服電機7連接，絲桿14上設有螺母11，螺母11與絲桿14配合，滑軌16上滑動式設有滑塊15，滑塊15與螺母11連接，螺母11底端設有第一支桿12，第一支桿12底端連接有定滑輪9，拉線6繞過定滑輪9，并連接有水泵本體10。

還包括有安裝座19、第二電機20、卷筒21和水帶34，安裝架3右側中部設有安裝座19，安裝座19上安裝有第二電機20，第二電機20上連接有卷筒21，卷筒21上繞有水帶34。

還包括有固定塊22、彈簧23、擠壓塊24和插桿26，安裝架3右側下部設有固定塊22，固定塊22中間開有通孔27，固定塊22內中部左右對稱開有凹槽25，凹槽25內通過彈簧23連接有擠壓塊24，擠壓塊24頂部中間開有卡槽33，插桿26和卡槽33配合。

還包括有水箱28、軟管29和硬管30，頂板17頂部左側設有水箱28，水箱28左側連接有軟管29，安裝架3中部設有硬管30，硬管30左端與軟管29連接，硬管30右端位于通孔27上方。

還包括有收集框31，底板2頂部右側放置有收集框31。

還包括有放置板32，頂板17底部右端設有放置板32。

工作原理：當需要對水洼進行引水操作時，工人首先將裝置推動至水洼旁，然后工人控制伺服電機7順時針旋轉，伺服電機7帶動絲桿14順時針旋轉，因為螺母11與滑塊15連接，所以只能螺母11向右運動，螺母11帶動第一支桿12及其上裝置向右運動，進而帶動水泵本體10向有運動，當水泵本體10運動至水洼的正上方時，工人控制伺服電機7停止旋轉，然后工人控制第一電機5逆時針旋轉，帶動繞線輪4逆時針旋轉，繞線輪4將拉線6放松，水泵本體10在重力作用下向下運動，進而使得水泵本體10放入水洼內，當水泵本體10到了水洼底部時，工人控制第一電機5停止工作，然后工人啟動水泵，即可對水洼進行引水。當水洼內的水全部引出后，工人控制第一電機5順時針旋轉，使得繞線輪4將拉線6收緊，進而帶動水泵本體10離開水洼回到豎直方向初始位置后，工人控制第一電機5停止工作，接著控制伺服電機7逆時針旋轉，帶動螺母11及其上裝置向左運動，使得水泵本體10回到初始位置后，工人控制伺服電機7停止工作，然后將裝置推走即可。

因為還包括有安裝座19、第二電機20、卷筒21和水帶34，安裝架3右側中部設有安裝座19，安裝座19上安裝有第二電機20，第二電機20上連接有卷筒21，卷筒21上繞有水帶34，引水時需要使用到水帶34，將水洼內的水引致排放處，此時工人控制第二電機20順時針旋轉，第二電機20帶動卷筒21順時針旋轉，使得水帶34被放開，工人先將水帶34一端連接到水泵本體10上，當水帶34另一端也放開后，工人控制第二電機20停止工作，接著工人將水帶34另一端放入排放處，如此，使得水帶34更好攜帶，使用更加方便。

因為還包括有固定塊22、彈簧23、擠壓塊24和插桿26，安裝架3右側下部設有固定塊22，固定塊22中間開有通孔27，固定塊22內中部左右對稱開有凹槽25，凹槽25內通過彈簧23連接有擠壓塊24，擠壓塊24頂部中間開有卡槽33，插桿26和卡槽33配合，在引水操作完畢后，工人需要將水帶34繞上，但水帶34經過使用后內部存在臟物，所以需要將其內的臟物清理干凈，此時工人先將水帶34一端穿過通孔27，然后將插桿26拔出，擠壓塊24在彈簧23的彈力作用下靠攏，擠壓水帶34，然后工人拉動水帶34，先將水帶34穿過通孔27的一端固定在卷筒21上，再控制旋轉電機逆時針旋轉，帶動卷筒21逆時針旋轉，進而將水帶34繞起，在繞水帶34的同時，水帶34一直本擠壓塊24擠壓著，進而將其內的臟物擠出，當水帶34全部繞起后，工人將擠壓塊24壓入凹槽25，再將插塊插入卡槽33內，使得擠壓塊24被固定，使得水帶34保持干凈，排水效果更好，延長其使用壽命。

因為還包括有水箱28、軟管29和硬管30，頂板17頂部左側設有水箱28，水箱28左側連接有軟管29，安裝架3中部設有硬管30，硬管30左端與軟管29連接，硬管30右端位于通孔27上方，在收起水帶34時，水帶34外表面會有臟物，并且擠壓塊24對水帶34清理完畢后，擠壓塊24和通孔27上會沾有臟物，此時水箱28內的清水通過軟管29流入硬管30，再通過硬管30流出，對水帶34外表面、擠壓塊24和通孔27進行沖洗，使得裝置保持整潔，延長了裝置的使用壽命。

因為還包括有收集框31，底板2頂部右側放置有收集框31，沖洗水帶34外表面、擠壓塊24和通的污水流入收集框31內，避免了隨意排放污水造成的環境污染。

因為還包括有放置板32，頂板17底部右端設有放置板32，在水泵本體10不是用時，將水泵放置在放置板32上，延長了拉線6的使用壽命，并且避免了水泵本體10砸落造成安全事故。

本發明的控制方式是通過人工控制，人工控制的控制電路通過本領域的技術人員簡單編程即可實現，屬于本領域的公知常識，并且本發明主要用來保護機械裝置，所以本發明不在詳細解釋控制方式和電路連接。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
