本發明涉及建筑施工,具體涉及一種為智慧工地系統提供實時數據反饋的護坡錨固件。
背景技術:
1、護坡傳統的固定方式是采用錨固件進行固定,施工完畢后,因土體被覆蓋,人工巡查時,無法實時了解內部土體狀態,只能通過經驗觀察表面狀態,無法對內部的土體狀況進行實時監測并及時發現內部隱患。
技術實現思路
1、本申請提供了一種為智慧工地系統提供實時數據反饋的護坡錨固件,通過在錨固件的桿件主體上設置土體位移監測裝置以及水位監測裝置,并將監測裝置監測到的數據傳輸至智慧工體系統內,以對護坡土體的內部活動進行精確的實時監控,及時發現土體內部的隱患,防止邊坡土體因內部隱患發生災害。

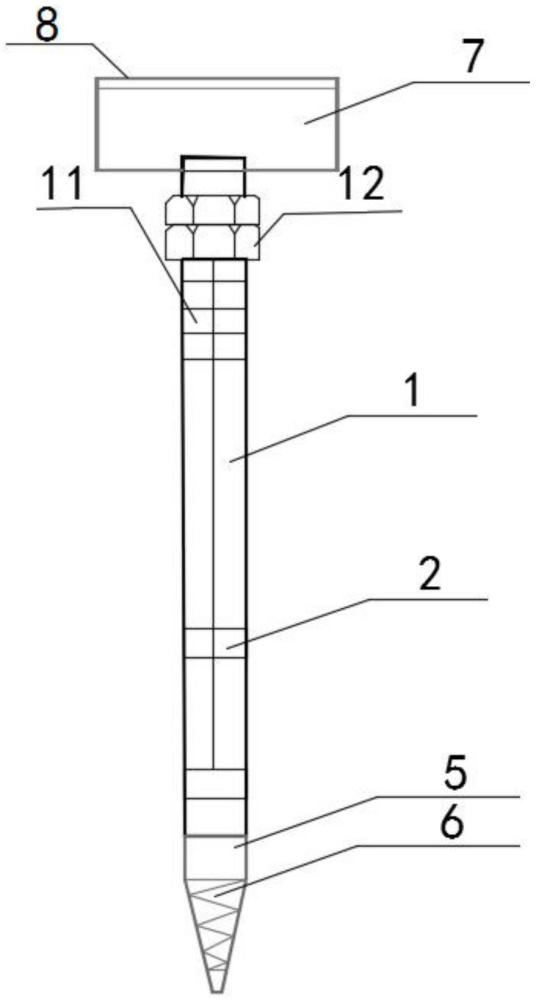

2、本發明提供一種為智慧工地系統提供實時數據反饋的護坡錨固件,包括至少一個護坡錨固件,護坡錨固件包括:用于錨入并固定至護坡土體內的桿件主體,所述桿件主體包括用于埋入土中的地下部和位于所述地下部上方的地上部,所述地下部內開設有空腔;設于所述空腔內的土體位移監測器;用于收集所述土體位移監測器的數據信號的數據信號收集器,所述數據信號收集器設置于所述地上部并與所述土體位移監測器電性連接;用于將所述數據信號收集器收集的數據傳輸至智慧工地系統的數據信號發射器,所述數據信號發射器設于所述地上部且與所述數據信號收集器電性連接。
3、本發明的進一步改進在于,所述桿件主體位于地下部的末端形成有便于所述主體桿件插入土體的尖端。
4、本發明的進一步改進在于,所述地下部上靠近所述尖端的位置設有地下水位監測器,所述地下水位監測器與所述數據信號收集器電性連接。
5、本發明的進一步改進在于,所述土體位移監測器沿所述空腔的長度方向間隔設有多個。
6、本發明的進一步改進在于,所述桿件主體位于所述地上部的始端設有一發射帽,所述數據信號收集器和所述數據信號發射器均設于所述發射帽內。
7、本發明的進一步改進在于,所述發射帽的外表面設有用于給所述土體位移監測器、數據信號收集器、數據信號發射器供電的太陽能電池板。
8、本發明的進一步改進在于,所述發射帽內設有用于存儲所述太陽能電池板產生的電能的存儲電池,所述存儲電池與所述土體位移監測器、數據信號收集器、數據信號發射器電性連接。
9、本發明的進一步改進在于,所述護坡錨固件的數量為多個,多個所述護坡錨固件沿護坡的傾斜方向間隔設置,且相鄰所述護坡錨固件之間通過拉繩相互連接,所述拉繩的兩端分別捆固于相鄰所述護坡錨固件的地上部。
10、本發明通過在錨固件的桿件主體上設置土體位移監測裝置以及水位監測裝置,并將監測裝置監測到的數據傳輸至智慧工體系統內,以對護坡土體的內部活動進行精確的實時監控,及時發現土體內部的隱患,防止邊坡土體發生災害。
1.一種為智慧工地系統提供實時數據反饋的護坡錨固件,包括至少一個護坡錨固件,其特征在于,所述護坡錨固件包括:用于錨入并固定至護坡土體內的桿件主體,所述桿件主體包括用于埋入土中的地下部和位于所述地下部上方的地上部,所述地下部內開設有空腔;設于所述空腔內的土體位移監測器;用于收集所述土體位移監測器的數據信號的數據信號收集器,所述數據信號收集器設置于所述地上部并與所述土體位移監測器電性連接;用于將所述數據信號收集器收集的數據傳輸至智慧工地系統的數據信號發射器,所述數據信號發射器設于所述地上部且與所述數據信號收集器電性連接。
2.如權利要求1所述的為智慧工地系統提供實時數據反饋的護坡錨固件,其特征在于,所述桿件主體位于所述地下部的末端形成有便于所述桿件主體插入土體的尖端。
3.如權利要求2所述的為智慧工地系統提供實時數據反饋的護坡錨固件,其特征在于,所述地下部上靠近所述尖端的位置設有地下水位監測器,所述地下水位監測器與所述數據信號收集器電性連接。
4.如權利要求所述1的為智慧工地系統提供實時數據反饋的護坡錨固件,其特征在于,所述土體位移監測器沿所述空腔的長度方向間隔設有多個。
5.如權利要求1中所述的為智慧工地系統提供實時數據反饋的護坡錨固件,其特征在于,所述桿件主體位于所述地上部的始端設有一發射帽,所述數據信號收集器和所述數據信號發射器均設于所述發射帽內。
6.如權利要求5所述的為智慧工地系統提供實時數據反饋的護坡錨固件,其特征在于,所述發射帽的外表面設有用于給所述土體位移監測器、數據信號收集器、數據信號發射器供電的太陽能電池板。
7.如權利要6所述的為智慧工地系統提供實時數據反饋的護坡錨固件,其特征在于,所述發射帽內設有用于存儲所述太陽能電池板產生的電能的存儲電池,所述存儲電池與所述土體位移監測器、數據信號收集器、數據信號發射器電性連接。
8.如權利要求1所述的為智慧工地系統提供實時數據反饋的護坡錨固件,其特征在于,所述護坡錨固件的數量為多個,多個所述護坡錨固件沿護坡的傾斜方向間隔設置,且相鄰所述護坡錨固件之間通過拉繩相互連接,所述拉繩的兩端分別捆固于相鄰所述護坡錨固件的地上部。
