本技術涉及地埋式消防栓，具體為一種地埋式消防栓。

背景技術：

1、消防栓，也稱為消火栓，是一種重要的固定式消防設施，消防栓作為消防水系統的組成部分，能夠在火災發生時提供必要的滅火用水，有助于消防員有效地撲滅火災，地埋式消防栓是一種室外地下消防供水設施，用于向消防車供水或直接與水帶、水槍聯接進行滅火，是室外必備消防供水的專用設施，安裝于地下，不影響市容、交通，當消防隊員需要用水滅火時，找到最近的地下消火栓，打開端蓋，拆除栓蓋，安裝好消防水管并開啟水閥，將消防水輸送至火災現場，存在一些問題，傳統的地埋式消防栓多位于地下消防井中，發生火災等緊急情況需要使用消防栓時，不便于快速拆卸拴蓋和安裝消防水管，消防水管從井內向上引出時會搭在井沿，長時間與井沿發生摩擦會大大減少消防水管的使用壽命，為此，我們提出一種地埋式消防栓。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種地埋式消防栓，能夠快速的抽出和收回消防栓拴體，方便快速拆卸拴蓋和安裝消防水管，平時還不影響市容和交通，還同時避免了消防水管與井沿發生摩擦使水管的用壽命降低，收回時還具有緩沖效果，不會損傷拴體，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種地埋式消防栓，包括預制箱、快速抽合機構和緩沖機構；

3、預制箱：其上端前側通過合頁鉸接有端蓋，預制箱的左右兩內壁均開設有導向槽，兩個導向槽之間滑動連接有一個安裝塊，安裝塊上端中部的安裝口內設有栓身，栓身上端的左右兩側分別設有拴蓋，栓身的下端中部設有進水口；

4、快速抽合機構：其設置于預制箱的內部上端；

5、緩沖機構：其設置于預制箱的內部下端，緩沖機構的上端與安裝塊的底端配合安裝，能夠快速的抽出和收回消防栓拴體，方便快速拆卸拴蓋和安裝消防水管，平時還不影響市容和交通，還同時避免了消防水管與井沿發生摩擦使水管的用壽命降低，收回時還具有緩沖效果，不會損傷拴體，收回時還具有緩沖效果，不會損傷拴體。

6、進一步的，所述快速抽合機構包括滑槽一、穩定塊和彈簧一，所述滑槽一分別開設于預制箱的左右兩內壁上端，穩定塊均滑動連接于滑槽一的內部，穩定塊的外側端分別與安裝塊的左右兩側配合安裝，穩定塊的內側端與滑槽一的內壁之間均設有彈簧一，可以使拴體移動時更穩定。

7、進一步的，所述快速抽合機構還包括滑槽二、鎖止塊和彈簧二，所述滑槽二開設于預制箱的后側壁上端，鎖止塊滑動連接于滑槽二的內部，鎖止塊的外側端與安裝塊的后側配合安裝，鎖止塊的內側端與滑槽二的內壁之間設有彈簧二，可以快速的固定拴體。

8、進一步的，所述快速抽合機構還包括滑柄和滑柄槽，所述滑柄槽開設于預制箱的上端后側中部，滑柄槽與滑槽二相連通，滑柄滑動連接于滑柄槽的內部，滑柄的下端與鎖止塊的上端后側固定連接，可以快速的收回拴體。

9、進一步的，所述緩沖機構包括底托、滑孔、滑柱、頂片和緩沖彈簧，所述底托分別固定連接于預制箱的左右兩內壁下端，底托的內部均開設有滑孔，滑柱均滑動連接于滑孔的內部，頂片均固定連接于滑柱的上端，頂片的上端與安裝塊的底端貼合，頂片的下端與底托的上端之間均設有緩沖彈簧，緩沖彈簧均套設于滑柱的外表面，可以為拴體的收回提供緩沖效果。

10、進一步的，所述預制箱的前端中部開設有避讓口，避讓口與進水口縱向相鄰，為外部進水管提供避讓效果。

11、進一步的，所述預制箱為四周向中間傾斜向下結構，可以快速的將箱內積水排出。

12、與現有技術相比，本實用新型的有益效果是：本地埋式消防栓，具有以下好處：

13、需要拉出拴體時，操作人員打開端蓋后，抓住栓身邊緣，就能將拴體全部拉出，隨著安裝塊的向上移動，安裝塊的后側上表面接觸鎖止塊，鎖止塊受到擠壓慢慢向后滑動，彈簧二受力被壓縮，安裝塊的后側全部經過鎖止塊后，彈簧二不受力回彈，鎖止塊回到原位，對安裝塊形成限位，安裝塊的左右兩側也同時接觸穩定塊，兩個穩定塊受到擠壓向外滑動，彈簧一受力被壓縮，安裝塊的左右兩側經過穩定塊后，彈簧一不受力回彈，穩定塊回到原位，對安裝塊形成輔助穩定作用，方便快速拆卸拴蓋和安裝消防水管的同時還避免了消防水管與井沿發生摩擦使水管的用壽命降低，收回拴體時，操作人員一手向上微抬栓身，一手快速的將滑柄向后撥動，滑柄帶著鎖止塊后移，彈簧二被壓縮，這時安裝塊的后側不受限制，栓身靠自重向下滑動，安裝塊的左右兩側也再次同時接觸穩定塊，兩個穩定塊受到擠壓向外滑動，彈簧一受力被壓縮，直至安裝塊的左右兩側經過穩定塊后，彈簧一不受力回彈，穩定塊回到原位，為栓身的收回增加了摩擦力，防止栓身快速下落損壞拴體，直至安裝塊底端接觸頂片，拴體的重量快速下壓頂片，滑柱同時向下滑動，緩沖彈簧再次被壓縮，此時，緩沖彈簧的彈性形變吸收了拴體下落時的沖擊力，有效的防止了拴體的損傷，然后關上端蓋，就完成了拴體的收回工作，不影響市容和交通，十分方便。

技術特征：

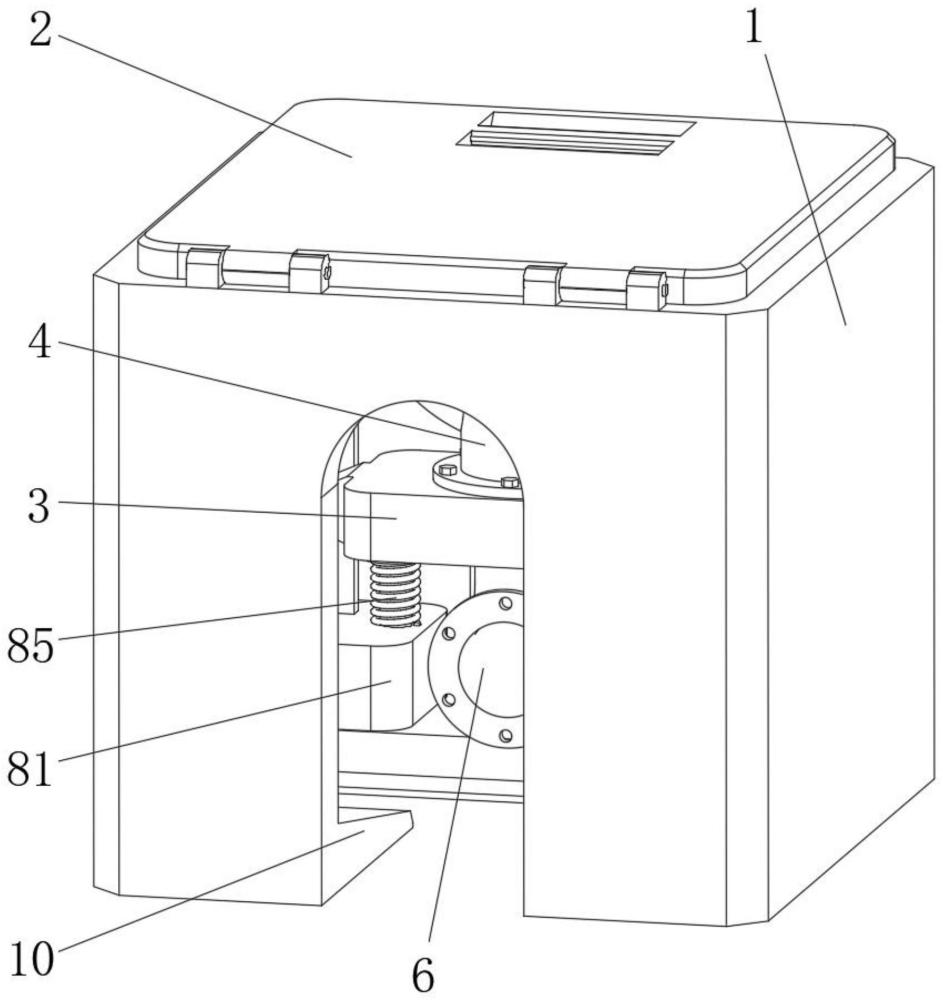

1.一種地埋式消防栓，其特征在于：包括預制箱(1)、快速抽合機構(7)和緩沖機構(8)；

2.根據權利要求1所述的一種地埋式消防栓，其特征在于：所述快速抽合機構(7)包括滑槽一(71)、穩定塊(72)和彈簧一(73)，所述滑槽一(71)分別開設于預制箱(1)的左右兩內壁上端，穩定塊(72)均滑動連接于滑槽一(71)的內部，穩定塊(72)的外側端分別與安裝塊(3)的左右兩側配合安裝，穩定塊(72)的內側端與滑槽一(71)的內壁之間均設有彈簧一(73)。

3.根據權利要求2所述的一種地埋式消防栓，其特征在于：所述快速抽合機構(7)還包括滑槽二(74)、鎖止塊(75)和彈簧二(76)，所述滑槽二(74)開設于預制箱(1)的后側壁上端，鎖止塊(75)滑動連接于滑槽二(74)的內部，鎖止塊(75)的外側端與安裝塊(3)的后側配合安裝，鎖止塊(75)的內側端與滑槽二(74)的內壁之間設有彈簧二(76)。

4.根據權利要求3所述的一種地埋式消防栓，其特征在于：所述快速抽合機構(7)還包括滑柄(77)和滑柄槽(78)，所述滑柄槽(78)開設于預制箱(1)的上端后側中部，滑柄槽(78)與滑槽二(74)相連通，滑柄(77)滑動連接于滑柄槽(78)的內部，滑柄(77)的下端與鎖止塊(75)的上端后側固定連接。

5.根據權利要求1所述的一種地埋式消防栓，其特征在于：所述緩沖機構(8)包括底托(81)、滑孔(82)、滑柱(83)、頂片(84)和緩沖彈簧(85)，所述底托(81)分別固定連接于預制箱(1)的左右兩內壁下端，底托(81)的內部均開設有滑孔(82)，滑柱(83)均滑動連接于滑孔(82)的內部，頂片(84)均固定連接于滑柱(83)的上端，頂片(84)的上端與安裝塊(3)的底端貼合，頂片(84)的下端與底托(81)的上端之間均設有緩沖彈簧(85)，緩沖彈簧(85)均套設于滑柱(83)的外表面。

6.根據權利要求1所述的一種地埋式消防栓，其特征在于：所述預制箱(1)的前端中部開設有避讓口(10)，避讓口(10)與進水口(6)縱向相鄰。

7.根據權利要求1所述的一種地埋式消防栓，其特征在于：所述預制箱(1)為四周向中間傾斜向下結構。

技術總結
本技術公開了一種地埋式消防栓，包括預制箱、快速抽合機構和緩沖機構，預制箱：其上端前側通過合頁鉸接有端蓋，預制箱的左右兩內壁均開設有導向槽，兩個導向槽之間滑動連接有一個安裝塊，安裝塊上端中部的安裝口內設有栓身，栓身上端的左右兩側分別設有拴蓋，栓身的下端中部設有進水口，快速抽合機構：其設置于預制箱的內部上端，緩沖機構：其設置于預制箱的內部下端，該地埋式消防栓，能夠快速的抽出和收回消防栓拴體，方便快速拆卸拴蓋和安裝消防水管，平時還不影響市容和交通，還同時避免了消防水管與井沿發生摩擦使水管的用壽命降低，收回時還具有緩沖效果，不會損傷拴體，收回時還具有緩沖效果，不會損傷拴體。

技術研發人員：馬文成,于信偉,王科
受保護的技術使用者：遼寧眾誠消防工程有限公司
技術研發日：20240402
技術公布日：2025/4/28
