本技術屬于螺桿式啟閉機，具體涉及一種具有行程限位功能的螺桿式啟閉機。

背景技術：

1、螺桿啟閉機又稱螺桿式啟閉機，是一種用螺紋桿直接或通過導向滑塊、連桿與閘門門葉相連接，螺桿上下移動以啟閉閘門的機械。隨著水利水電工程的廣泛開展，用于水庫灌區河道堤壩，水力電站等工程項目上的啟閉機，閘門被大量采用。而其安裝調試技術及使用保養的知識也應大力推廣。針對建筑安裝單位和使用管理部門，應該普及此項技術與知識，方能確保工程質量，發揮工程效益。

2、隨著科技的飛速發展，水利方面對閘門啟閉高度是有限制的，其中最簡單的方法是傳感器檢測然后來控制驅動電機來控制高度，但是一方面能傳感器是需要一直保持通電才能工作，不符合節能效果，另一方水利惡劣的環境傳感器經常出現故障，因此需要研發出一種低成本、不易出故障且節能的具有行程限位功能的螺桿式啟閉機來滿足實際需求。

技術實現思路

1、本實用新型的目的在于提供一種具有行程限位功能的螺桿式啟閉機，克服了現有技術的不足，解決了現有傳感器式行程限位的不節能、易損壞的弊端，通過機械式觸發式開關來控制驅動電機的通斷電，從而完成限位。

2、為解決上述問題，本實用新型所采取的技術方案如下：

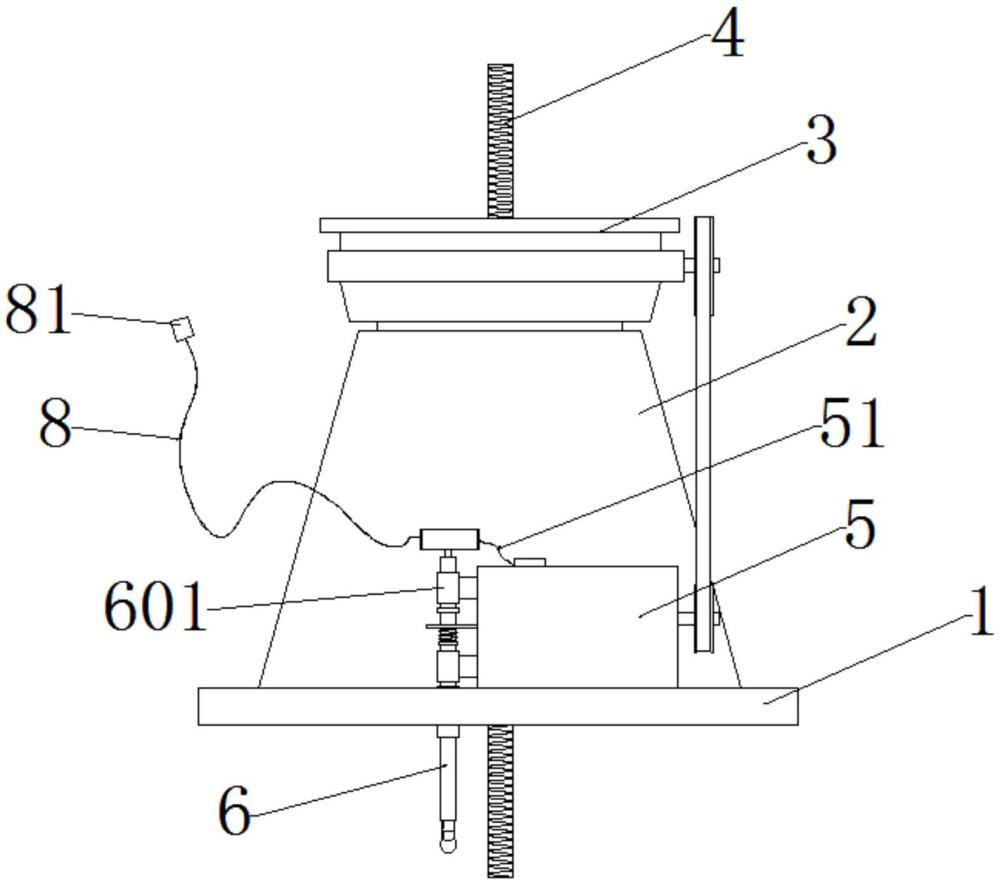

3、一種具有行程限位功能的螺桿式啟閉機，包括底座、支撐部、啟閉齒輪箱、螺紋拉桿和驅動電機，啟閉齒輪箱通過支撐部固定在底座上方，螺紋拉桿豎直的安裝在啟閉齒輪箱上，驅動電機和啟閉齒輪箱連接驅動其工作，驅動電機上設有電源線，電源線包括火線和零線，底座上通過豎直滑套設置有豎直限位桿，支撐部上位于豎直限位桿正上方設置有觸發式開關，豎直限位桿頂部設有導電彈片，導電彈片位于觸發式開關內通過導電彈片上下移動控制觸發式開關打開或關閉，電源線通過觸發式開關和導線連接有電源插頭。

4、進一步，觸發式開關包括外殼、導電柱一、導電柱二和導電柱三，導電柱二和導電柱三位于同一水平位置，導電柱一位于導電柱二和導電柱三上方呈三角位置固定，導電彈片位于導電柱二和導電柱三上方，導電彈片下表面中間通過彈簧與豎直限位桿頂部連接，導電彈片在豎直限位的作用下兩端分別與導電柱二和導電柱三接觸，將導電柱二和導電柱三導通。

5、進一步，零線通過導電柱一和導線連接與電源插頭連接，火線與導電柱二連接，導電柱三通過導線連接與電源插頭連接。

6、進一步，豎直限位桿位于底座下的部分為伸縮桿機構，伸縮桿機構的最下端為球形結構。

7、進一步，伸縮桿機構伸縮上設置有鎖止結構。

8、進一步，伸縮桿機構上設置有長度刻度。

9、進一步，支撐部外或驅動電機外設有若干個加固型導向套，若干個加固型導向套和豎直限位桿上部配合。

10、進一步，豎直限位桿桿身上位于加固型導向套或者豎直滑套下方位置設有限位塊，在豎直限位桿被向上頂?shù)臅r(shí)候，限位塊與加固型導向套或者豎直滑套接觸，防止豎直限位桿無限的向上移動對觸發式開關進行破壞。

11、進一步，支撐部外或驅動電機外還設有擋板，擋板上設置有讓位孔，豎直限位桿穿過讓位孔，豎直限位桿上位于擋板下方設置有擋環，豎直限位桿上位于擋環和擋板之間設置有彈簧結構，在彈簧的作用下豎直限位桿受到向下的作用力，從而保證導電彈片在沒有外力的時候和導電柱二和導電柱三保持接觸狀態。

12、本實用新型與現有技術相比較，具有以下有益效果：

13、本實用新型所述一種具有行程限位功能的螺桿式啟閉機，設計一根豎直限位桿，豎直限位桿為伸縮桿機構，在螺桿式啟閉機工作時，伸縮桿機構向著閘門方向固定，且伸縮置所需長度即可，驅動電機驅動閘門打開的時，在閘門向上移動，當其頂?shù)截Q直限位桿下端后，豎直限位桿被其向上頂，導電彈片向上移動，置與導電柱二和導電柱三脫離，驅動電機斷電，即閘門停止運動，整個行程限位功能是采用機械類結構控制，不需要額外的電力或者其他能源即可工作，且具體良好的穩定性，外部環境對其功能影響很小。

技術特征：

1.一種具有行程限位功能的螺桿式啟閉機，包括底座、支撐部、啟閉齒輪箱、螺紋拉桿和驅動電機，所述啟閉齒輪箱通過支撐部固定在底座上方，所述螺紋拉桿豎直的安裝在啟閉齒輪箱上，所述驅動電機和啟閉齒輪箱連接驅動其工作，所述驅動電機上設有電源線，所述電源線包括火線和零線，其特征在于：所述底座上通過豎直滑套設置有豎直限位桿，所述支撐部上位于豎直限位桿正上方設置有觸發式開關，所述豎直限位桿頂部設有導電彈片，所述導電彈片位于觸發式開關內通過導電彈片上下移動控制觸發式開關打開或關閉，所述電源線通過觸發式開關和導線連接有電源插頭。

2.根據權利要求1所述的一種具有行程限位功能的螺桿式啟閉機，其特征在于：所述觸發式開關包括外殼、導電柱一、導電柱二和導電柱三，所述導電柱二和導電柱三位于同一水平位置，所述導電柱一位于導電柱二和導電柱三上方呈三角位置固定，所述導電彈片位于導電柱二和導電柱三上方，所述導電彈片下表面中間通過彈簧與豎直限位桿頂部連接，所述導電彈片在豎直限位的作用下兩端分別與導電柱二和導電柱三接觸，將導電柱二和導電柱三導通。

3.根據權利要求2所述的一種具有行程限位功能的螺桿式啟閉機，其特征在于：所述零線通過導電柱一和導線連接與電源插頭連接，所述火線與導電柱二連接，所述導電柱三通過導線連接與電源插頭連接。

4.根據權利要求1所述的一種具有行程限位功能的螺桿式啟閉機，其特征在于：所述豎直限位桿位于底座下的部分為伸縮桿機構，所述伸縮桿機構的最下端為球形結構。

5.根據權利要求4所述的一種具有行程限位功能的螺桿式啟閉機，其特征在于：所述伸縮桿機構伸縮上設置有鎖止結構。

6.根據權利要求5所述的一種具有行程限位功能的螺桿式啟閉機，其特征在于：所述伸縮桿機構上設置有長度刻度。

7.根據權利要求1所述的一種具有行程限位功能的螺桿式啟閉機，其特征在于：所述支撐部外或驅動電機外設有若干個加固型導向套，所述若干個加固型導向套和豎直限位桿上部配合。

8.根據權利要求7所述的一種具有行程限位功能的螺桿式啟閉機，其特征在于：所述豎直限位桿桿身上位于加固型導向套或者豎直滑套下方位置設有限位塊，在豎直限位桿被向上頂?shù)臅r(shí)候，限位塊與加固型導向套或者豎直滑套接觸，防止豎直限位桿無限的向上移動對觸發式開關進行破壞。

9.根據權利要求1所述的一種具有行程限位功能的螺桿式啟閉機，其特征在于：所述支撐部外或驅動電機外還設有擋板，所述擋板上設置有讓位孔，所述豎直限位桿穿過讓位孔，所述豎直限位桿上位于擋板下方設置有擋環，所述豎直限位桿上位于擋環和擋板之間設置有彈簧結構，在彈簧的作用下豎直限位桿受到向下的作用力，從而保證導電彈片在沒有外力的時候和導電柱二和導電柱三保持接觸狀態。

技術總結
本技術屬于螺桿式啟閉機技術領域，具體涉及一種具有行程限位功能的螺桿式啟閉機，包括底座、支撐部、啟閉齒輪箱、螺紋拉桿和驅動電機，啟閉齒輪箱通過支撐部固定在底座上方，螺紋拉桿豎直的安裝在啟閉齒輪箱上，驅動電機和啟閉齒輪箱連接驅動其工作，底座上通過豎直滑套設置有豎直限位桿，支撐部上位于豎直限位桿正上方設置有觸發式開關，豎直限位桿頂部設有導電彈片，導電彈片位于觸發式開關內通過導電彈片上下移動控制觸發式開關打開或關閉，電源線通過觸發式開關和導線連接有電源插頭，克服了現有技術的不足，解決了現有傳感器式行程限位的不節能、易損壞的弊端，通過機械式觸發式開關來控制驅動電機的通斷電，從而完成限位。

技術研發人員：張文宇,羅永康,劉鴻圖
受保護的技術使用者：安徽省康宇水電機械成套設備有限公司
技術研發日：20240403
技術公布日：2025/4/28
