本技術涉及建筑施工，特別涉及一種排水溝蓋板。

背景技術：

1、傳統的蓋板由于其有限的耐久性、較低的承載能力和一般的排水性能，經常容易出現破裂和損壞，需要頻繁更換。這不僅不能滿足日益增長的承重和使用需求，而且會導致持續的經濟負擔。因此，為減少長期維護成本和提升基礎設施性能，有必要設計一種結構簡單、組裝方便、安全性、實用性、經濟性和環保性好的排水溝蓋板。

技術實現思路

1、本實用新型的目的在于提供一種排水溝蓋板，具有荷載承重能力強、蓋板揭開及排水溝清理更為高效、綠色環保美觀且使用壽命長久的特點，克服傳統蓋板所存在的問題及缺陷。

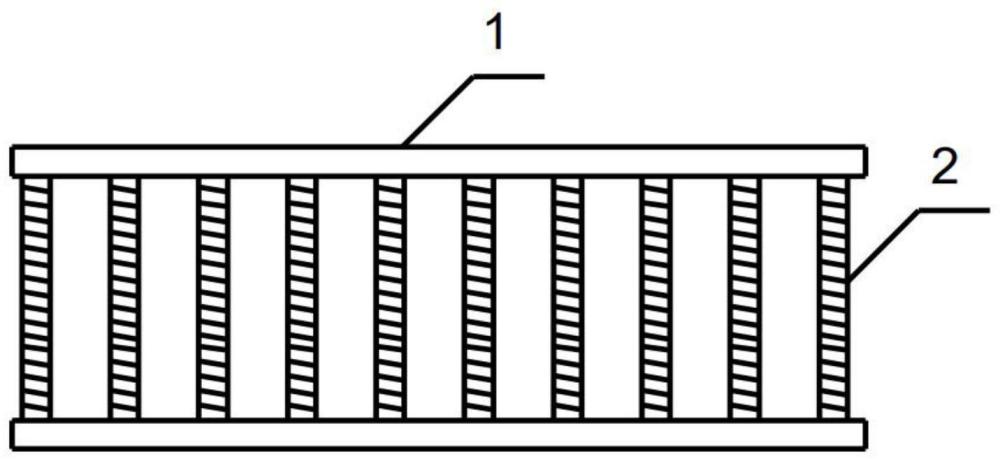

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種排水溝蓋板，其特征在于，所述排水溝蓋板主要包括：角鋼、螺紋鋼、圓鋼、防銹漆和銀粉漆，所述螺紋鋼兩端的上側與截面側分別與所述角鋼內側焊接，所述圓鋼上側于螺紋鋼兩端頭下側焊接，所述圓鋼前側與所述角鋼內側焊接，焊接完成后依次在所述排水溝蓋板表面涂刷所述防銹漆和所述銀粉漆；

3、作為本實用新型一種排水溝蓋板，角鋼為5*5cm等邊角鋼；螺紋鋼為φ36螺紋鋼；圓鋼為φ8圓鋼；

4、作為本實用新型一種排水溝蓋板，螺紋鋼間距7.2cm；

5、作為本實用新型一種排水溝蓋板，角鋼、螺紋鋼、圓鋼形成的蓋板長度為1m。

6、本實用新型提供了一種排水溝蓋板。具備以下有益效果：

7、該排水溝蓋板構造合理，荷載承重能力強、結構穩固自重輕，蓋板揭開及排水溝清理高效、環保美觀能夠保持施工場地美觀和整體協調性，蓋板使用年限長久，而且基本處于免維護狀態，大大節約成本，具有良好的經濟效益。

技術特征：

1.一種排水溝蓋板，其特征在于，所述排水溝蓋板主要包括：角鋼、螺紋鋼、圓鋼、防銹漆和銀粉漆，所述螺紋鋼兩端的上側與截面側分別與所述角鋼內側焊接，所述圓鋼上側于螺紋鋼兩端頭下側焊接，所述圓鋼前側與所述角鋼內側焊接，焊接完成后依次在所述排水溝蓋板表面涂刷所述防銹漆和所述銀粉漆。

2.根據權利要求1所述的一種排水溝蓋板，其特征在于：所述角鋼為5*5cm等邊角鋼；所述螺紋鋼為φ36螺紋鋼；所述圓鋼為φ8圓鋼。

3.根據權利要求1所述的一種排水溝蓋板，其特征在于：所述螺紋鋼間距7.2cm。

4.根據權利要求1所述的一種排水溝蓋板，其特征在于：所述角鋼、螺紋鋼、圓鋼形成的蓋板長度為1m。

技術總結
本技術公開了一種排水溝蓋板，其特征在于，所述排水溝蓋板主要包括：角鋼、螺紋鋼、圓鋼、防銹漆和銀粉漆，所述螺紋鋼兩端的上側與截面側分別與所述角鋼內側焊接，所述圓鋼上側于螺紋鋼兩端頭下側焊接，所述圓鋼前側與所述角鋼內側焊接，焊接完成后依次在所述排水溝蓋板表面涂刷所述防銹漆和所述銀粉漆；有益效果：荷載承重能力強、結構穩固、環保美觀、蓋板揭開及排水溝清理高效和使用壽命長久具有經濟效益。

技術研發人員：仝魯美,左紅軍,楊凡,趙龍鋼,戴輝,鄧海波,周代濤
受保護的技術使用者：大唐陜西發電有限公司旬陽水力發電廠
技術研發日：20240418
技術公布日：2025/3/20
