本申請涉及井蓋，具體為一種便于沉降快速更換的井蓋。

背景技術：

1、由于施工品質不佳、道路使用年限過長、城市基礎設施建設和維護不足，以及自然因素如地震、暴雨等都會造成井蓋的沉降，當井蓋發生沉降時，可能會帶來一系列安全隱患，如行人和車輛行駛時出現卡腳、劃傷等意外事故，同時還可能引發噪音、路面塌陷等問題，嚴重影響市容市貌、城市景觀和市民生活。

2、申請號202121676389.3，公開了一種便于更換維護的井蓋，包括固定外環、井蓋、豎向槽、定位槽和隔離網等，通過上下移動和轉動井蓋，使得定位套板順著限位裝置移動，方便快速完成井蓋的安裝，當完成井蓋的安裝后，限位軸穿過定位套板使得井蓋無法轉動，同時當直接向上拉動井蓋時，定位套板和定位槽內壁的頂部抵觸，使得直接向上拉動井蓋時無法取下井蓋，整個井蓋的無需使用螺栓或者卡緊設備，且具有定的防盜保護能力。

3、但是在使用中，存在其以下缺陷：

4、雖然采用了定位套板和定位槽的抵觸來使井蓋無法直接向上拉動從而保證其無法取下，但在由于井蓋的轉動缺少固定，從而在遇到外力比如偷盜人員轉動井蓋的情況下定位套板可能會從定位槽中脫離，導致井蓋可以被拉動，從而使井蓋的安全穩定效果受到影響。

技術實現思路

1、本申請的目的在于提供一種便于沉降快速更換的井蓋，解決了背景技術中所提出的雖然采用了定位套板和定位槽的抵觸來使井蓋無法直接向上拉動從而保證其無法取下，但在由于井蓋的轉動缺少固定，從而在遇到外力比如偷盜人員轉動井蓋的情況下定位套板可能會從定位槽中脫離，導致井蓋可以被拉動，從而使井蓋的安全穩定效果受到影響的問題。

2、為實現上述目的，本申請提供如下技術方案：一種便于沉降快速更換的井蓋，包括井圈、井蓋主體、插入槽、限位桿和固定塊，所述井圈的內側下方固定連接有內支撐環，所述內支撐環的內環兩側均開設有轉向槽，所述轉向槽的左側上方開設有插入槽，所述轉向槽的右側底部開設有限位槽，且插入槽與限位槽均與轉向槽連通，所述井蓋主體的左右側壁均固定安裝有固定塊，所述固定塊的外側壁固定連接有固定環，且固定環的內側豎向滑動連接有限位桿，所述井蓋主體的頂端中央開設有頂槽，所述頂槽的下方開設并連通有底槽。

3、在這種技術方案中，通過轉向槽、限位槽、插入槽和限位桿，可以防止井蓋被豎向抬起，讓固定塊和固定環對準插入槽，放下井蓋主體，此時固定塊和固定環到達轉向槽中，然后向右轉動井蓋主體，使固定塊和固定環到達轉向槽的右側，限位桿就會在重力的作用下滑入到限位槽中，這個時候井蓋主體在限位桿的阻攔下是無法反向轉動的，從而防止井蓋主體在轉動后被提起，提高了裝置的安全性和穩定性，同時通過橫槽、橫桿、活動塊和插塊，可以將限位桿給提起，將活動塊從頂槽中稍微提起，活動塊帶動下方的插塊上升，插塊在上升的過程中會帶動側壁的橫桿在橫槽中一起上升，橫桿的另一端與固定環中的限位桿連接，因此限位桿也會被從限位槽中拉起，此時就可以轉動井蓋主體并提起，在保證了安全性的同時拆裝較為方便，同時通過在內支撐環的底部設置防沉降桿，井蓋主體如果發生沉降，插塊就會接觸到下方的防沉降桿，在擠壓的過程中就會向上移動，從而帶動橫桿和限位桿上升并將井蓋主體取出，提高了裝置的防沉降性能以及安裝的便捷性。

4、作為本申請技術方案的一可選方案，所述頂槽內側活動放置有活動塊，所述活動塊的底部中央固定焊接有插塊，所述插塊位于底槽的內側。

5、作為本申請技術方案的一可選方案，所述底槽左右兩側的井蓋主體內側均橫向開設有橫槽。

6、作為本申請技術方案的一可選方案，所述插塊的側壁與連接桿的一端固定相連，所述連接桿的另一端與限位桿的側壁固定相連，所述連接桿位于橫槽的內側。

7、作為本申請技術方案的一可選方案，所述內支撐環的內圈底部固定安裝有防沉降桿。

8、作為本申請技術方案的一可選方案，所述橫槽的一端與底槽連通，所述橫槽的另一端貫穿固定塊并與固定環連通。

9、與現有技術相比，本申請的有益效果如下：

10、1.本申請通過轉向槽、限位槽、插入槽和限位桿，可以防止井蓋被豎向抬起，讓固定塊和固定環對準插入槽，放下井蓋主體，此時固定塊和固定環到達轉向槽中，然后向右轉動井蓋主體，使固定塊和固定環到達轉向槽的右側，限位桿就會在重力的作用下滑入到限位槽中，這個時候井蓋主體在限位桿的阻攔下是無法反向轉動的，從而防止井蓋主體在轉動后被提起，提高了裝置的安全性和穩定性。

11、2.本申請通過橫槽、橫桿、活動塊和插塊，可以將限位桿給提起，將活動塊從頂槽中稍微提起，活動塊帶動下方的插塊上升，插塊在上升的過程中會帶動側壁的橫桿在橫槽中一起上升，橫桿的另一端與固定環中的限位桿連接，因此限位桿也會被從限位槽中拉起，此時就可以轉動井蓋主體并提起，在保證了安全性的同時拆裝較為方便。

12、3.本申請通過在內支撐環的底部設置防沉降桿，井蓋主體如果發生沉降，插塊就會接觸到下方的防沉降桿，在擠壓的過程中就會向上移動，從而帶動橫桿和限位桿上升并將井蓋主體取出，提高了裝置的防沉降性能以及安裝的便捷性。

技術特征：

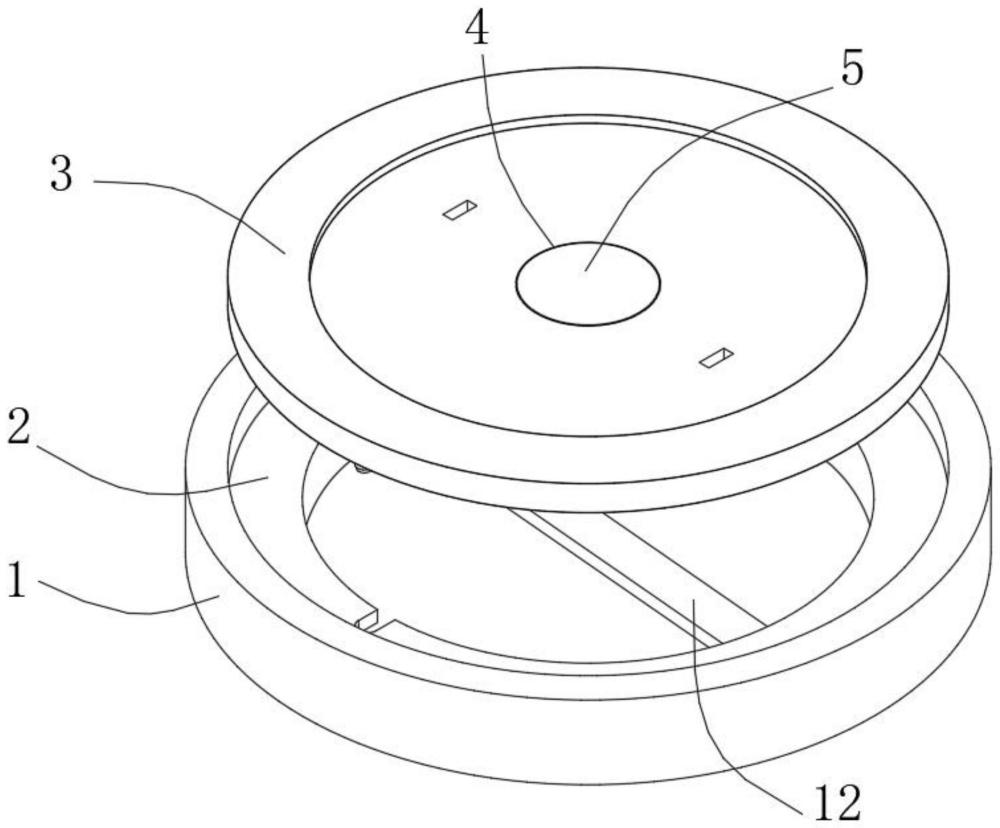

1.一種便于沉降快速更換的井蓋，包括井圈(1)、井蓋主體(3)、插入槽(13)、限位桿(11)和固定塊(9)，其特征在于：所述井圈(1)的內側下方固定連接有內支撐環(2)，所述內支撐環(2)的內環兩側均開設有轉向槽(14)，所述轉向槽(14)的左側上方開設有插入槽(13)，所述轉向槽(14)的右側底部開設有限位槽(15)，且插入槽(13)與限位槽(15)均與轉向槽(14)連通，所述井蓋主體(3)的左右側壁均固定安裝有固定塊(9)，所述固定塊(9)的外側壁固定連接有固定環(10)，且固定環(10)的內側豎向滑動連接有限位桿(11)，所述井蓋主體(3)的頂端中央開設有頂槽(4)，所述頂槽(4)的下方開設并連通有底槽(601)。

2.根據權利要求1所述的一種便于沉降快速更換的井蓋，其特征在于：所述頂槽(4)內側活動放置有活動塊(5)，所述活動塊(5)的底部中央固定焊接有插塊(6)，所述插塊(6)位于底槽(601)的內側。

3.根據權利要求1所述的一種便于沉降快速更換的井蓋，其特征在于：所述底槽(601)左右兩側的井蓋主體(3)內側均橫向開設有橫槽(7)。

4.根據權利要求2所述的一種便于沉降快速更換的井蓋，其特征在于：所述插塊(6)的側壁與連接桿(8)的一端固定相連，所述連接桿(8)的另一端與限位桿(11)的側壁固定相連，所述連接桿(8)位于橫槽(7)的內側。

5.根據權利要求1所述的一種便于沉降快速更換的井蓋，其特征在于：所述內支撐環(2)的內圈底部固定安裝有防沉降桿(12)。

6.根據權利要求3所述的一種便于沉降快速更換的井蓋，其特征在于：所述橫槽(7)的一端與底槽(601)連通，所述橫槽(7)的另一端貫穿固定塊(9)并與固定環(10)連通。

技術總結
本申請公開了一種便于沉降快速更換的井蓋，包括井圈、井蓋主體、插入槽、限位桿和固定塊，井圈的內側下方固定連接有內支撐環，內支撐環的內環兩側均開設有轉向槽，轉向槽的左側上方開設有插入槽，轉向槽的右側底部開設有限位槽，且插入槽與限位槽均與轉向槽連通，井蓋主體的左右側壁均固定安裝有固定塊，固定塊的外側壁固定連接有固定環，且固定環的內側豎向滑動連接有限位桿，井蓋主體的頂端中央開設有頂槽，頂槽的下方開設并連通有底槽；本申請通過設置限位桿插入限位槽中從而防止外力轉動井蓋導致拉起，提高了井蓋的安全性。

技術研發人員：陳學良
受保護的技術使用者：婁底市鼎泰金屬制造有限公司
技術研發日：20240417
技術公布日：2025/3/20
