本申請屬于樁基礎加固，具體為一種鋼筋混凝土樁基礎加固結構。

背景技術：

1、加固鋼筋混凝土樁基礎的方法多種多樣，具體選擇的加固結構取決于樁基礎的實際情況和需要解決的問題。而外部加固式是在樁基礎外圍繼續進行鋼筋混凝土加固，進而外部完成加固的方式，廣泛用于樁基礎的新建、后期加固的應用中。

2、如公開號為cn211735470u的申請中公開了混凝土基礎澆筑技術領域，公開了一種混凝土基礎澆筑用模板組件，包括側面模板、加固結構和底側支撐構件，側面模板有若干個，側面模板圍合形成容納空間；加固結構用于加固側面模板；底側支撐構件設于側面模板外側的底部，且與側面模板抵靠；底側支撐構件與其下方的澆筑基底固定連接。本實用新型可以避免側面模板脹模、漏漿和爛根的現象。

3、但是申請中不能根據實際情況進行加固調整，對鋼材的耗費增加。

技術實現思路

1、本申請的目的在于：為了解決上述提出不能根據實際情況進行加固調整，對鋼材的耗費增加的問題，提供一種鋼筋混凝土樁基礎加固結構。

2、本申請采用的技術方案如下：一種鋼筋混凝土樁基礎加固結構，包括主支撐柱，所述主支撐柱一邊外表面焊接有橫向固定桿，所述主支撐柱外表面設置有活動槽，所述活動槽內表面活動連接有下調整柱，所述下調整柱外表面活動連接有固定外殼，所述下調整柱內表面活動連接有上調整柱，所述上調整柱外表面活動連接有輔助橫向固定桿。

3、通過采用上述技術方案，主支撐柱為設備的豎向的支撐加固提供基準，下調整柱、固定外殼、上調整柱形成預加固調整件，通過橫向固定桿、輔助橫向固定桿對應的活動槽卡在內部，使得橫向固定桿、輔助橫向固定桿之間可以左右活動，在活動槽處加寬的卡槽處，橫向固定桿、輔助橫向固定桿可以旋轉，在調整完成后，通過敲擊對應上調整柱位置，使上調整柱往下調整柱內部壓縮，帶動上調整柱兩端發生形變，固定在活動槽內部，通過前期勘察得到對應需要加固產生的應力，通過將側邊的封堵塊撬出，可以塞入多個預加固調整件，形成加固網，增加加固結構韌性，保證耐用性，在得到需要的加固結構的同時減少鋼結構的浪費，減少成本，減少基礎占用空間。

4、在一優選的實施方式中，所述主支撐柱遠離橫向固定桿一側外表面活動連接有弧面固定梁，所述弧面固定梁遠離主支撐柱一側外表面活動連接有膨脹固定管。

5、通過采用上述技術方案，弧面固定梁通過插入主支撐柱中，進行外表面有弧度的樁基礎貼合，膨脹固定管完成輔助弧面固定梁的連接，保證加固結構的擴展。

6、在一優選的實施方式中，所述膨脹固定管內表面活動連接有上調整柱，所述膨脹固定管對應弧面固定梁外表面活動連接有輔助弧面固定梁。

7、通過采用上述技術方案，上調整柱的敲擊，下壓至膨脹固定管同樣完成弧面固定梁、輔助弧面固定梁之間的固定。

8、在一優選的實施方式中，所述輔助弧面固定梁外表面焊接有固定板，所述固定板外表面焊接有插銷塊，所述固定板遠離插銷塊一側外表面焊接有釘固釘。

9、通過采用上述技術方案，弧面固定梁、輔助弧面固定梁之間產生的空隙，通過敲擊固定板，釘固釘釘固至基礎表面，弧面固定梁、輔助弧面固定梁通過卡在插銷塊方便貼合。

10、在一優選的實施方式中，所述插銷塊外表面活動連接有第二固定板，所述第二固定板下表面焊接有支撐座。

11、通過采用上述技術方案，第二固定板的凹槽方便插銷塊擠入完成固定，支撐座保證第二固定板的支撐。

12、在一優選的實施方式中，所述活動槽內表面活動連接有固定塊，所述固定塊外表面焊接有輔助支撐柱。

13、通過采用上述技術方案，固定塊通過卡進活動槽中再下壓，完成固定，輔助支撐柱保證外部的連接支撐。

14、在一優選的實施方式中，所述輔助支撐柱下端外表面活動連接有支持底座，所述輔助支撐柱上端外表面活動連接有上固定塊，所述輔助支撐柱外表面活動連接有固定底盤。

15、通過采用上述技術方案，支持底座同支撐座效果一致，通過輔助支撐柱下方插入，完成輔助支撐柱底部支撐，活動槽朝上時，通過上固定塊的插入完成整體固定，活動槽朝下時，需要將固定底盤鋪裝至活動槽再將輔助支撐柱插入。

16、在一優選的實施方式中，所述輔助支撐柱遠離輔助支撐柱一側外表面設置有斜向槽，所述斜向槽一側外表面同樣設置有斜向槽。

17、通過采用上述技術方案，斜向槽方便鋼結構斜插，完成側向支撐，再需要更大的應力支撐加固的時候，方便設備的拓展加固。

18、綜上所述，由于采用了上述技術方案，本申請的有益效果是：

19、本申請中，主支撐柱為設備的豎向的支撐加固提供基準，下調整柱、固定外殼、上調整柱形成預加固調整件，通過橫向固定桿、輔助橫向固定桿對應的活動槽卡在內部，使得橫向固定桿、輔助橫向固定桿之間可以左右活動，在活動槽處加寬的卡槽處，橫向固定桿、輔助橫向固定桿可以旋轉，在調整完成后，通過敲擊對應上調整柱位置，使上調整柱往下調整柱內部壓縮，帶動上調整柱兩端發生形變，固定在活動槽內部，通過前期勘察得到對應需要加固產生的應力，通過將側邊的封堵塊撬出，可以塞入多個預加固調整件，形成加固網，增加加固結構韌性，保證耐用性，同時，設備采用組合結構，方便各形狀基礎的貼合，在得到需要的加固結構的同時減少鋼結構的浪費，減少成本，減少基礎占用空間。

技術特征：

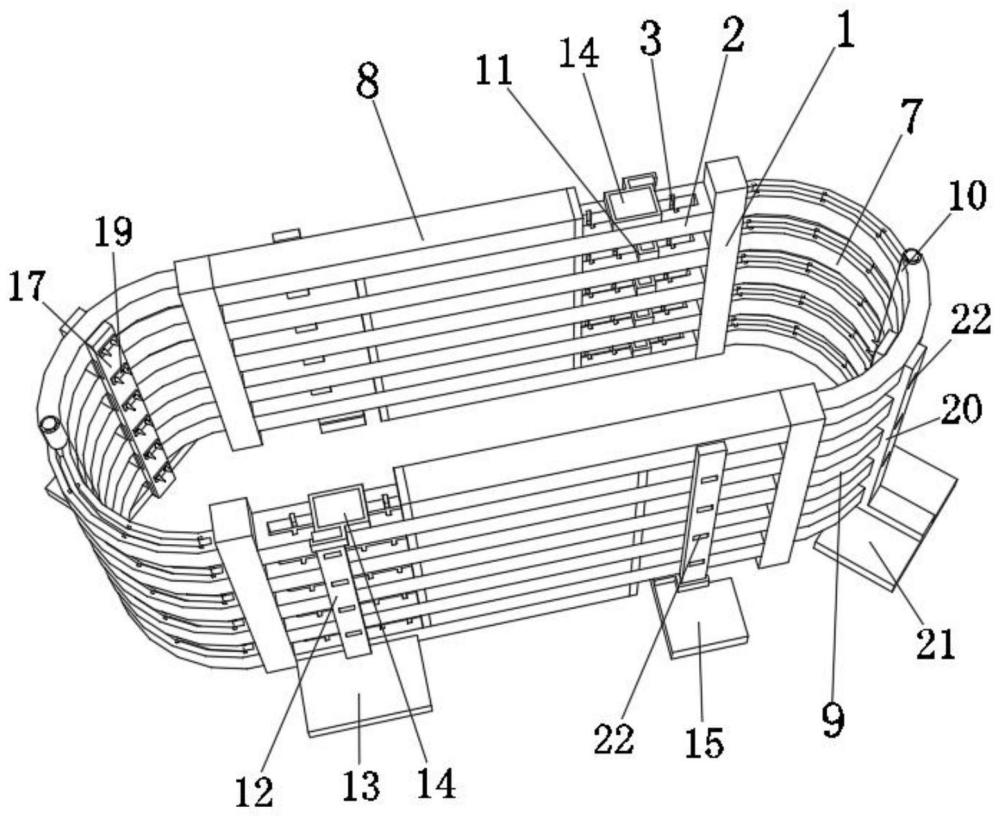

1.一種鋼筋混凝土樁基礎加固結構，包括主支撐柱(1)，其特征在于：所述主支撐柱(1)一邊外表面焊接有橫向固定桿(2)，所述主支撐柱(1)外表面設置有活動槽(3)，所述活動槽(3)內表面活動連接有下調整柱(4)，所述下調整柱(4)外表面活動連接有固定外殼(5)，所述下調整柱(4)內表面活動連接有上調整柱(6)，所述上調整柱(6)外表面活動連接有輔助橫向固定桿(8)。

2.如權利要求1所述的一種鋼筋混凝土樁基礎加固結構，其特征在于：所述主支撐柱(1)遠離橫向固定桿(2)一側外表面活動連接有弧面固定梁(7)，所述弧面固定梁(7)遠離主支撐柱(1)一側外表面活動連接有膨脹固定管(10)。

3.如權利要求2所述的一種鋼筋混凝土樁基礎加固結構，其特征在于：所述膨脹固定管(10)內表面活動連接有上調整柱(6)，所述膨脹固定管(10)對應弧面固定梁(7)外表面活動連接有輔助弧面固定梁(9)。

4.如權利要求3所述的一種鋼筋混凝土樁基礎加固結構，其特征在于：所述輔助弧面固定梁(9)外表面焊接有固定板(17)，所述固定板(17)外表面焊接有插銷塊(18)，所述固定板(17)遠離插銷塊(18)一側外表面焊接有釘固釘(19)。

5.如權利要求4所述的一種鋼筋混凝土樁基礎加固結構，其特征在于：所述插銷塊(18)外表面活動連接有第二固定板(20)，所述第二固定板(20)下表面焊接有支撐座(21)。

6.如權利要求1所述的一種鋼筋混凝土樁基礎加固結構，其特征在于：所述活動槽(3)內表面活動連接有固定塊(11)，所述固定塊(11)外表面焊接有輔助支撐柱(12)。

7.如權利要求6所述的一種鋼筋混凝土樁基礎加固結構，其特征在于：所述輔助支撐柱(12)下端外表面活動連接有支持底座(13)，所述輔助支撐柱(12)上端外表面活動連接有上固定塊(14)，所述輔助支撐柱(12)外表面活動連接有固定底盤(15)。

8.如權利要求6所述的一種鋼筋混凝土樁基礎加固結構，其特征在于：所述輔助支撐柱(12)遠離輔助支撐柱(12)一側外表面設置有斜向槽(22)，所述斜向槽(22)一側外表面同樣設置有斜向槽(22)。

技術總結
本申請涉及樁基礎加固領域，公開了一種鋼筋混凝土樁基礎加固結構。本申請中，所述主支撐柱一邊外表面焊接有橫向固定桿，所述主支撐柱外表面設置有活動槽，所述活動槽內表面活動連接有下調整柱，所述下調整柱外表面活動連接有固定外殼，所述下調整柱內表面活動連接有上調整柱，所述上調整柱外表面活動連接有輔助橫向固定桿，主支撐柱為設備的豎向的支撐加固提供基準，下調整柱、固定外殼、上調整柱形成預加固調整件，通過橫向固定桿、輔助橫向固定桿對應的活動槽卡在內部，使得橫向固定桿、輔助橫向固定桿之間可以左右活動，在活動槽處加寬的卡槽處，橫向固定桿、輔助橫向固定桿可以旋轉。

技術研發人員：馬益鋒,魯穎,秦佳薇,周鈺龍
受保護的技術使用者：紹興天順環境建設有限公司
技術研發日：20240410
技術公布日：2025/3/20
