本技術涉及建筑施工，具體為一種建筑施工降雨排水結構。

背景技術：

1、目前在建筑施工環境中要經受降雨,雨水的排放一般采用雨水管引至排污渠道流失,現場的積水處理是一個重要的問題,所以一般在建筑施工的工地上就會采用排水結構進行積水的排放,但這種排水結構普遍采用簡單的濾網進行異物的阻擋,在濾網堵塞后,要人力拆卸濾網進行異物清除,費時費力。

2、為了解決上述問題，專利號cn202320926566.1中公布了一種建筑施工降雨排水結構，人員需要清理本裝置內部時，通過第一電機工作帶動螺紋柱，使螺紋柱向下帶動第三固定塊，是第三固定塊滑動在多個滑槽內，隨后通過第三固定塊底端固定的刮刀對本裝置內部進行清潔，隨后通過第二按鈕控制第二電機進行工作，同時人員轉動兩個螺栓將第二蓋板脫離排水箱的一側端，隨后傳動桿會因為第二電機的工作而轉動同時將裝置內殘余的砂石垃圾和通過刮刀刮下本裝置內部四周的砂石垃圾排出本裝置，第三凹槽是坡度斜面，可以將進入本裝置內部的泥沙排至第三凹槽的下內壁，隨后人員通過第二電機的工作帶動傳動桿將堆積在第三凹槽下內壁的泥沙排出本裝置，第二蓋板是防止本裝置在工作時，水會從傳動桿的另一側端流出。

3、上述專利中公布的建筑施工降雨排水結構通過排水箱底部設置的螺旋傳動組件來清理淤積的泥沙，排出速度慢且清理不徹底。

技術實現思路

1、本實用新型的目的在于提供一種建筑施工降雨排水結構，本實用新型公開的建筑施工降雨排水結構在排水中轉箱內底部淤積大量泥沙時，可通過放卷鋼絲繩使底板在其自身重力的作用下沿著鉸接組件下轉，使排水中轉箱底部開口，淤積的泥沙自動脫落，可自動清理且清理迅速，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑施工降雨排水結構，包括排水中轉箱，所述排水中轉箱底部一端通過鉸接組件鉸接有底板，所述底板另一端焊接有半耳，所述半耳頂部通過鋼絲繩吊起，所述排水中轉箱上部另一端安裝有收卷組件，所述鋼絲繩收卷在收卷組件上，所述收卷組件端部安裝有自鎖組件。

3、優選的，所述排水中轉箱下部四角固定安裝有支撐腿。

4、優選的，所述底板頂部邊緣處粘有密封片，所述密封片為橡膠材質制成。

5、優選的，所述排水中轉箱一端上部進水口和另一端下部出水口內均安裝有過濾片。

6、優選的，所述收卷組件包括排水中轉箱上部另一端安裝有的安裝殼，所述安裝殼內側壁轉動連接有收卷輥，所述收卷輥的動力輸入端連接有電動機的動力輸出端，所述收卷輥中部固定安裝有隔環，所述收卷輥兩端均收卷有鋼絲繩。

7、優選的，所述自鎖組件包括收卷輥端部安裝有的齒輪，所述齒輪外側壁嚙合連接有齒條，所述齒條的動力輸入端連接有電動伸縮桿的動力輸出端，所述電動伸縮桿安裝在排水中轉箱外側壁。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型公開的建筑施工降雨排水結構在排水中轉箱內底部淤積大量泥沙時，可通過放卷鋼絲繩使底板在其自身重力的作用下沿著鉸接組件下轉，使排水中轉箱底部開口，淤積的泥沙自動脫落，可自動清理且清理迅速，解決上述專利中公布的建筑施工降雨排水結構通過排水箱底部設置的螺旋傳動組件來清理淤積的泥沙，排出速度慢且清理不徹底的問題。

技術特征：

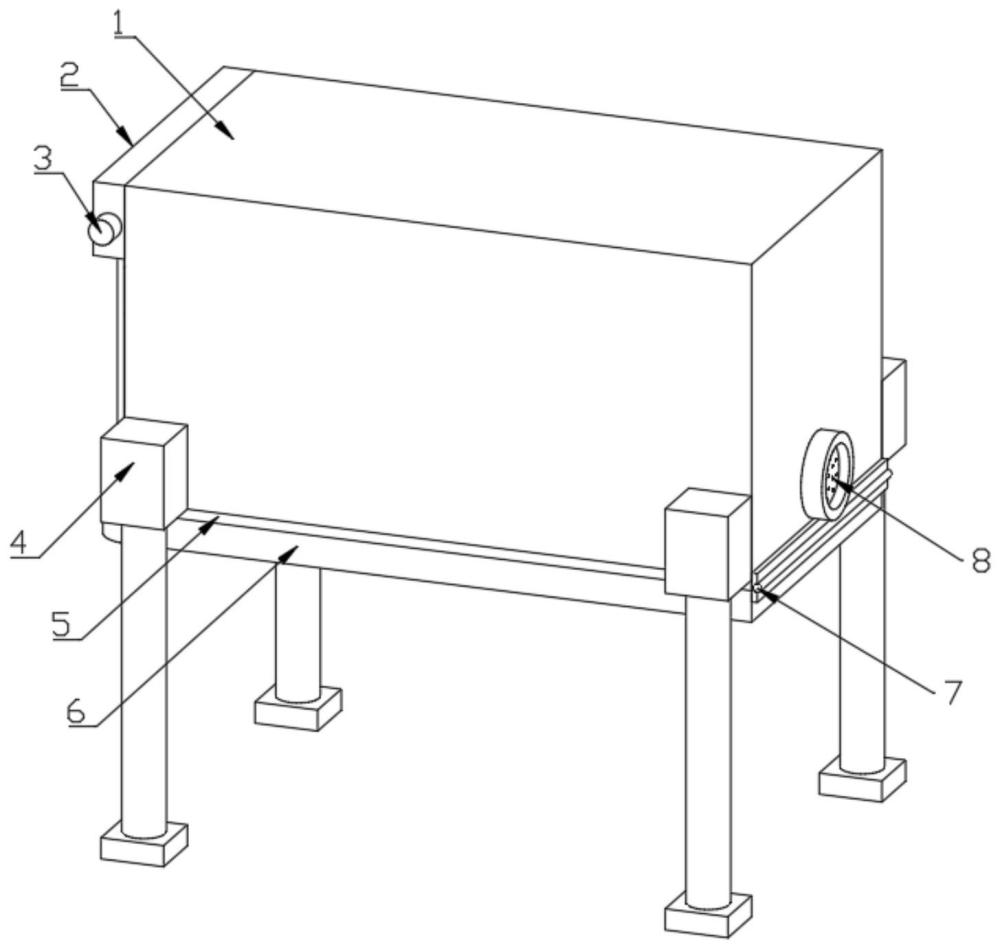

1.一種建筑施工降雨排水結構，包括排水中轉箱(1)，其特征在于：所述排水中轉箱(1)底部一端通過鉸接組件(7)鉸接有底板(6)，所述底板(6)另一端焊接有半耳(9)，所述半耳(9)頂部通過鋼絲繩(10)吊起，所述排水中轉箱(1)上部另一端安裝有收卷組件，所述鋼絲繩(10)收卷在收卷組件上，所述收卷組件端部安裝有自鎖組件。

2.根據權利要求1所述的一種建筑施工降雨排水結構，其特征在于：所述排水中轉箱(1)下部四角固定安裝有支撐腿(4)。

3.根據權利要求1所述的一種建筑施工降雨排水結構，其特征在于：所述底板(6)頂部邊緣處粘有密封片(5)，所述密封片(5)為橡膠材質制成。

4.根據權利要求1所述的一種建筑施工降雨排水結構，其特征在于：所述排水中轉箱(1)一端上部進水口和另一端下部出水口內均安裝有過濾片(8)。

5.根據權利要求1所述的一種建筑施工降雨排水結構，其特征在于：所述收卷組件包括排水中轉箱(1)上部另一端安裝有的安裝殼(2)，所述安裝殼(2)內側壁轉動連接有收卷輥(11)，所述收卷輥(11)的動力輸入端連接有電動機(3)的動力輸出端，所述收卷輥(11)中部固定安裝有隔環(12)，所述收卷輥(11)兩端均收卷有鋼絲繩(10)。

6.根據權利要求5所述的一種建筑施工降雨排水結構，其特征在于：所述自鎖組件包括收卷輥(11)端部安裝有的齒輪(13)，所述齒輪(13)外側壁嚙合連接有齒條(14)，所述齒條(14)的動力輸入端連接有電動伸縮桿(15)的動力輸出端，所述電動伸縮桿(15)安裝在排水中轉箱(1)外側壁。

技術總結
本技術涉及建筑施工技術領域，公開了一種建筑施工降雨排水結構，包括排水中轉箱，所述排水中轉箱底部一端通過鉸接組件鉸接有底板，所述底板另一端焊接有半耳，所述半耳頂部通過鋼絲繩吊起，所述排水中轉箱上部另一端安裝有收卷組件，所述鋼絲繩收卷在收卷組件上，所述收卷組件端部安裝有自鎖組件，本技術公開的建筑施工降雨排水結構在排水中轉箱內底部淤積大量泥沙時，可通過放卷鋼絲繩使底板在其自身重力的作用下沿著鉸接組件下轉，使排水中轉箱底部開口，淤積的泥沙自動脫落，可自動清理且清理迅速。

技術研發人員：雷雯
受保護的技術使用者：新疆智博達工程管理有限公司
技術研發日：20240425
技術公布日：2025/4/28
