本技術涉及管網清理，尤其指一種便于清理疏通的污水管網。

背景技術：

1、污水管道系統由收集和輸送城市污水的管道及其附屬構筑物組成，污水由支管(下水道)流入干管，再流入主干管，最后流入污水處理廠。現有的一些用戶或商戶通常將自家的生活管道接通下水管道，而下水管道在使用時其內部通常缺乏過濾設備，一段時間使用后，大量混有雜質的污水進入至干管后容易造成干管堵塞，需要花費大量人力物理對其進行清理。

2、中國專利授權公告號：cn?220598633?u，授權公告日2024年03月15日，本實用新型涉及一種便于清理疏通的污水管網，包括干管以及與其相連通的進水管，所述進水管上連通設置有多個支管道，所述進水管內壁對稱開設有兩個滑槽，所述滑槽內部滑動設置有滑塊，所述兩個所述滑塊之間固定有安裝環，所述安裝環處安裝有過濾網，所述過濾網位于多個所述支管道下方，所述滑槽內部通過軸承活動設置有螺紋桿，所述螺紋桿頂部貫穿所述滑塊，且所述螺紋桿與所述滑塊螺紋連接。該技術方案的不足之處在于：1.連接過濾網的結構過于復雜，易增加成本；2.需要電動扳手這樣的外部工具進行操作才能將濾網取出進行清理，導致使用困難增加、效率降低。

3、綜上：現有的污水管網存在結構復雜增加成本、操作困難效率低的不足。

技術實現思路

1、本實用新型是為了克服現有技術中現有的污水管網存在結構復雜增加成本、操作困難效率低的不足，提供了一種能夠簡化結構降低成本、操作簡單快捷提高效率的便于清理疏通的污水管網。

2、為了實現上述目的，本實用新型采用以下技術方案：

3、一種便于清理疏通的污水管網，包括安裝管體，安裝管體設有連接結構、拉手、過濾體和鎖塊，安裝管體設有安裝槽，鎖塊與安裝槽連接，連接結構與鎖塊活動連接，拉手與連接結構的一端轉動連接，過濾體與連接結構的另一端連接。

4、鎖塊安裝在安裝槽內并固定連接結構，使過濾拉手和過濾體連接穩定在安裝管體內；拉手通過在連接結構上轉動，使連接結構另一端的過濾體能夠被提拉從安裝管體中取出，快捷便利、無需借助其他工具。達到污水管網能夠簡化結構降低成本、快速裝配和提高結構連接穩定性、便于污水管網快捷地清理和維護疏通提高操作效率的效果。

5、作為優選，固定塊與安裝槽連接，鎖塊的一側與安裝槽的一側槽壁連接，鎖塊的另一側為弧形狀并與安裝槽的另一側槽壁相對，連接結構包括轉桿和連桿，轉桿的一端通過鎖塊與安裝槽卡接，連桿的一端與轉桿的另一端垂直連接，連桿的另一端與過濾體連接。安裝槽相對布置在安裝管體的端面上設有兩個，鎖塊連接在安裝槽內并留有間隙，使連接結構中轉桿通過克服鎖塊應力卡入間隙后連接在安裝槽內，同理可通過向上拔出取出轉桿，進而使連桿連接的過濾體能夠快捷安裝和快捷取出以便于清理。達到提高結構的裝卸效率和過濾體的維護效率的效果。

6、作為優選，拉手包括拉桿和連接環，連接環與轉桿套接，拉桿的端頭與連接環連接，安裝管體的端面設有放置槽，拉桿與放置槽卡接，拉桿的內壁面凸出安裝管體的內壁面。拉手包括了連接環和拉桿，拉桿的結構形狀為半圓狀結構，以使拉桿能夠在未使用時卡入安裝管體的放置槽內，以便于收納和不影響污水雜物的過濾；拉桿的兩端通過分別與兩個安裝槽內的轉桿上的連接環連接，以使拉手能夠通過轉動對兩側的轉桿施力，進而便于使用同時使過濾體受力均勻；拉桿的內壁面凸出了安裝管體的內壁面以使在使用拉桿時快速通過凸出的部分抬起拉桿，進而進一步提高使用效率。達到提高過濾效力、清理時操作施力均勻快速取出、提高操作效率的效果。

7、作為優選，過濾體包括卡環、安裝環和網板，卡環與安裝管體嵌接，網板與安裝環的內壁連接，卡環與連桿連接，卡環設有連接槽，連接槽的槽壁設有內螺紋，安裝環的外側設有外螺紋，安裝環與連接槽螺紋連接。卡環的外側與安裝管體的內壁相貼，安裝環螺紋連接在卡環內壁的連接槽內，以使網板能夠在損壞等換新時進行單體更換和對網體單獨的深度清理。達到保持便于清理疏通的效力、節約資源和裝卸方式便利的效果。

8、作為優選，網板連接有防滑塊，防滑塊至少設有兩個且相對布置。網板上至少連接有兩個相對布置的防滑塊，以便于網板的旋轉借力。達到實現快速安裝和更換維護的效果。

9、作為優選，安裝管體設有導向滑槽，導向滑槽與放置槽相連通，卡環連接有導向滑塊，導向滑塊與導向滑槽滑動連接。卡環在進入時通過導向滑塊沿著導向滑塊移動，以便于拉環和連接結構與放置槽和安裝槽的快速定位安裝。達到便于清理疏通后能夠快速復位安裝的效果。

10、本實用新型的有益效果是：污水管網能夠簡化結構降低成本；快速裝配和提高結構連接穩定性；便于快捷地清理和維護疏通提高操作效率；提高結構的裝卸效率和過濾體的維護效率；提高過濾效力、清理時操作施力均勻快速取出；保持便于清理疏通的效力、節約資源和裝卸方式便利。

技術特征：

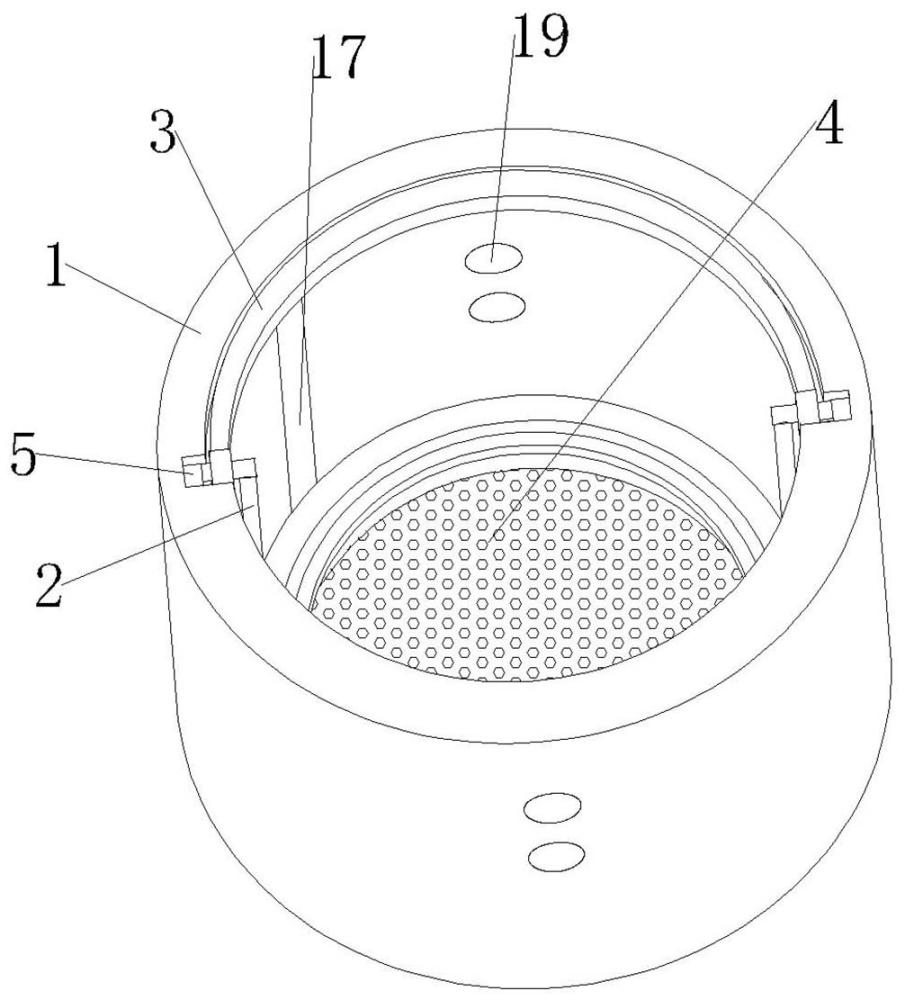

1.一種便于清理疏通的污水管網，其特征是，包括安裝管體（1），所述安裝管體（1）設有連接結構（2）、拉手（3）和過濾體（4）和鎖塊（5），所述安裝管體（1）設有安裝槽（6），所述鎖塊（5）與安裝槽（6）連接，所述連接結構（2）與鎖塊（5）活動連接，所述拉手（3）與連接結構（2）的一端轉動連接，所述過濾體（4）與連接結構（2）的另一端連接。

2.根據權利要求1所述的一種便于清理疏通的污水管網，其特征是，所述鎖塊（5）的一側與安裝槽（6）的一側槽壁連接，所述鎖塊（5）的另一側為弧形狀并與安裝槽（6）的另一側槽壁相對，所述連接結構（2）包括轉桿（7）和連桿（8），所述轉桿（7）的一端通過鎖塊（5）與安裝槽（6）卡接，所述連桿（8）的一端與轉桿（7）的另一端垂直連接，所述連桿（8）的另一端與過濾體（4）連接。

3.根據權利要求2所述的一種便于清理疏通的污水管網，其特征是，所述拉手（3）包括拉桿（9）和連接環（10），所述連接環（10）與轉桿（7）套接，所述拉桿（9）的端頭與連接環（10）連接，所述安裝管體（1）的端面設有放置槽（11），所述拉桿（9）與放置槽（11）卡接，所述拉桿（9）的內壁面凸出安裝管體（1）的內壁面。

4.根據權利要求3所述的一種便于清理疏通的污水管網，其特征是，所述過濾體（4）包括卡環（12）、安裝環（13）和網板（14），所述卡環（12）與安裝管體（1）嵌接，所述網板（14）與安裝環（13）的內壁連接，所述卡環（12）與連桿（8）連接，所述卡環（12）設有連接槽（15），所述連接槽（15）的槽壁設有內螺紋，所述安裝環（13）的外側設有外螺紋，所述安裝環（13）與連接槽（15）螺紋連接。

5.根據權利要求4所述的一種便于清理疏通的污水管網，其特征是，所述網板（14）連接有防滑塊（16），所述防滑塊（16）至少設有兩個且相對布置。

6.根據權利要求4所述的一種便于清理疏通的污水管網，其特征是，所述安裝管體（1）設有導向滑槽（17），所述導向滑槽（17）與放置槽（11）相連通，所述卡環（12）連接有導向滑塊（18），所述導向滑塊（18）與導向滑槽（17）滑動連接。

技術總結
本技術公開了一種便于清理疏通的污水管網，旨在提供一種能夠簡化結構降低成本、操作簡單快捷提高效率的便于清理疏通的污水管網。它包括安裝管體，安裝管體設有連接結構、拉手、過濾體和鎖塊，安裝管體設有安裝槽，鎖塊與安裝槽連接，連接結構與鎖塊活動連接，拉手與連接結構的一端轉動連接，過濾體與連接結構的另一端連接。本技術的有益效果是：污水管網能夠簡化結構降低成本；快速裝配和提高結構連接穩定性；便于快捷地清理和維護疏通提高操作效率；提高結構的裝卸效率和過濾體的維護效率；提高過濾效力、清理時操作施力均勻快速取出；保持便于清理疏通的效力、節約資源和裝卸方式便利。

技術研發人員：夏冰,陳斌,申屠飛鋒,趙聰,黃兆楠
受保護的技術使用者：浙江鴻裕環保科技有限公司
技術研發日：20240605
技術公布日：2025/4/28
