本發明涉及海上平臺，具體涉及一種自升式海上平臺及其安裝方法。

背景技術：

1、風能是一種清潔的可再生綠色能源，開發效率高，經濟性好，具有大規模開發條件和商業化前景，世界各國正在大力建設風電場，風力發電技術也得到了快速發展。對于換流站或者升壓站平臺，其重量越來越重，采用大型浮吊吊裝上部組塊由于價格與起重能力的問題逐步變的不再可行，目前海工中常用浮托法對換流站或者升壓站平臺進行安裝，但是其安裝風險較大并且對海況的要求較高。

2、目前一種新型的安裝方式是采用自升式的換流站或者升壓站，采用其上的自升式安裝設備調節樁腿的升降，自行完成在海上的定位、固定等安裝流程，可以避免大型浮吊船以及相應的浮拖安裝方式。但由此帶來的問題是，登船裝置與海纜管無法像常規導管架一樣，布置在導管架上并且從上部組塊延伸至海底，即不具備j形管的安裝空間，也不能將登船裝置設置在樁腿上。因此，需要去探索新的、適合這種自升式的換流站或者升壓站的登船裝置及海纜管的布置方法，以滿足人員上下和海纜鋪設等相關需求。

技術實現思路

1、本申請的目的在于提供一種自升式海上平臺及安裝方法，能夠?yàn)楹＠|提供上下通道，同時滿足海上升壓站或換流站的靠船登入要求。

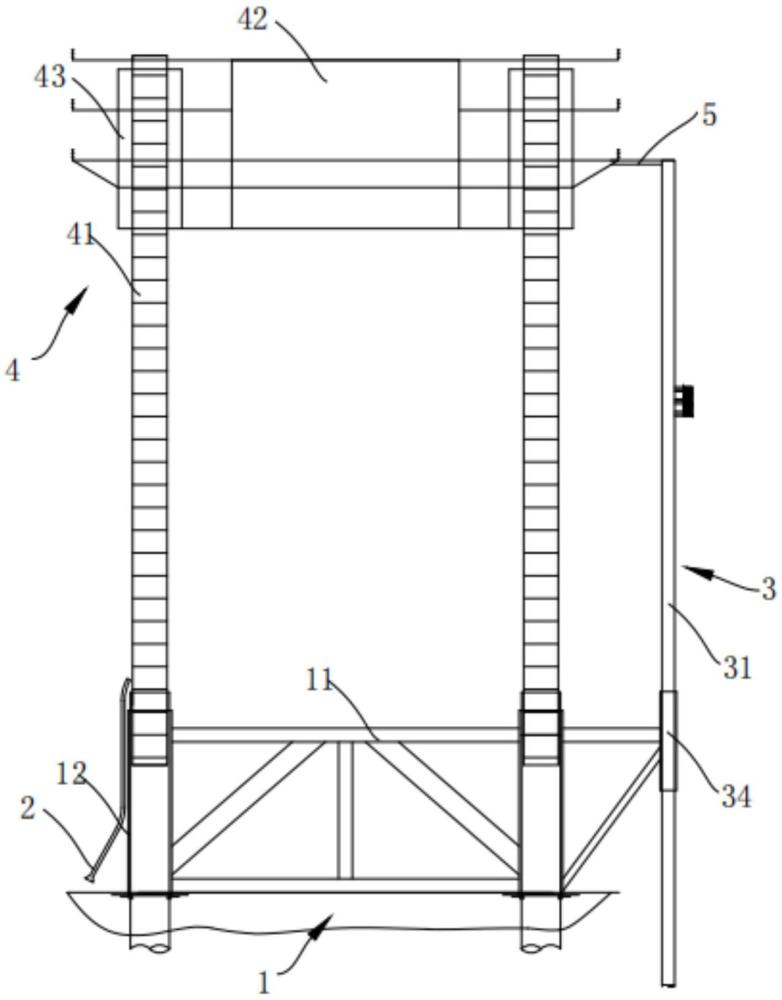

2、為實現上述目的，本申請采用的一種自升式海上平臺，包括：導管架基礎、海纜導管、靠船裝置和上部組塊；

3、所述導管架基礎包括導管架本體及鋼管樁，所述鋼管樁與所述導管架本體固定連接，所述鋼管樁的底端用于與海底地基固定連接，頂端穿設于所述導管架本體的頂面；

4、所述上部組塊包括：樁腿、主平臺及升降驅動組件，所述樁腿的底部固定連接于所述鋼管樁的頂端，所述主平臺位于所述導管架本體的上方，且所述升降驅動組件連接所述樁腿及所述主平臺，所述升降驅動組件能夠驅動所述主平臺相對于所述樁腿上下移動，所述樁腿的外周靠近底端的位置設有過孔，且所述樁腿的內部設有供海纜從頂端穿出的過線通道，所述過孔與所述過線通道連通；

5、所述海纜導管固定連接于所述鋼管樁的外側，且所述海纜導管的頂端開口對應于所述過孔設置；

6、所述靠船裝置包括：靠船樁、停泊部及爬梯，所述靠船樁與所述導管架本體固定連接，所述停泊部固定設于所述靠船樁的外周靠近底端的位置，所述爬梯固定設于所述靠船樁的外周壁上，且所述爬梯位于所述停泊部的上方。

7、作為一種優選的技術方案，所述停泊部包括：套籠及一對防撞柱，所述套籠套設于所述靠船樁的外周，且所述套籠與所述靠船樁固定連接，一對所述防撞柱并行間隔布置于所述套籠的外周，所述防撞柱至少部分凸出于海面，一對所述防撞柱與所述套籠的外周壁共同限定形成停泊區，所述爬梯位于所述停泊區的上方。

8、作為一種優選的技術方案，所述靠船裝置還包括套筒，所述套筒與所述導管架本體固定連接，所述靠船樁套設于所述套筒內，且所述靠船樁與所述套筒固定連接。

9、作為一種優選的技術方案，所述樁腿的頂部內側設有牽引裝置，所述牽引裝置用于將海纜從所述過孔處牽引至所述樁腿的頂端。

10、作為一種優選的技術方案，所述牽引裝置為卷揚機。

11、作為一種優選的技術方案，還設有導向板，所述導向板設置在所述樁腿外側靠近所述過孔的位置，所述導向板用于引導海纜進入所述過孔內。

12、作為一種優選的技術方案，還設有桁架走道，所述桁架走道一端與所述主平臺轉動連接，另一端與所述靠船樁連接。

13、本申請還提供一種自升式海上平臺的安裝方法，包括：

14、安裝導管架基礎與海纜導管，

15、所述導管架基礎包括導管架本體及鋼管樁，將所述鋼管樁固定連接于所述導管架本體上，并將所述鋼管樁的底端與海底地基固定連接，將所述海纜管固定連接于所述鋼管樁的外側；

16、安裝靠船裝置，

17、所述靠船裝置包括：靠船樁、停泊部及爬梯，在將所述靠船樁固定安裝至所述導管架本體的外側，在所述靠船樁的外周靠近底端的位置安裝停泊部，在所述靠船樁的外周壁上設置所述爬梯，并使得蘇搜狐爬梯位于所述停泊部上方；

18、組裝上部組塊，

19、所述上部組塊包括：樁腿、主平臺及升降驅動組件，將所述主平臺通過所述升降驅動組件連接在所述樁腿上，所述樁腿的外周靠近底端的位置開設過孔，在所述樁腿的內部設置供海纜從頂端穿出的過線通道，且所述過孔與所述過線通道連通；

20、啟動所述降驅動組件，使得所述主平臺與所述樁腿的底部齊平，將所述上部組塊用拖輪牽引至導管架基礎處，將所述樁腿的底部與所述鋼管樁的頂部對準，啟動所述降驅動組件將所述主平臺升起至工作高度，使得所述樁腿插入所述鋼管樁中，且所述主平臺的側邊與所述靠船樁連接，通過所述過孔進行灌漿，實現樁腿與鋼管樁固定連接，將海纜穿過所述海纜管，并經過所述過孔進入樁腿內部，利用牽引裝置將海纜從所述過線通道牽引至樁腿的頂端，再將海纜與所述主平臺上的電纜層連接。

21、作為一種優選的技術方案，還包括設置桁架走道，在所述主平臺靠近所述靠船樁的一側設置所述桁架走道，所述桁架走道一端與所述主平臺轉動連接，另一端與所述靠船樁連接。

22、本申請中的一種自升式海上平臺與現有技術相比，其有益效果在于：

23、1、該自升式海上平臺在安裝時，可利用升降驅動組件使主平臺相對于樁腿進行上下移動；當移動至工作位置后，通過升降驅動組件對主平臺進行鎖止，使樁腿與主平臺的相對位置固定，確保主平臺穩定地保持在樁腿的設定高度。相較于傳統的浮吊吊裝固定安裝海上平臺的方式，本申請能夠更加精準、便捷地將樁腿插入鋼管樁中，且方便調整主平臺的工作高度；

24、2、樁腿的外周開設有過孔，樁腿內部設有可供海纜從其頂端穿出的過線通道，且過孔與過線通道連通，海纜穿過海纜管經由過孔進入過線通道，并從樁腿的頂部穿出，從而進入主平臺上的電纜層，進行電力輸送及通信傳輸，實現海纜從自升式海上平臺的下部延伸至上部，有效地減少了海纜管的鋪設長度，且海纜位于樁腿的內部，能夠減少海浪對海纜的沖擊，對海纜起到保護作用；

25、3、在導管架本體的外側設置靠船樁，靠船樁的外周設置停泊部，靠船樁的外周壁上設置爬梯，爬梯位于停泊部的上方，通過升降驅動組件升降主平臺，可實現靠船樁與主平臺的連接。當船只抵靠在停泊部時，人員可通過爬梯上至靠船樁上，從而登上主平臺，滿足海上升壓站或者換流站的靠船登入要求。

技術特征：

1.一種自升式海上平臺，其特征在于，包括：導管架基礎、海纜導管、靠船裝置和上部組塊；

2.如權利要求1所述的自升式海上平臺，其特征在于，所述停泊部包括：套籠及一對防撞柱，所述套籠套設于所述靠船樁的外周，且所述套籠與所述靠船樁固定連接，一對所述防撞柱并行間隔布置于所述套籠的外周，所述防撞柱至少部分凸出于海面，一對所述防撞柱與所述套籠的外周壁共同限定形成停泊區，所述爬梯位于所述停泊區的上方。

3.如權利要求2所述的自升式海上平臺，其特征在于，所述靠船裝置還包括套筒，所述套筒與所述導管架本體固定連接，所述靠船樁套設于所述套筒內，且所述靠船樁與所述套筒固定連接。

4.如權利要求1所述的自升式海上平臺，其特征在于，所述樁腿的頂部內側設有牽引裝置，所述牽引裝置用于將海纜從所述過孔處牽引至所述樁腿的頂端。

5.如權利要求4所述的自升式海上平臺，其特征在于，所述牽引裝置為卷揚機。

6.如權利要求5所述的自升式海上平臺，其特征在于，還設有導向板，所述導向板設置在所述樁腿外側靠近所述過孔的位置，所述導向板用于引導海纜進入所述過孔內。

7.如權利要求1所述的自升式海上平臺，其特征在于，還設有桁架走道，所述桁架走道一端與所述主平臺轉動連接，另一端與所述靠船樁連接。

8.一種自升式海上平臺的安裝方法，其特征在于，包括：

9.如權利要求8所述的自升式海上平臺的安裝方法，其特征在于，還包括設置桁架走道，在所述主平臺靠近所述靠船樁的一側設置所述桁架走道，所述桁架走道一端與所述主平臺轉動連接，另一端與所述靠船樁連接。

技術總結
本發明涉及技術領域，具體涉及一種自升式海上平臺及其安裝方法，包括：由導管架本體及鋼管樁組成的導管架基礎、海纜導管、由靠船樁、停泊部及爬梯組成的靠船裝置和由樁腿、主平臺及升降驅動組件組成的上部組塊；樁腿的外周靠近底端的位置設有過孔，且樁腿的內部設有供海纜從頂端穿出的過線通道，過孔與過線通道連通；海纜導管固定連接于鋼管樁的外側，且海纜導管的頂端開口對應于過孔設置；本申請可實現海上平臺的自主安裝，及海纜從上部組塊的下部延伸至上部，且可滿足海上升壓站或者換流站的靠船登入要求。

技術研發人員：陳珂,王洪慶,元國凱,鄭燦,周冰,吳阿峰,任灝
受保護的技術使用者：中國能源建設集團廣東省電力設計研究院有限公司
技術研發日：
技術公布日：2025/4/28
