本技術涉及園林排污，尤其涉及一種園林設計排水排污裝置。

背景技術：

1、園林設計中的排水排污是一個重要的環節，它涉及到如何將雨水和污水有效地從園林區域中排出，同時考慮到環境保護和資源利用的因素，大多數園林采用地面排水為主的方式，輔以溝渠和管道排水。地面排水可以通過攔截、阻擋、蓄積、分流和引導來實現，現代化的排水系統可能會結合多種排水方式，如下凹式綠地、下沉式景觀步道等，以實現雨水的調蓄和排放；

2、在申請號為202223167691.3的實用新型中公開了一種園林設計排水排污機構，通過下水斗的底端連接有下水管，方便用戶外接下水管道，通過轉軸的一端套裝有保持座，提高轉軸的旋轉穩定性，通過電機的輸出端和轉軸的一端連接，實現轉軸電動旋轉，從而實現螺旋送料桿送料，避免雜物堵塞下水板，通過套筒的內部設有儲污箱，實現雜物儲存，通過開槽的內側滑動連接有手提桿，實現提手可收納，通過手提桿的頂端安裝有提手，方便用戶提出儲污箱，通過管道的內部另一側開設有排污口，方便管道內的雜物進入儲污箱內，通過管道的內側底端安裝有下水板，實現雜物阻擋，避免雜物落入連接管內；本實用新型能有效實現雜物和水分離排出，避免堵塞的現象發生，具有較高的實用價值；

3、但上述一種園林設計排水排污機構中螺旋送料桿只能將較小的雜物通過旋轉送入儲污箱內，當遇到較長的樹枝或塑料袋時容易纏繞在螺旋送料桿上造成損壞且影響正常排水排污，上述一種園林設計排水排污機構中在抽出儲污箱清理時雜物容易在螺旋送料桿帶動下進入套筒內，并在套筒下方堆積不方便排污，因此，本實用新型提出一種園林設計排水排污裝置以解決現有技術中存在的問題。

技術實現思路

1、針對上述問題，本實用新型的目的在于提出一種園林設計排水排污裝置，該園林設計排水排污裝置通過電機驅動轉動轉動同時帶動刀片旋轉，實現對進入下水箱內的較長雜物進行切割，有效防止長條雜物進入下水箱內后纏繞在螺旋送料桿上造成損壞影響正常排水排污的問題，通過套筒內一側由彈簧彈性推動擋板上下滑動方便在取出儲污箱時對下水箱和套筒之間進行封閉，有效防止雜物進入套筒。

2、為實現本實用新型的目的，本實用新型通過以下技術方案實現：一種園林設計排水排污裝置，包括下水箱、雜物切割傳輸機構、過濾機構和彈性封閉機構，所述雜物切割傳輸機構包括轉軸、刀片、電機、第一齒輪、螺旋送料桿、第二齒輪和防水機構，所述下水箱內上方轉動設有轉軸，所述轉軸上對稱排列固定設有刀片，所述下水箱一側外固定設有電機，所述電機輸出端與轉軸驅動連接，所述轉軸上一端同軸固定設有第一齒輪，所述下水箱內下方轉動設有螺旋送料桿，所述螺旋送料桿一端同軸固定設有第二齒輪，所述電機外設有防水機構，所述下水箱內下方設有過濾機構，所述下水箱另一側連通設有彈性封閉機構。

3、進一步改進在于：所述第一齒輪與第二齒輪之間上下接觸且相互嚙合傳動。

4、進一步改進在于：所述防水機構包括防水箱、防水軸承、隔板和通孔，所述下水箱一側固定設有防水箱，所述防水箱包裹在電機外側，所述防水箱與下水箱之間固定設有防水軸承，所述下水箱內一側固定設有隔板，所述隔板上下對稱開設有通孔。

5、進一步改進在于：所述通孔與轉軸和螺旋送料桿位置對應，所述轉軸從防水軸承內穿過。

6、進一步改進在于：所述過濾機構包括弧形過濾網、下水斗和下水管，所述下水箱內下方固定設有弧形過濾網，所述下水箱下方固定設有下水斗，所述下水斗下方中間固定連通設有下水管。

7、進一步改進在于：所述彈性封閉機構包括套筒、滑槽、擋板、滑條、彈簧、支撐板和儲污箱，所述下水箱另一側連通設有套筒，所述套筒一側上方開口且前后對稱開設有滑槽，所述滑槽之間滑動設有擋板，所述擋板前后對稱固定設有滑條，所述滑條與滑槽之間配合滑動，所述擋板底部固定設有彈簧，所述套筒內一側下方固定設有支撐板，所述彈簧下端與支撐板固定連接，所述套筒內滑動放入設有儲污箱。

8、進一步改進在于：所述儲污箱一側開設有進污口，所述儲污箱上方固定設有把手。

9、本實用新型的有益效果為：本實用新型通過電機驅動轉動轉動同時帶動刀片旋轉，實現對進入下水箱內的較長雜物進行切割，有效防止長條雜物進入下水箱內后纏繞在螺旋送料桿上造成損壞影響正常排水排污的問題，通過套筒內一側由彈簧彈性推動擋板上下滑動方便在取出儲污箱時對下水箱和套筒之間進行封閉，有效防止雜物進入套筒。

技術特征：

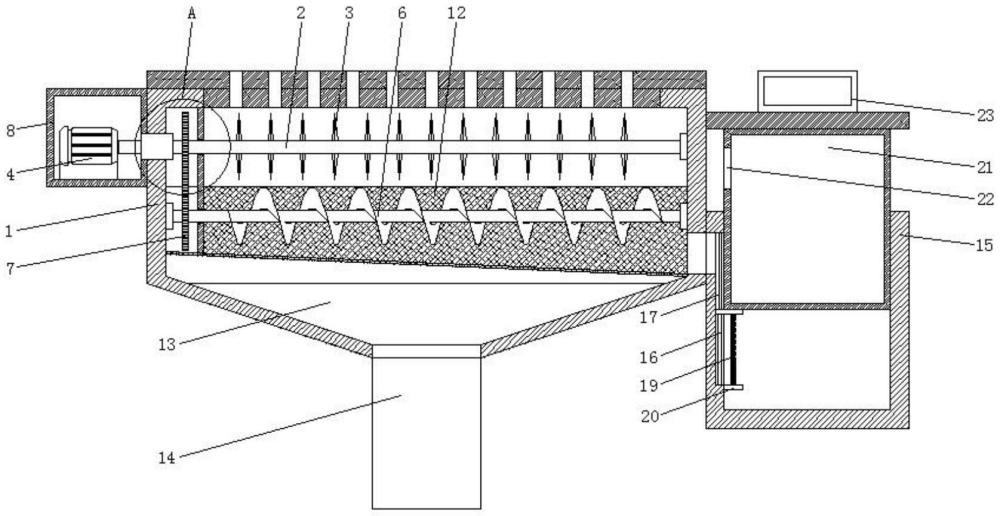

1.一種園林設計排水排污裝置，其特征在于：包括下水箱(1)、雜物切割傳輸機構、過濾機構和彈性封閉機構，所述雜物切割傳輸機構包括轉軸(2)、刀片(3)、電機(4)、第一齒輪(5)、螺旋送料桿(6)、第二齒輪(7)和防水機構，所述下水箱(1)內上方轉動設有轉軸(2)，所述轉軸(2)上對稱排列固定設有刀片(3)，所述下水箱(1)一側外固定設有電機(4)，所述電機(4)輸出端與轉軸(2)驅動連接，所述轉軸(2)上一端同軸固定設有第一齒輪(5)，所述下水箱(1)內下方轉動設有螺旋送料桿(6)，所述螺旋送料桿(6)一端同軸固定設有第二齒輪(7)，所述電機(4)外設有防水機構，所述下水箱(1)內下方設有過濾機構，所述下水箱(1)另一側連通設有彈性封閉機構，所述彈性封閉機構包括套筒(15)、滑槽(16)、擋板(17)、滑條(18)、彈簧(19)、支撐板(20)和儲污箱(21)，所述下水箱(1)另一側連通設有套筒(15)，所述套筒(15)一側上方開口且前后對稱開設有滑槽(16)，所述滑槽(16)之間滑動設有擋板(17)，所述擋板(17)前后對稱固定設有滑條(18)，所述滑條(18)與滑槽(16)之間配合滑動，所述擋板(17)底部固定設有彈簧(19)，所述套筒(15)內一側下方固定設有支撐板(20)，所述彈簧(19)下端與支撐板(20)固定連接，所述套筒(15)內滑動放入設有儲污箱(21)。

2.根據權利要求1所述的一種園林設計排水排污裝置，其特征在于：所述第一齒輪(5)與第二齒輪(7)之間上下接觸且相互嚙合傳動。

3.根據權利要求1所述的一種園林設計排水排污裝置，其特征在于：所述防水機構包括防水箱(8)、防水軸承(9)、隔板(10)和通孔(11)，所述下水箱(1)一側固定設有防水箱(8)，所述防水箱(8)包裹在電機(4)外側，所述防水箱(8)與下水箱(1)之間固定設有防水軸承(9)，所述下水箱(1)內一側固定設有隔板(10)，所述隔板(10)上下對稱開設有通孔(11)。

4.根據權利要求3所述的一種園林設計排水排污裝置，其特征在于：所述通孔(11)與轉軸(2)和螺旋送料桿(6)位置對應，所述轉軸(2)從防水軸承(9)內穿過。

5.根據權利要求1所述的一種園林設計排水排污裝置，其特征在于：所述過濾機構包括弧形過濾網(12)、下水斗(13)和下水管(14)，所述下水箱(1)內下方固定設有弧形過濾網(12)，所述下水箱(1)下方固定設有下水斗(13)，所述下水斗(13)下方中間固定連通設有下水管(14)。

6.根據權利要求1所述的一種園林設計排水排污裝置，其特征在于：所述儲污箱(21)一側開設有進污口(22)，所述儲污箱(21)上方固定設有把手(23)。

技術總結
本技術公開一種園林設計排水排污裝置，包括下水箱、雜物切割傳輸機構、過濾機構和彈性封閉機構，下水箱內上方轉動設有轉軸，轉軸上對稱排列固定設有刀片，下水箱一側外固定設有電機，電機輸出端與轉軸驅動連接，轉軸上一端同軸固定設有第一齒輪，下水箱內下方轉動設有螺旋送料桿，螺旋送料桿一端同軸固定設有第二齒輪，電機外設有防水機構，下水箱內下方設有過濾機構，下水箱另一側連通設有彈性封閉機構；本技術通過電機驅動轉動轉動同時帶動刀片旋轉切割，有效防止長條雜物進入下水箱內后纏繞在螺旋送料桿上造成損壞影響正常排水排污的問題，通過套筒內一側由彈簧彈性推動擋板上下滑動方便在取出儲污箱時對下水箱和套筒之間進行封閉。

技術研發人員：魏定明,盧春霞
受保護的技術使用者：魏定明
技術研發日：20240614
技術公布日：2025/4/28
