本技術涉及模板固定件相關，具體為一種易于脫模的模板固定件。

背景技術：

1、傳統溝槽表面泥土松弛，在水流沖擊下，易將邊坡松弛泥土沖走，長期如此，導致溝槽寬度變大，為此，人們在溝槽開挖處支護模板，并在溝槽外側預留一段距離的槽體進行混凝土澆筑，如此實現對溝槽邊坡的硬化；

2、現有技術中，溝槽模板支護后借助對拉螺桿進行連接固定，對接螺桿裝卸費事費力，在對模板拆除時，需將對拆卸的對拉螺桿專門存放，避免丟失；為此，本實用新型提出一種易于脫模的模板固定件用于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種易于脫模的模板固定件，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種易于脫模的模板固定件，包括墊板，所述墊板的表面設置有對接板，所述對接板插接在對接槽中，所述對接槽開設在支護模板的底面，所述支護模板的頂部搭接有扣板，所述扣板的表面螺接有連接螺桿，支護模板的表面開設有預留孔，扣板的表面設置有連接座，所述連接座的內部轉動連接有調節螺桿，所述調節螺桿的桿體上套設有收口環，所述收口環固定在連接座的內壁，且調節螺桿的另一端插入套筒中，所述套筒的表面設置有把手，調節螺桿的表面設置有手柄桿。

3、優選的，所述對接板呈方形板狀結構，對接板的頂面邊緣開設有導角，對接板設置有兩組，兩組對接板關于墊板的中心對稱分布。

4、優選的，所述扣板的彎折段搭接在支護模板的頂部，連接座處于扣板的高度中心處，連接螺桿同時貫穿扣板的彎折段和預留孔。

5、優選的，所述連接座呈圓筒形結構，調節螺桿呈“t”字形圓形柱體結構，收口環呈圓環形板狀結構，收口環的內環直徑大于調節螺桿處于連接座內部的端面直徑，手柄桿設置有多個，多個手柄桿呈圓周形排列在調節螺桿的桿體上。

6、優選的，所述套筒呈圓形柱體結構，套筒的表面開設有螺接槽，螺接槽設置有兩個，兩個螺接槽關于套筒的長邊中心對稱分布。

7、與現有技術相比，本實用新型的有益效果是：

8、1.本實用新型提出的易于脫模的模板固定件在兩個扣板之間加設長度可調的牽拉桿件，根據兩個支護模板的間距調節牽拉桿件的長度，使得牽拉桿件兩端的扣板可直接扣在兩側支護模板的上部，并借助連接螺桿固定即可，對于牽拉桿件的長度調節可實現操作，因此節省現場施工時間；

9、2.本實用新型提出的易于脫模的模板固定件的調節螺桿的其中一端限位轉動在連接座中，且調節螺桿的另一端螺接在套筒內部，如此手握把手避免套筒轉動的同時手握手柄桿轉動調節螺桿即可實現對調節螺桿伸出套筒長度的調節。

技術特征：

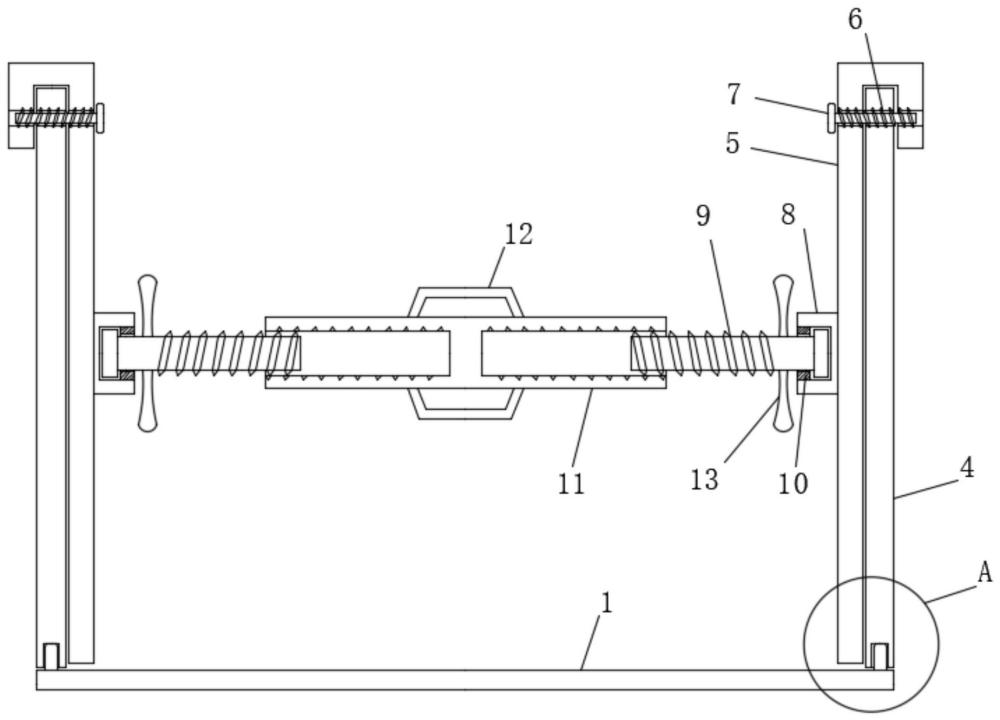

1.一種易于脫模的模板固定件，包括墊板（1），其特征在于：所述墊板（1）的頂面對稱安裝有兩組支護模板（4），所述支護模板（4）的頂部搭接有扣板（5），所述扣板（5）的表面螺接有連接螺桿（7），扣板（5）的表面設置有連接座（8），所述連接座（8）的內部轉動連接有調節螺桿（9），且調節螺桿（9）的另一端插入套筒（11）中。

2.根據權利要求1所述的一種易于脫模的模板固定件，其特征在于：所述墊板（1）的表面設置有對接板（2），所述對接板（2）插接在對接槽（3）中，所述對接槽（3）開設在支護模板（4）的底面。

3.根據權利要求2所述的一種易于脫模的模板固定件，其特征在于：所述對接板（2）呈方形板狀結構，對接板（2）的頂面邊緣開設有導角，對接板（2）設置有兩組，兩組對接板（2）關于墊板（1）的中心對稱分布。

4.根據權利要求1所述的一種易于脫模的模板固定件，其特征在于：所述扣板（5）的彎折段搭接在支護模板（4）的頂部，連接座（8）處于扣板（5）的高度中心處，支護模板（4）的表面開設有預留孔（6），連接螺桿（7）同時貫穿扣板（5）的彎折段和預留孔（6）。

5.根據權利要求1所述的一種易于脫模的模板固定件，其特征在于：所述連接座（8）呈圓筒形結構，調節螺桿（9）呈“t”字形圓形柱體結構，所述調節螺桿（9）的桿體上套設有收口環（10），所述收口環（10）固定在連接座（8）的內壁，收口環（10）呈圓環形板狀結構，收口環（10）的內環直徑大于調節螺桿（9）處于連接座（8）內部的端面直徑，手柄桿（13）設置有多個，多個手柄桿（13）呈圓周形排列在調節螺桿（9）的桿體上。

6.根據權利要求1所述的一種易于脫模的模板固定件，其特征在于：所述套筒（11）呈圓形柱體結構，套筒（11）的表面開設有螺接槽，螺接槽設置有兩個，兩個螺接槽關于套筒（11）的長邊中心對稱分布。

7.根據權利要求1所述的一種易于脫模的模板固定件，其特征在于：所述套筒（11）的表面設置有把手（12），調節螺桿（9）的表面設置有手柄桿（13）。

技術總結
本技術涉及模板固定件技術領域，具體為一種易于脫模的模板固定件，包括墊板，墊板的表面設置有對接板，對接板插接在對接槽中，對接槽開設在支護模板的底面，支護模板的頂部搭接有扣板，扣板的表面螺接有連接螺桿，支護模板的表面開設有預留孔，扣板的表面設置有連接座，連接座的內部轉動連接有調節螺桿，調節螺桿的桿體上套設有收口環；有益效果為：本技術提出的易于脫模的模板固定件在兩個扣板之間加設長度可調的牽拉桿件，根據兩個支護模板的間距調節牽拉桿件的長度，使得牽拉桿件兩端的扣板可直接扣在兩側支護模板的上部，并借助連接螺桿固定即可，對于牽拉桿件的長度調節可實現操作，因此節省現場施工時間。

技術研發人員：林壯,沈曉娟,許曾峰,潘勇鋼,符祖超,蔡立學
受保護的技術使用者：中建八局第一建設有限公司
技術研發日：20240429
技術公布日：2025/4/28
