本技術涉及綠化工程，具體是一種綠化工程邊坡加固裝置。

背景技術：

1、隨著社會的發展，國家越來越重視對基礎設施的建設，在地理環境復雜的地方，修建盤山路靠山路是避免不了的，此時對邊坡的防護加固為重要施工項目，邊坡的滑坡和側滑等因素是邊坡破壞主要災害性因素。

2、現有的邊坡加固裝置，大多數是在坡體表面貼敷并澆筑混凝土的形式進行，當混凝土使用時間久了之后會產生裂痕，難以應對坡體出現下滑的情況，而且不利于綠化，降低了景觀效果；為此，我們提供了一種綠化工程邊坡加固裝置解決以上問題。

技術實現思路

1、本實用新型的目的就是為了彌補現有技術的不足，提供了一種綠化工程邊坡加固裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種綠化工程邊坡加固裝置，包括邊坡本體，所述邊坡本體的上方設置有加固機構，所述加固機構包括多個等距離排列的綠化塊，每個所述綠化塊均位于邊坡本體的內部，每個所述綠化塊外表面均固定連接有兩個安裝塊，每個所述安裝塊的內部均滑動連接有固定桿，每個所述固定桿的底端均貫穿邊坡本體并延伸至邊坡本體的內部，所述邊坡本體的正面開設有兩個流水槽，每個所述流水槽的內部均固定連接有過濾板，所述邊坡本體的上表面固定連接有擋水板，所述邊坡本體的上表面固定連接有兩個輔助塊，每個所述輔助塊的左側面均固定連接有伺服電機，每個所述伺服電機動力的輸出端均固定連接有螺紋桿，每個所述螺紋桿的右端均貫穿輔助塊并延伸至輔助塊的內部，每個所述螺紋桿的外表面均螺紋連接有刮板，每個所述刮板均滑動連接于輔助塊的內部，每個所述刮板的底面均與過濾板的上表面相接觸。

3、進一步的，每組所述綠化塊的外表面均套設有加固塊，每個所述加固塊的左右兩側面均固定連接有兩個固定塊。

4、進一步的，每個所述固定塊的上表面均設置有加固桿，每個所述加固桿的底端均依次貫穿固定塊和邊坡本體并延伸至邊坡本體的內部。

5、進一步的，所述邊坡本體的上表面固定連接有兩個防護桿，每個所述防護桿的外表面均固定連接有兩個穩定塊，每個所述穩定塊的底端均與邊坡本體的上表面固定連接。

6、進一步的，所述擋水板的背面固定連接有兩個牢固塊，每個所述牢固塊的底面均與邊坡本體的上表面固定連接。

7、進一步的，每個所述伺服電機的外表面套設有保護殼，每個所述保護殼的右側面均與輔助塊的左側面固定連接。

8、進一步的，每個所述螺紋桿的外表面均套設有輔助軸承，每個所述輔助軸承均鑲嵌于輔助塊的內部。

9、進一步的，每個所述刮板的上表面均固定連接有滑動塊，每個所述滑動塊均滑動連接于輔助塊的內部。

10、與現有技術相比，該一種綠化工程邊坡加固裝置具備如下有益效果：

11、本實用新型通過設置有綠化塊、安裝塊和固定桿，能夠依靠固定桿和安裝塊的配合將綠化塊固定至邊坡本體表面，從而利用綠化植物來提高邊坡的牢固能力，同時利用流水槽、過濾板、擋水板、伺服電機、螺紋桿和刮板，通過流水槽對邊坡本體表面的雨水進行收集和引流，此時擋水板能夠將水源進行阻擋，使水源只能從流水槽流出，避免雨水不規則沖向邊坡表面而導致邊坡塌陷和下滑的可能，過濾板能夠將雨水內部的垃圾進行過濾，避免垃圾流入流水槽而造成堵塞的情況，同時防止垃圾跟隨雨水流至邊坡本體下方，增加對環境的保護，并依靠伺服電機帶動螺紋桿正轉或反轉，使刮板在輔助塊內部來回移動，刮板在移動過程中能夠將過濾板表面過濾掉的垃圾推走，避免垃圾將過濾板堵塞而導致無法排水的可能，通過綠化塊和綠化植物來對坡體進行加固和綠化的能力，防止水土流失而造成坡體下滑的情況，有效地解決了混泥土容易開裂的問題，同時也能對雨水進行引流，避免雨水不規則沖刷而造成滑坡的可能，起到增加坡體的牢固，提高綠化效果的能力。

技術特征：

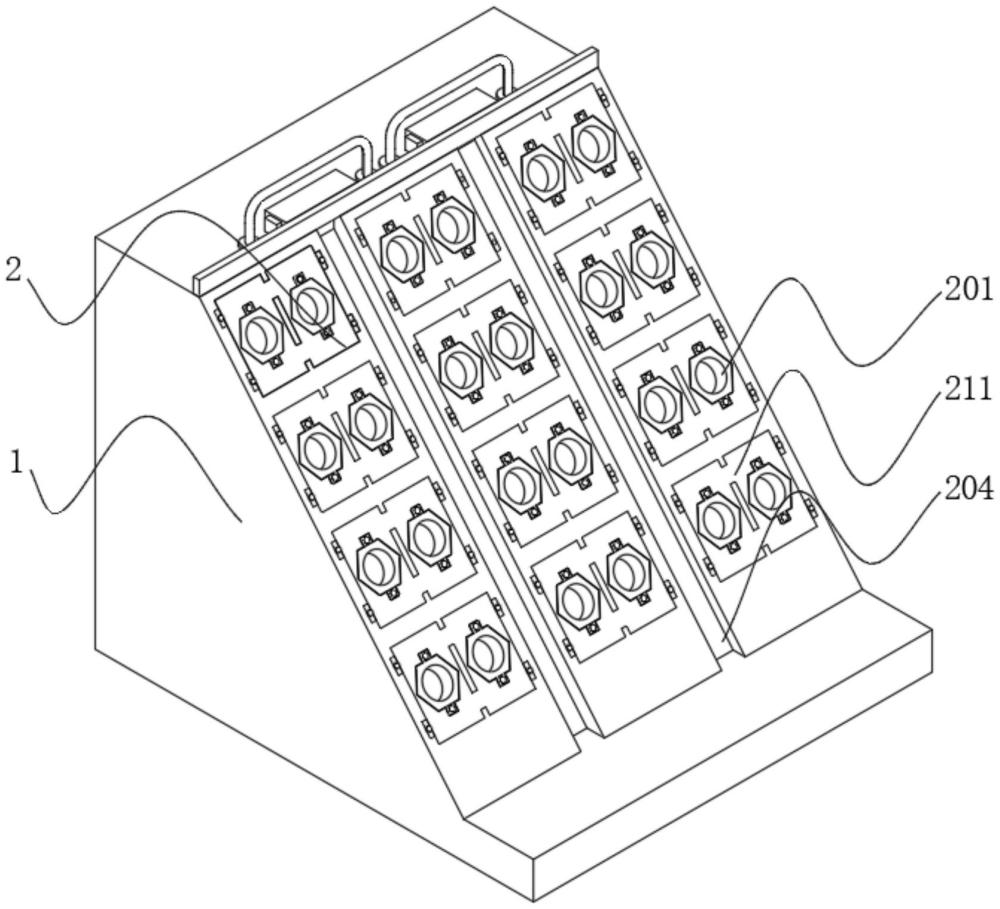

1.一種綠化工程邊坡加固裝置，包括邊坡本體(1)，其特征在于：所述邊坡本體(1)的上方設置有加固機構(2)，所述加固機構(2)包括多個等距離排列的綠化塊(201)，每個所述綠化塊(201)均位于邊坡本體(1)的內部，每個所述綠化塊(201)外表面均固定連接有兩個安裝塊(202)，每個所述安裝塊(202)的內部均滑動連接有固定桿(203)，每個所述固定桿(203)的底端均貫穿邊坡本體(1)并延伸至邊坡本體(1)的內部，所述邊坡本體(1)的正面開設有兩個流水槽(204)，每個所述流水槽(204)的內部均固定連接有過濾板(205)，所述邊坡本體(1)的上表面固定連接有擋水板(206)，所述邊坡本體(1)的上表面固定連接有兩個輔助塊(207)，每個所述輔助塊(207)的左側面均固定連接有伺服電機(208)，每個所述伺服電機(208)動力的輸出端均固定連接有螺紋桿(209)，每個所述螺紋桿(209)的右端均貫穿輔助塊(207)并延伸至輔助塊(207)的內部，每個所述螺紋桿(209)的外表面均螺紋連接有刮板(210)，每個所述刮板(210)均滑動連接于輔助塊(207)的內部，每個所述刮板(210)的底面均與過濾板(205)的上表面相接觸。

2.根據權利要求1所述的一種綠化工程邊坡加固裝置，其特征在于：每組所述綠化塊(201)的外表面均套設有加固塊(211)，每個所述加固塊(211)的左右兩側面均固定連接有兩個固定塊(212)。

3.根據權利要求2所述的一種綠化工程邊坡加固裝置，其特征在于：每個所述固定塊(212)的上表面均設置有加固桿(213)，每個所述加固桿(213)的底端均依次貫穿固定塊(212)和邊坡本體(1)并延伸至邊坡本體(1)的內部。

4.根據權利要求1所述的一種綠化工程邊坡加固裝置，其特征在于：所述邊坡本體(1)的上表面固定連接有兩個防護桿(214)，每個所述防護桿(214)的外表面均固定連接有兩個穩定塊(215)，每個所述穩定塊(215)的底端均與邊坡本體(1)的上表面固定連接。

5.根據權利要求1所述的一種綠化工程邊坡加固裝置，其特征在于：所述擋水板(206)的背面固定連接有兩個牢固塊(216)，每個所述牢固塊(216)的底面均與邊坡本體(1)的上表面固定連接。

6.根據權利要求1所述的一種綠化工程邊坡加固裝置，其特征在于：每個所述伺服電機(208)的外表面套設有保護殼(217)，每個所述保護殼(217)的右側面均與輔助塊(207)的左側面固定連接。

7.根據權利要求1所述的一種綠化工程邊坡加固裝置，其特征在于：每個所述螺紋桿(209)的外表面均套設有輔助軸承(218)，每個所述輔助軸承(218)均鑲嵌于輔助塊(207)的內部。

8.根據權利要求1所述的一種綠化工程邊坡加固裝置，其特征在于：每個所述刮板(210)的上表面均固定連接有滑動塊(219)，每個所述滑動塊(219)均滑動連接于輔助塊(207)的內部。

技術總結
本技術公開了一種綠化工程邊坡加固裝置，涉及綠化工程技術領域，包括邊坡本體，所述邊坡本體的上方設置有加固機構，加固機構包括多個等距離排列的綠化塊，每個綠化塊均位于邊坡本體的內部，每個綠化塊外表面均固定連接有兩個安裝塊，每個安裝塊的內部均滑動連接有固定桿，每個固定桿的底端均貫穿邊坡本體并延伸至邊坡本體的內部，邊坡本體的正面開設有兩個流水槽，每個流水槽的內部均固定連接有過濾板。它能夠通過綠化塊和綠化植物來對坡體進行加固和綠化的能力，有效地解決了混泥土容易開裂的問題，同時也能對雨水進行引流，避免雨水不規則沖刷而造成水土流失和滑坡的可能，起到增加坡體的牢固，提高綠化效果的能力。

技術研發人員：陳萬向,謝文祥,陳婉君
受保護的技術使用者：北京未來科學城城市運營管理有限公司
技術研發日：20240628
技術公布日：2025/4/28
