本發明屬于海底電纜鋪設，具體涉及一種長度可調的噴射臂。

背景技術：

1、海底電纜的鋪設需要用到專門的作業挖溝裝置進行挖溝埋纜，挖溝方式一般是采用噴射破土的作業方式，該作業方式是利用水射流進行破土挖溝，通過帶噴嘴的噴射臂噴射水流沖刷海底形成溝槽。

2、目前挖溝裝置上的噴射臂長度均固定，無法調節長度，對于需要挖出不同深度電纜溝槽時通用性受限。

技術實現思路

1、本發明的目的就是為了解決上述背景技術存在的不足，提供一種長度可調的噴射臂。

2、本發明采用的技術方案是：一種長度可調的噴射臂，包括固定座、固定噴臂、伸縮噴臂、長度調節機構，所述固定噴臂和伸縮噴臂的固定端均安裝于固定座上，伸縮噴臂長度大于固定噴臂長度，所述固定座內設有與固定噴臂、伸縮噴臂連通的通道，所述固定噴臂和伸縮噴臂上分別設置若干噴嘴，所述長度調節機構一端與伸縮噴臂的伸縮端連接、另一端與固定座連接。

3、進一步地，所述固定噴臂包括若干不同長度的固定噴管，若干固定噴管以從短到長的順序排列布置，若干固定噴管位于同一豎直平面內且傾斜布置，最短固定噴管位于最下方，所述噴嘴設置于若干固定噴管底部。

4、進一步地，所述伸縮噴臂包括若干并排布置的伸縮噴管和同軸布置的若干固定管，所述噴嘴設置于若干伸縮噴管底部，固定管一端與固定座連接，固定管另一端套于伸縮噴管內部且與伸縮噴管內壁密封接觸，所述伸縮噴管包括固定噴射段和可伸縮噴射段，固定噴射段設置于可伸縮噴射段的端部，固定噴射段上設有連接長度調節機構一端的安裝座。

5、進一步地，所述固定管另一端外壁設有密封圈，固定管另一端通過所述密封圈與伸縮噴管內壁密封接觸。

6、更進一步地，所述固定座包括固定板和呈三角形且內部中空的鉸接段，所述固定噴臂、伸縮噴臂和固定板端部均與鉸接段一端連接，所述固定噴臂和伸縮噴臂的側面與固定板側面連接。

7、本發明的有益效果為：

8、本發明的噴射臂通過設置固定噴臂和伸縮噴臂兩種噴臂結構，實現了長度可伸縮調節，應用到海底挖時挖溝深度更深，通用性更廣；同時噴射臂可根據實際情況可進行多噴嘴噴射挖溝，伸出部分越長，噴嘴越多，挖溝效率更高。

技術特征：

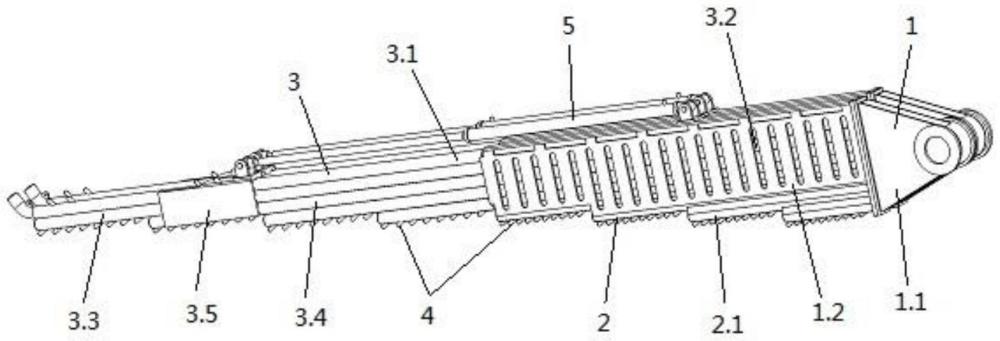

1.一種長度可調的噴射臂，其特征在于：包括固定座(1)、固定噴臂(2)、伸縮噴臂(3)、長度調節機構(5)，所述固定噴臂(2)和伸縮噴臂(3)的固定端均安裝于固定座(1)上，伸縮噴臂(3)長度大于固定噴臂(2)長度，所述固定座(1)內設有與固定噴臂(2)、伸縮噴臂(3)內部連通的通道，所述固定噴臂(2)和伸縮噴臂上分別設置若干噴嘴(4)，所述長度調節機構(5)一端與伸縮噴臂(3)的伸縮端連接、另一端與固定座連接。

2.根據權利要求1所述的長度可調的噴射臂，其特征在于：所述固定噴臂(2)包括若干不同長度的固定噴管(2.1)，若干固定噴管(2.1)以從短到長的順序排列布置，若干固定噴管(2.1)位于同一豎直平面內且傾斜布置，最短固定噴管(2.1)位于最下方，所述噴嘴(4)設置于若干固定噴管(2.1)底部。

3.根據權利要求1所述的長度可調的噴射臂，其特征在于：所述伸縮噴臂(3)包括若干并排布置的伸縮噴管(3.1)和同軸布置的若干固定管(3.2)，所述噴嘴(4)設置于若干伸縮噴管(3.1)底部，固定管(3.2)一端與固定座連接，固定管(3.2)另一端套于伸縮噴管(3.1)內部且與伸縮噴管內壁密封接觸，所述伸縮噴管(3.1)包括固定噴射段(3.3)和可伸縮噴射段(3.4)，固定噴射段(3.3)設置于可伸縮噴射段(3.4)的端部，固定噴射段(3.2)上設有連接長度調節機構一端的安裝座(3.5)。

4.根據權利要求3所述的長度可調的噴射臂，其特征在于：所述固定管(3.2)另一端外壁設有密封圈(3.6)，固定管(3.2)另一端通過所述密封圈(3.6)與伸縮噴管(3.1)內壁密封接觸。

5.根據權利要求1所述的長度可調的噴射臂，其特征在于：所述固定座(1)包括固定板(1.2)和呈三角形且內部中空的鉸接段(1.1)，所述固定噴臂(2)、伸縮噴臂(3)和固定板(1.2)端部均與鉸接段(1.1)一端連接，所述固定噴臂(2)和伸縮噴臂(3)的側面與固定板(1.2)側面連接。

技術總結
本發明公開了一種長度可調的噴射臂，包括固定座、固定噴臂、伸縮噴臂、長度調節機構，所述固定噴臂和伸縮噴臂的固定端均安裝于固定座上，伸縮噴臂長度大于固定噴臂長度，所述固定座內設有與固定噴臂、伸縮噴臂連通的通道，所述固定噴臂和伸縮噴臂上分別設置若干噴嘴，所述長度調節機構一端與伸縮噴臂的伸縮端連接、另一端與固定座連接。本發明通過設置固定噴臂和伸縮噴臂兩種噴臂結構，實現了長度可伸縮調節，應用到海底挖時挖溝深度更深，通用性更廣；同時噴射臂可根據實際情況可進行多噴嘴噴射挖溝，伸出部分越長，噴嘴越多，挖溝效率更高。

技術研發人員：請求不公布姓名,請求不公布姓名
受保護的技術使用者：武漢星辰海洋科技有限公司
技術研發日：
技術公布日：2025/4/28
