本發明涉及一種用于深水硬巖區的鋼護筒圍堰錨固作業方法，屬于水上施工平臺。

背景技術：

1、跨越大江大河的大跨橋梁主墩基礎通常采用大直徑群樁基礎。在部分地址條件為裸露硬巖且基礎結構設計為深埋式承臺時，水上鉆孔平臺的管樁和主墩樁基的開口鋼護筒往往難以插打至設計深度。這種情況下，平臺的承載能力會受到嚴重的影響，若采用其他加固措施，不僅施工工藝復雜，并且還會顯著增加施工成本。

2、目前在面對深水條件、巖溶發育環境時，傳統的施工方法難以保證施工平臺在使用期間的受力要求及圍堰下方過程中的穩定性，并且施工工藝復雜，傳統工藝采用：鉆孔平臺搭設，鉆孔樁施工，鉆孔平臺拆除，圍堰下放，承臺施工的流程存在施工周期較長的問題。

3、因此需要設計一種用于深水硬巖區的鋼護筒圍堰錨固作業方法，解決了在深水硬巖區的施工成本高、施工難度大的問題。

技術實現思路

1、本發明所要解決的技術問題在于：提供一種用于深水硬巖區的鋼護筒圍堰錨固作業方法，它解決了在深水硬巖區的施工成本高、施工難度大的問題。

2、本發明所要解決的技術問題采取以下技術方案來實現：一種用于深水硬巖區的圍堰平臺錨固作業方法，

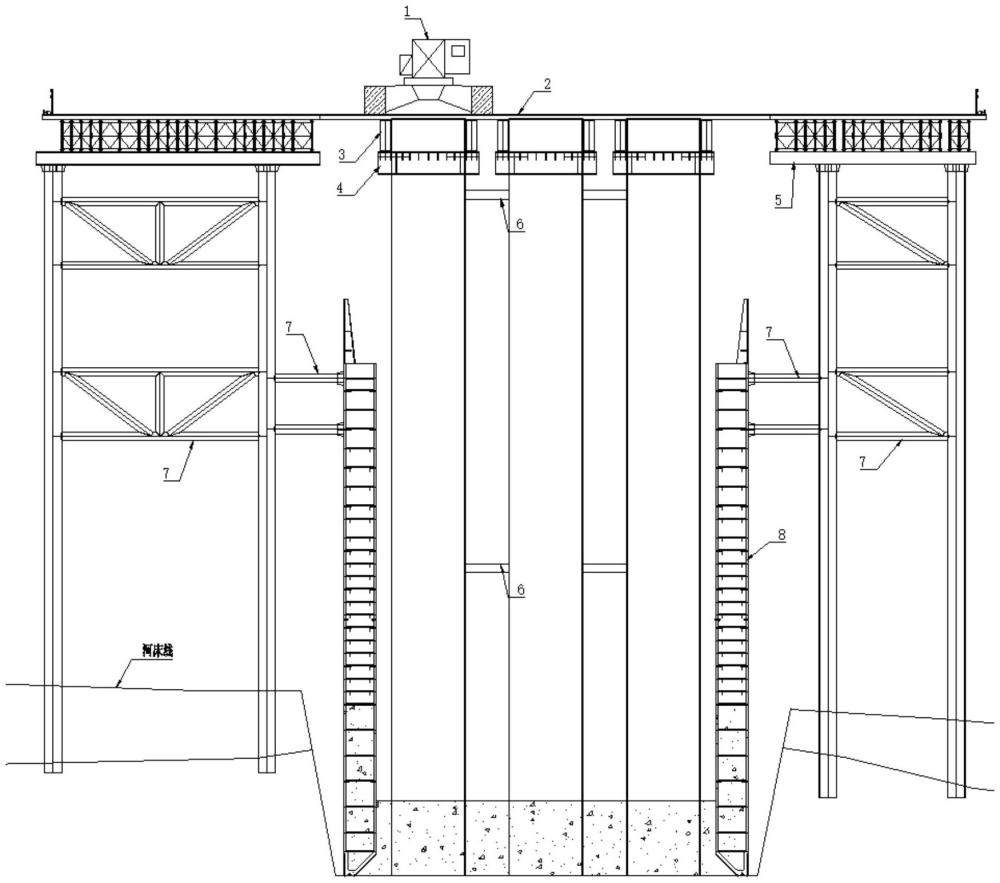

3、包括圍堰、鋼護筒、鉆孔平臺，

4、所述鋼護筒設置在所述圍堰內部，所述鉆孔平臺設置在所述鋼護筒頂部，

5、所述圍堰及所述鉆孔平臺的鋪設與錨固包括以下步驟：

6、步驟1：采用水下開挖方法處理所述圍堰及所述鉆孔平臺鋪設范圍內的基坑，完成河床基巖的分層開挖，并清理；

7、步驟2：對所述圍堰的基坑定位，對未完全揭示的溶洞進行補充沖擊處理；

8、步驟3：對溶洞進行混凝土回填，采用水下混凝土拔球法；

9、步驟4，清理所述圍堰的基坑范圍內的淤泥并進行找平，下放所述圍堰；

10、步驟5：在所述圍堰的范圍內對刃腳拋填沙袋堵漏；

11、步驟6：安裝所述鋼護筒和鉆孔平臺管樁結構，通過底部調節裝置保證所述鋼護筒和管樁的垂直度；

12、步驟7：連接所述鋼護筒、所述圍堰和所述平臺管樁，聯結系連接所述鋼護筒、所述圍堰和所述平臺管樁；

13、步驟8：安裝封底平臺，并澆筑所述圍堰的封底混凝土；

14、步驟9：安裝大梁、牛腿；

15、步驟10：分段吊裝大梁至設計位置并通過螺栓連接成整體；

16、步驟11：大梁之間通過橫向的所述聯結系連接；

17、步驟12：在大梁上鋪設橋面系工鋼及花紋鋼板，完成所述鉆孔平臺搭設。

18、優選地，在步驟3中，水下混凝土拔球法在面對復雜溶洞的處理包括在水下混凝土澆筑前預埋管道，在管道內灌注灌漿料。

19、優選地，在步驟4中，所述圍堰為與承臺結構一致的圓端棱形六邊形，豎向分為三節，圍堰采用雙壁圍堰，由面板、加勁板、水平環版組成，從底部往上第一節設置有刃腳，在豎向節段采用焊接的形式接高，節段連接處設置有法蘭；所述圍堰拼裝成整節，通過駁船運輸至噸位，吊裝至安裝位置，分節拼裝成整體，澆筑刃腳混凝土，注水下沉并定位錨固。

20、優選地，在步驟6中，所述鋼護筒的底節外側焊接有加強筋，頂節外側焊接大梁牛腿單元件。

21、優選地，所述鋼護筒為壁厚4mm的鋼板環向滾焊形成，底部四個角點焊有小型鋼作為調整水平措施。

22、優選地，所述鋼護筒通過駁船運輸至橋址區，利用浮吊吊裝底節所述鋼護筒移動至設計位置，調整傾斜度后固定，再逐節吊裝上層所述鋼護筒并焊接，直至完成所有鋼護筒的安裝。

23、優選地，所述鋼護筒的傾斜度通過角度器監控，確保垂直度滿足要求。

24、本發明的有益效果是：

25、本發明通過對用于深水硬巖區的鋼護筒圍堰錨固的作業方法及平臺進行優化，通過在下放圍堰前對河床的基巖進行沖擊處理，并分層開挖。其中溶洞采用水下混凝土拔球法進行填充混凝土。在安裝鋼護筒和鉆孔平臺管樁時，在底部設置有調節裝置，調節裝置能夠調整鋼護筒和鉆孔平臺管樁之間的角度，能夠答復縮短圍堰的施工周期，能夠給降低人工成本和安全風險。在管樁和圍堰之間通過聯結系連接固定，能夠提高圍堰平臺的抗沖擊、抗擾動的能力，延長了結構使用壽命，為后續橋梁施工提供支撐。通過分層開挖和精準的定位，能夠減少對溶洞和巖層的擾動，降低對周邊生態環境的影響。

技術特征：

1.一種用于深水硬巖區的圍堰平臺錨固作業方法，

2.根據權利要求1所述的一種用于深水硬巖區的圍堰平臺錨固作業方法，其特征在于：在步驟3中，水下混凝土拔球法在面對復雜溶洞的處理包括在水下混凝土澆筑前預埋管道，在管道內灌注灌漿料。

3.根據權利要求1所述的一種用于深水硬巖區的圍堰平臺錨固作業方法，其特征在于：在步驟4中，所述圍堰為與承臺結構一致的圓端棱形六邊形，豎向分為三節，圍堰采用雙壁圍堰，由面板、加勁板、水平環版組成，從底部往上第一節設置有刃腳，在豎向節段采用焊接的形式接高，節段連接處設置有法蘭；所述圍堰拼裝成整節，通過駁船運輸至噸位，吊裝至安裝位置，分節拼裝成整體，澆筑刃腳混凝土，注水下沉并定位錨固。

4.根據權利要求1所述的一種用于深水硬巖區的圍堰平臺錨固作業方法，其特征在于：在步驟6中，所述鋼護筒的底節外側焊接有加強筋，頂節外側焊接大梁牛腿單元件。

5.根據權利要求4所述的一種用于深水硬巖區的圍堰平臺錨固作業方法，其特征在于：所述鋼護筒為壁厚4mm的鋼板環向滾焊形成，底部四個角點焊有小型鋼作為調整水平措施。

6.根據權利要求4所述的一種用于深水硬巖區的圍堰平臺錨固作業方法，其特征在于：所述鋼護筒通過駁船運輸至橋址區，利用浮吊吊裝底節所述鋼護筒移動至設計位置，調整傾斜度后固定，再逐節吊裝上層所述鋼護筒并焊接，直至完成所有鋼護筒的安裝。

7.根據權利要求6所述的一種用于深水硬巖區的圍堰平臺錨固作業方法，其特征在于：所述鋼護筒的傾斜度通過角度器監控，確保垂直度滿足要求。

技術總結
本發明公開了一種用于深水硬巖區的鋼護筒圍堰錨固作業方法，屬于水上施工平臺技術領域，包括圍堰、鋼護筒、鉆孔平臺，在下放圍堰前，通過分層開挖和沖擊處理完成基巖清理，并采用水下混凝土拔球法填充溶洞，提高地基穩定性。鋼護筒和鉆孔平臺管樁安裝時，底部調節裝置用于調整角度，確保垂直度，縮短施工周期，降低人工成本和安全風險。管樁與圍堰通過聯結系連接固定。通過本發明，對基巖進行處理，能夠提升抗沖擊和抗擾動能力，延長平臺使用壽命，為橋梁施工提供可靠支撐。精準定位與分層開挖，減小對巖層和溶洞的擾動，降低對生態環境的影響，同時確保施工質量與效率。

技術研發人員：崔彬彬,鞏明,李紅曉,陸亦云,王富林,張金杯,谷劍波,代保平,齊志,吳杰,羅福海,張乾鋒,繆華樺,陳楊,劉勝
受保護的技術使用者：中鐵大橋局集團第二工程有限公司
技術研發日：
技術公布日：2025/4/28
