本技術涉及混凝土冷卻，具體涉及一種大體積混凝土的環形管冷卻結構。

背景技術：

1、橋梁大壩等重要結構使用年限久，對耐久性要求極高。而大體積混凝土極易在施工過程中產生巨大的熱量并致使結構開裂，影響結構的耐久性和安全性。因此，必須對大體積混凝土水化熱進行有效控制。

2、傳統的溫控系統需手持測溫設備至現場測量，且不能調節混凝土樁內外溫差，對混凝土降溫或者控溫的效果不好，導致對混凝土溫度控制而避免混凝土開裂的效果不佳。因此，亟需設計一種大體積混凝土的環形管冷卻結構來解決上述問題。

技術實現思路

1、本實用新型的目的是提供一種大體積混凝土的環形管冷卻結構，以解決現有技術中的上述不足之處。

2、為了實現上述目的，本實用新型提供如下技術方案：

3、一種大體積混凝土的環形管冷卻結構，包括儲水箱、加熱箱和回水箱，所述儲水箱的一側通過管道連接有鋪設與混凝土樁內部的外環管和內環管，所述回水箱與儲水箱之間設置有回流管，且回流管上設置有回水泵，所述外環管靠近儲水箱的一端設置有外環管電磁閥，所述內環管靠近儲水箱的一端設置有內環管電磁閥，所述加熱箱的一側外壁上設置有與外環管和內環管相連接的熱水管一和熱水管二，所述熱水管一和熱水管二上分別安裝有熱水電磁閥一和熱水電磁閥二。

4、優選的，所述外環管套設在內環管的外部，且外環管和內環管的規格相同。

5、優選的，所述儲水箱的一側外壁上固定安裝有導水管，且導水管上設置有供水泵。

6、優選的，所述混凝土樁的內部設置有若干個溫度傳感器，所述儲水箱的一側設置有與溫度傳感器相連接的控制器。

7、優選的，所述控制器控制回水泵、外環管電磁閥、內環管電磁閥、熱水電磁閥一和熱水電磁閥二。

8、優選的，所述加熱箱的內部固定設置有加熱器，且加熱器為恒溫熱水加熱器。

9、在上述技術方案中，本實用新型提供的一種大體積混凝土的環形管冷卻結構，有益效果為：

10、（1）采用的外環管和內環管以及內環管電磁閥和外環管電磁閥，能夠實現利用外環管和內環管之中的一個實現對混凝土樁的降溫處理，也可實現外環管和內環管二者同時對混凝土樁降溫的效果，可選擇性的調節環形管流量，提高了混凝土的降溫速率。

11、（2）采用的加熱箱、熱水管和熱水管電磁閥，能夠與內環管電磁閥和外環管電磁閥配合使用，從而選擇使用熱水和冷水，實現對混凝土樁的降溫和升溫，從而保證了混凝土樁能夠處于一個恒定的穩定，避免了混凝土樁出現開裂的情況發生。

技術特征：

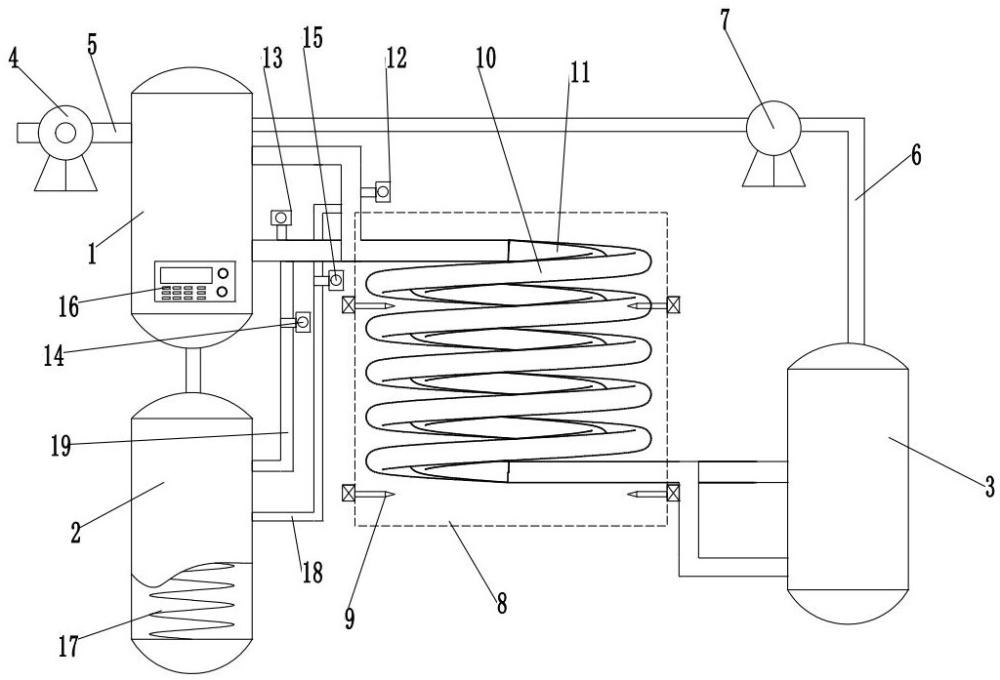

1.一種大體積混凝土的環形管冷卻結構，其特征在于，包括儲水箱（1）、加熱箱（2）和回水箱（3），所述儲水箱（1）的一側通過管道連接有鋪設與混凝土樁（8）內部的外環管（10）和內環管（11），所述回水箱（3）與儲水箱（1）之間設置有回流管（6），且回流管（6）上設置有回水泵（7），所述外環管（10）靠近儲水箱（1）的一端設置有外環管電磁閥（13），所述內環管（11）靠近儲水箱（1）的一端設置有內環管電磁閥（12），所述加熱箱（2）的一側外壁上設置有與外環管（10）和內環管（11）相連接的熱水管一（18）和熱水管二（19），所述熱水管一（18）和熱水管二（19）上分別安裝有熱水電磁閥一（14）和熱水電磁閥二（15）。

2.根據權利要求1所述的一種大體積混凝土的環形管冷卻結構，其特征在于，所述外環管（10）套設在內環管（11）的外部，且外環管（10）和內環管（11）的規格相同。

3.根據權利要求1所述的一種大體積混凝土的環形管冷卻結構，其特征在于，所述儲水箱（1）的一側外壁上固定安裝有導水管（5），且導水管（5）上設置有供水泵（4）。

4.根據權利要求1所述的一種大體積混凝土的環形管冷卻結構，其特征在于，所述混凝土樁（8）的內部設置有若干個溫度傳感器（9），所述儲水箱（1）的一側設置有與溫度傳感器（9）相連接的控制器（16）。

5.根據權利要求4所述的一種大體積混凝土的環形管冷卻結構，其特征在于，所述控制器（16）控制回水泵（7）、外環管電磁閥（13）、內環管電磁閥（12）、熱水電磁閥一（14）和熱水電磁閥二（15）。

6.根據權利要求1所述的一種大體積混凝土的環形管冷卻結構，其特征在于，所述加熱箱（2）的內部固定設置有加熱器（17），且加熱器（17）為恒溫熱水加熱器。

技術總結
本技術公開了一種大體積混凝土的環形管冷卻結構，包括儲水箱、加熱箱和回水箱，儲水箱的一側通過管道連接有鋪設與混凝土樁內部的外環管和內環管，回水箱與供水箱之間設置有回流管，且回流管上設置有回水泵，外環管靠近儲水箱的一端設置有外環管電磁閥，內環管靠近儲水箱的一端設置有內環管電磁閥。本技術采用的外環管和內環管以及內環管電磁閥和外環管電磁閥，能夠實現利用外環管和內環管之中的一個實現對混凝土樁的降溫處理，也可實現外環管和內環管二者同時對混凝土樁降溫的效果，可選擇性的調節環形管流量，提高了混凝土的降溫速率。

技術研發人員：阮鈮雅,呂輝,謝欣,徐雪峰,許博源,黎攀,肖影,林嘉誠,邵煉,鐘延芬,饒淼嵐,張迎濤,邱敏,馮銳
受保護的技術使用者：南昌航空大學
技術研發日：20240701
技術公布日：2025/4/28
