本申請屬于基坑外部配套，具體為一種基坑變形智能實時監測與軸力自適應調整的裝置。

背景技術：

1、土建基坑是指在土壤或巖石中開挖出來的深而窄的洞穴或凹地，用于進行地下工程施工或建筑物基礎的開挖。土建基坑的施工主要包括土方開挖、基坑支護、基坑排水等工作。基坑的形狀和尺寸根據具體工程需求而定，可以是方形、圓形或其他形狀。

2、土建基坑的施工過程需要考慮土壤或巖石的穩定性和周圍環境的影響。為了保證基坑的穩定性和安全性，通常需要采取基坑支護措施，如土釘墻、深層連續墻、鋼支撐等，以防止土體的塌方和變形。此外，基坑排水也是重要的一步，通過排除地下水的積聚，保持基坑內部的干燥，確保施工的順利進行。

3、基坑發生位移可能會導致以下危害：一、工人和設備的安全受到威脅：基坑位移可能會導致支撐結構的破壞，使得基坑周邊土體塌方或坍塌，從而危及工人和設備的安全；二、施工進度延誤：基坑位移會導致施工現場的混亂和不穩定，影響施工進度，導致工期延誤；三、工程質量受損：基坑位移會導致基坑周邊土體的變形和沉降，可能會影響地下管道、地下結構和鄰近建筑物的穩定性，從而損害工程質量；四、經濟損失：基坑位移可能導致支撐結構的破壞和土體的塌方，需要進行緊急修復和加固，增加工程成本。同時，基坑位移還可能造成鄰近建筑物的損壞，引發經濟損失。

4、但是傳統基坑中，沒有對應的監控以及可以調整的設備，通常的辦法是繼續澆筑混凝土，對內部預應力斷層危險無法提前預估。

技術實現思路

1、本申請的目的在于：為了解決上述提出沒有對應的監控以及可以調整的設備，通常的辦法是繼續澆筑混凝土，對內部預應力斷層危險無法提前預估的問題，提供一種基坑變形智能實時監測與軸力自適應調整的裝置。

2、本申請采用的技術方案如下：一種基坑變形智能實時監測與軸力自適應調整的裝置，包括固定環，所述固定環外表面焊接有基準塊，所述基準塊外表面焊接有調整外殼，所述調整外殼對應基準塊中間內表面固定連接有線路連接主體，所述線路連接主體上下外表面固定連接有形變調整框，所述調整外殼兩邊內表面固定連接有外接觸板，所述形變調整框兩邊外表面固定連接有內接觸板，所述形變調整框內表面固定連接有形變條。

3、通過采用上述技術方案，設備通過固定環、基準塊構成基坑外圍整體,保證基坑的整體得以穩定，基準塊通過對應分層完成各位置的監控，如果基準塊產生位移，則基準塊之間會產生位移，這樣調整外殼內部產生形變，對應的外接觸板、內接觸板之間表面接觸錯位，外接觸板、內接觸板采用多點式金屬片接觸，對應形變產生對應電路變化，通過線路連接環、線路連接主體完成對形變調整框、形變條的加熱形變，進而完成對應調整，保證基坑的軸心盡可能處于軸心線。

4、在一優選的實施方式中，所述調整外殼兩邊外表面固定連接有外密封連接件，所述外密封連接件外表面固定連接有線路連接環。

5、通過采用上述技術方案，外密封連接件保證線路連接環外部連接，線路連接環方便對各位置的線路連接主體進行線路的連通。

6、在一優選的實施方式中，所述基準塊最底端下表面固定連接有陀螺儀，所述陀螺儀下表面固定連接有固定釘。

7、通過采用上述技術方案，陀螺儀完成對基準塊處于垂直線上的監控，固定釘方便在下方的固定。

8、在一優選的實施方式中，所述基準塊上端外表面固定連接有設備控制主體，所述設備控制主體外表面固定連接有無線發射器。

9、通過采用上述技術方案，設備控制主體內置pcb控制線路板，通過電路對外接觸板、內接觸板之間表面接觸錯位產生反應，完成監控，無線發射器方便將消息發出。

10、在一優選的實施方式中，所述線路連接環外表面固定連接有連接線，所述連接線另一端外表面固定連接在設備控制主體。

11、通過采用上述技術方案，設備控制主體通過連接線完成線路連通，通過線路連接環、線路連接主體完成對形變調整框、形變條的加熱形變，進而完成對應調整，保證基坑的軸心盡可能處于軸心線。

12、在一優選的實施方式中，所述設備控制主體外表面固定連接有固定板，所述固定板上表面設置有太陽能板。

13、通過采用上述技術方案，固定板為設備安裝進行支撐，太陽能板方便在有陽光時為設備提供電能。

14、在一優選的實施方式中，所述太陽能板對應設備控制主體外表面固定連接有保護殼。

15、通過采用上述技術方案，保護殼保證支撐，同時避免下方的設備控制主體、無線發射器雨水的滲透造成損壞。

16、在一優選的實施方式中，所述形變調整框采用鈦鎳合金材料，所述形變條采用鈦鎳合金材料。

17、通過采用上述技術方案，鈦鎳合金材料即形變記憶金屬，通過加熱完成對原形狀的恢復，進而在產生形變后，通過加熱，完成對基準塊的位移，產生反向力，使得基坑回正。

18、綜上所述，由于采用了上述技術方案，本申請的有益效果是：

19、本申請中，設備通過固定環、基準塊構成基坑外圍整體,保證基坑的整體得以穩定，基準塊通過對應分層完成各位置的監控，如果基準塊產生位移，則基準塊之間會產生位移，這樣調整外殼內部產生形變，對應的外接觸板、內接觸板之間表面接觸錯位，外接觸板、內接觸板采用多點式金屬片接觸，對應形變產生對應電路變化，通過線路連接環、線路連接主體完成對形變調整框、形變條的加熱形變，進而完成對應調整，保證基坑的軸心盡可能處于軸心線。

技術特征：

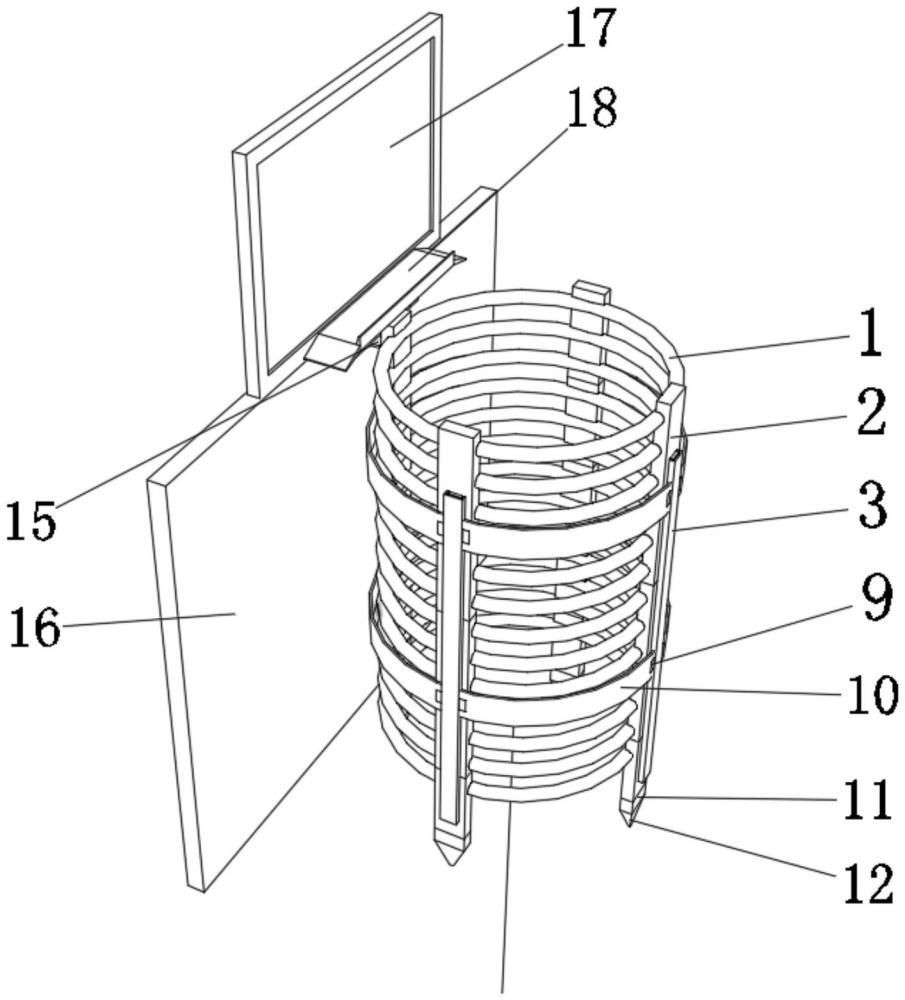

1.一種基坑變形智能實時監測與軸力自適應調整的裝置，包括固定環(1)，其特征在于：所述固定環(1)外表面焊接有基準塊(2)，所述基準塊(2)外表面焊接有調整外殼(3)，所述調整外殼(3)對應基準塊(2)中間內表面固定連接有線路連接主體(8)，所述線路連接主體(8)上下外表面固定連接有形變調整框(6)，所述調整外殼(3)兩邊內表面固定連接有外接觸板(4)，所述形變調整框(6)兩邊外表面固定連接有內接觸板(5)，所述形變調整框(6)內表面固定連接有形變條(7)。

2.如權利要求1所述的一種基坑變形智能實時監測與軸力自適應調整的裝置，其特征在于：所述調整外殼(3)兩邊外表面固定連接有外密封連接件(9)，所述外密封連接件(9)外表面固定連接有線路連接環(10)。

3.如權利要求1所述的一種基坑變形智能實時監測與軸力自適應調整的裝置，其特征在于：所述基準塊(2)最底端下表面固定連接有陀螺儀(11)，所述陀螺儀(11)下表面固定連接有固定釘(12)。

4.如權利要求1所述的一種基坑變形智能實時監測與軸力自適應調整的裝置，其特征在于：所述基準塊(2)上端外表面固定連接有設備控制主體(13)，所述設備控制主體(13)外表面固定連接有無線發射器(14)。

5.如權利要求1所述的一種基坑變形智能實時監測與軸力自適應調整的裝置，其特征在于：所述線路連接環(10)外表面固定連接有連接線(15)，所述連接線(15)另一端外表面固定連接在設備控制主體(13)。

6.如權利要求5所述的一種基坑變形智能實時監測與軸力自適應調整的裝置，其特征在于：所述設備控制主體(13)外表面固定連接有固定板(16)，所述固定板(16)上表面設置有太陽能板(17)。

7.如權利要求6所述的一種基坑變形智能實時監測與軸力自適應調整的裝置，其特征在于：所述太陽能板(17)對應設備控制主體(13)外表面固定連接有保護殼(18)。

8.如權利要求1所述的一種基坑變形智能實時監測與軸力自適應調整的裝置，其特征在于：所述形變調整框(6)采用鈦鎳合金材料，所述形變條(7)采用鈦鎳合金材料。

技術總結
本申請涉及基坑外部配套領域，公開了一種基坑變形智能實時監測與軸力自適應調整的裝置。本申請中，固定環外表面焊接有基準塊，調整外殼對應基準塊中間內表面固定連接有線路連接主體，線路連接主體上下外表面固定連接有形變調整框，調整外殼兩邊內表面固定連接有外接觸板，形變調整框兩邊外表面固定連接有內接觸板，形變調整框內表面固定連接有形變條，如果基準塊產生位移，則基準塊之間會產生位移，這樣調整外殼內部產生形變，對應的外接觸板、內接觸板之間表面接觸錯位，外接觸板、內接觸板采用多點式金屬片接觸，對應形變產生對應電路變化，通過線路連接環、線路連接主體完成對形變調整框、形變條的加熱形變。

技術研發人員：張賽,王山峰,舒友韜,劉傳冰,肖昌建,謝佳鵬,張濤,趙儉,彭偉
受保護的技術使用者：中建二局第二建筑工程有限公司
技術研發日：20240628
技術公布日：2025/4/28
