本技術涉及生態整治的，尤其涉及一種內河航道生態修復用的整治結構。

背景技術：

1、當前，水運交通行業正面臨由工程水運向綠色水運的過渡轉型。在此背景下，生態航道建設逐漸成為我國未來內河航道建設的發展趨勢，也是協調航運開發與河流生態保護、實現航道建設可持續發展的重要對策。在航道整治工程中，傳統的護灘工程多采用硬性結構，雖然具有較強的安全性和耐久性，但會將河流與岸邊的生態系統分隔開，阻礙物質通量交換，減少水流流態多樣性，在一定程度上影響濱岸帶生態和水生生物棲息環境，嚴重的甚至還將對河流生態系統和自然環境穩定發展產生負面效應。

技術實現思路

1、本實用新型為了解決上述技術問題提供一種內河航道生態修復用的整治結構。

2、為達到上述目的，本實用新型采用的技術方案如下：

3、一種內河航道生態修復用的整治結構，形狀為矩形，包括至少三層整治層，位于奇數層的整治層包括n個防護塊，位于偶數層的整治層包括兩個護邊塊和設于兩個護邊塊之間的n-1個防護塊，其中n≥2，位于偶數層的防護塊分別與位于奇數層的相鄰兩個防護塊可拆卸連接，兩個護邊塊分別可拆卸的連接在位于奇數層兩端的防護塊上，防護塊和護邊塊沿厚度方向均開設有多個兩端貫通的交流通道。

4、優選的，防護塊包括呈鏡像的兩個防護部，防護部的頂部間隔設置有定位槽和定位頭，底部間隔設置有定位頭和定位槽，在不同的防護塊上，定位頭可插入定位槽。

5、優選的，防護塊沿對稱線分割形成兩個護邊塊。

6、優選的，交流通道的開設部位避開定位槽。

7、優選的，防護塊和護邊塊的其中一個交流通道內設有延伸至地層的錨桿。

8、優選的，相鄰兩層整治層相互接觸的面均為粗糙面。

9、與現有技術相比，本實用新型具有以下有益效果：

10、1、本實用新型用于水下岸坡防護，由多個防護塊和護邊塊相互拼接形成，整個施工過程無需水泥砂漿砌筑，進而提高施工效率。

11、2、防護塊和護邊塊上開設的交流通道，一方面保障水體與岸坡空間聯通，使河流與岸邊的生態系統可進行物質通量交換，另一方面減輕防護塊和護邊塊的整體重量，在施工時利于搬運。

12、3、通過配備的錨桿使得最終形成的整治結構的強度更穩定，進而可提高使用壽命。

技術特征：

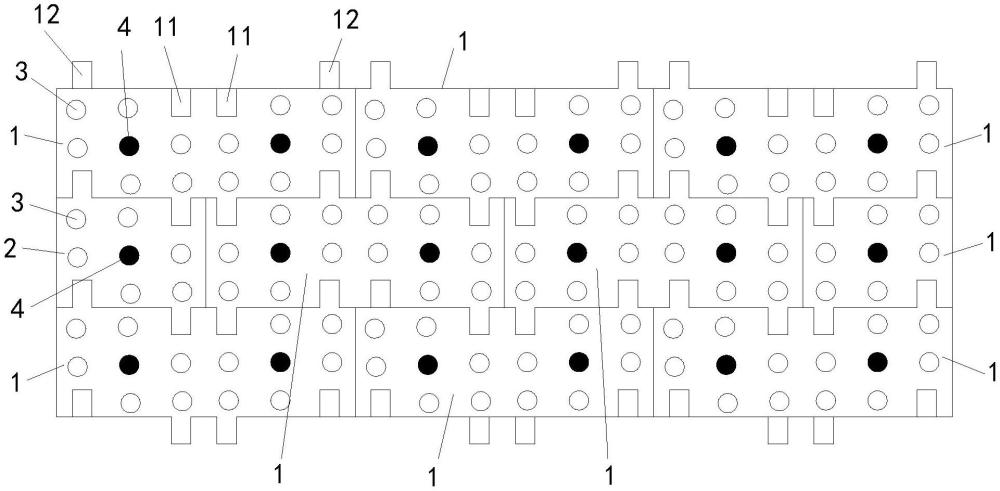

1.一種內河航道生態修復用的整治結構，其特征在于，形狀為矩形，包括至少三層整治層，位于奇數層的所述整治層包括n個防護塊(1)，位于偶數層的所述整治層包括兩個護邊塊(2)和設于兩個所述護邊塊(2)之間的n-1個防護塊(1)，其中n≥2，位于偶數層的所述防護塊(1)分別與位于奇數層的相鄰兩個所述防護塊(1)可拆卸連接，兩個所述護邊塊(2)分別可拆卸的連接在位于奇數層兩端的所述防護塊(1)上，所述防護塊(1)和護邊塊(2)沿厚度方向均開設有多個兩端貫通的交流通道(3)。

2.根據權利要求1所述的內河航道生態修復用的整治結構，其特征在于，所述防護塊(1)包括呈鏡像的兩個防護部，所述防護部的頂部間隔設置有定位槽(11)和定位頭(12)，底部間隔設置有定位頭(12)和定位槽(11)，在不同的所述防護塊(1)上，所述定位頭(12)可插入所述定位槽(11)。

3.根據權利要求2所述的內河航道生態修復用的整治結構，其特征在于，所述防護塊(1)沿對稱線分割形成兩個所述護邊塊(2)。

4.根據權利要求3所述的內河航道生態修復用的整治結構，其特征在于，所述交流通道(3)的開設部位避開所述定位槽(11)。

5.根據權利要求1-4任一項所述的內河航道生態修復用的整治結構，其特征在于，所述防護塊(1)和所述護邊塊(2)的其中一個所述交流通道(3)內設有延伸至地層的錨桿(4)。

6.根據權利要求5所述的內河航道生態修復用的整治結構，其特征在于，相鄰兩層所述整治層相互接觸的面均為粗糙面。

技術總結
本技術公開一種內河航道生態修復用的整治結構，用于水下岸坡防護，形狀為矩形，包括至少三層整治層，位于奇數層的所述整治層包括N個防護塊，位于偶數層的所述整治層包括兩個護邊塊和設于兩個所述護邊塊之間的N?1個防護塊，其中N≥2，位于偶數層的所述防護塊分別與位于奇數層的相鄰兩個所述防護塊可拆卸連接，兩個所述護邊塊分別可拆卸的連接在位于奇數層兩端的所述防護塊上，所述防護塊和護邊塊沿厚度方向均開設有多個兩端貫通的交流通道。本技術由多個防護塊和護邊塊相互拼接形成，整個施工過程無需水泥砂漿砌筑，進而提高施工效率，通過交流通道的開設可保障水體與岸坡空間聯通，使河流與岸邊的生態系統可進行物質通量交換。

技術研發人員：王東,聶琴,王進,王浩,趙偉娜,李棟祥,周云鵬,曲紅玲,申霞,張冉,徐孟飄
受保護的技術使用者：連云港市港航事業發展中心
技術研發日：20240624
技術公布日：2025/4/28
