本技術涉及基坑工程，特別是一種條形基坑的對撐支護結構。

背景技術：

1、現階段，我國城市建設持續發展，大量城市已經對地下綜合管廊著手研究并進行相關建設，轉變了城市以往粗獷式、不合理的發展方式。新方式的產生在一定程度上影響著與管廊建設有關的施工技術，為了管廊施工能夠順利安全生產，應該采取較為科學合理、安全的支護方式。

2、地下綜合管廊的基坑開挖深度普遍較大，更易面臨復雜的工程地質條件，如地下水位變化、土壤力學性質不均勻等，都會會顯著影響基坑的穩定性。目前，針對形如狹長條狀的城市地下綜合管廊深基坑項目，通常采用斜拉錨索方案進行支護，但若場地地質情況較差、周邊條件受限，則無法采用斜拉錨索控制坑頂位移，而選用傳統的支撐體系則工期更長、造價更高。

技術實現思路

1、本實用新型的目的在于：解決現有技術中的管廊基坑在場地地質情況較差、周邊條件受限的情況下缺少適宜的支護方式的問題，提供了一種條形基坑的對撐支護結構。

2、為了實現上述目的，本實用新型采用的技術方案為：

3、一種條形基坑的對撐支護結構，包含分別設置于基坑兩側的支護樁，所述支護樁沿所述基坑縱向分布，位于所述基坑同側的所述支護樁的頂面具有冠梁，所述冠梁頂面設有若干支墩，所述基坑兩側相對的兩個所述支墩之間具有預應力鋼支撐。

4、采用本實用新型所述的一種條形基坑的對撐支護結構，在基坑兩側設置排樁支護，并通過在樁上的冠梁上設置支墩從而設置預應力支撐，起到轉換的作用，使得預應力鋼支撐的布置位置、間距更靈活，既能夠提供較好的支撐力，滿足相對嚴格的基坑變形控制要求，而無需設置斜拉錨索，以便適用于場地地質情況較差、且周邊條件受限的情況，又能有效解決支護樁上無實施面的問題，還能夠適用于條形基坑內的地下結構頂板高于場地場平標高的情形，減少支護樁的工程量，經濟效益突出，也大大節省了施工周期，有效合理解決了基坑施工場地嚴重不足的情況，尤其適用于如管廊基坑一類的狹長深基坑支護工程。

5、優選的，位于所述基坑同側的相鄰兩個所述支墩的間距l(xiāng)≥3b，b為位于所述基坑同側的相鄰兩個所述支護樁的樁間距。

6、進一步優選的，所述支墩下方對應有所述支護樁。

7、進一步優選的，所述支墩為鋼筋混凝土結構，所述支墩下方的所述支護樁的樁頂具有加密鋼筋，所述加密鋼筋伸入對應的所述支墩中。

8、進一步優選的，所述支墩的橫截面為長方形，所述支墩的長度和寬度均與所述支護樁的樁徑相同。

9、提高支墩的穩定性，利于提升控制基坑變形的能力。

10、優選的，所述預應力鋼支撐兩端分別通過連接件連接所述支墩，其中一個所述連接件包含塞鐵。

11、便于施加預應力后的預應力鋼支撐的安裝。

12、優選的，所述支護樁外側的放坡坡面具有掛網噴砼層。

13、優選的，所述預應力鋼支撐為鋼管。

14、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

15、1.?采用本實用新型所述的一種條形基坑的對撐支護結構，預應力鋼支撐的布置位置、間距更靈活，既能夠提供較好的支撐力，滿足相對嚴格的基坑變形控制要求，而無需設置斜拉錨索，以便適用于場地地質情況較差、且周邊條件受限的情況，又能有效解決支護樁上無實施面的問題，還能夠適用于條形基坑內的地下結構頂板高于場地場平標高的情形，減少支護樁的工程量，經濟效益突出，也大大節省了施工周期，有效合理解決了基坑施工場地嚴重不足的情況，尤其適用于如管廊基坑一類的狹長深基坑支護工程。

技術特征：

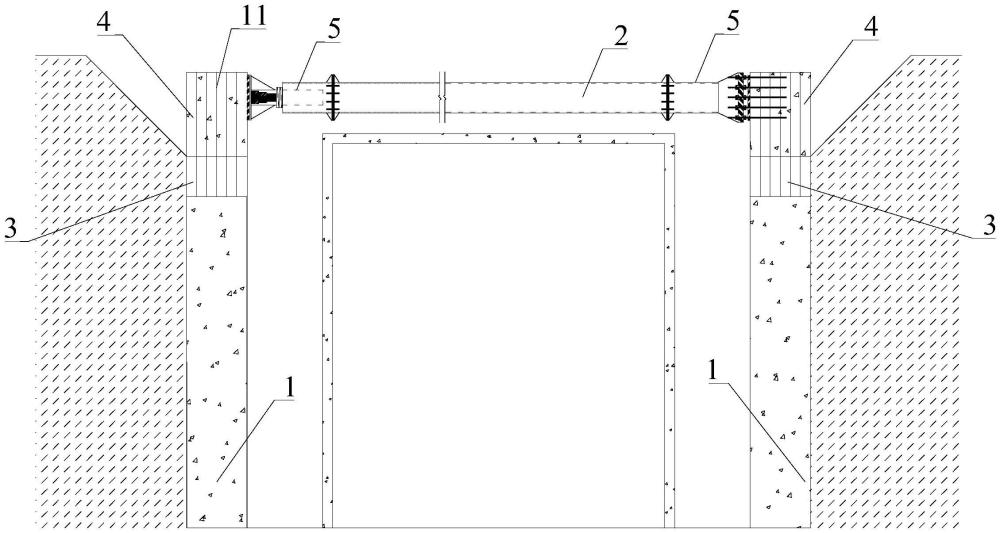

1.一種條形基坑的對撐支護結構，其特征在于，包含分別設置于基坑兩側的支護樁(1)，所述支護樁(1)沿所述基坑縱向分布，位于所述基坑同側的所述支護樁(1)的頂面具有冠梁(3)，所述冠梁(3)頂面設有若干支墩(4)，所述基坑兩側相對的兩個所述支墩(4)之間具有預應力鋼支撐(2)。

2.根據權利要求1所述的一種條形基坑的對撐支護結構，其特征在于，位于所述基坑同側的相鄰兩個所述支墩(4)的間距l(xiāng)≥3b，b為位于所述基坑同側的相鄰兩個所述支護樁(1)的樁間距。

3.根據權利要求2所述的一種條形基坑的對撐支護結構，其特征在于，所述支墩(4)下方對應有所述支護樁(1)。

4.根據權利要求3所述的一種條形基坑的對撐支護結構，其特征在于，所述支墩(4)為鋼筋混凝土結構，所述支墩(4)下方的所述支護樁(1)的樁頂具有加密鋼筋(11)，所述加密鋼筋(11)伸入對應的所述支墩(4)中。

5.根據權利要求3所述的一種條形基坑的對撐支護結構，其特征在于，所述支墩(4)的橫截面為長方形，所述支墩(4)的長度和寬度均與所述支護樁(1)的樁徑相同。

6.根據權利要求1所述的一種條形基坑的對撐支護結構，其特征在于，所述預應力鋼支撐(2)兩端分別通過連接件(5)連接所述支墩(4)，其中一個所述連接件(5)包含塞鐵。

7.根據權利要求1-6任一所述的一種條形基坑的對撐支護結構，其特征在于，所述支護樁(1)外側的放坡坡面具有掛網噴砼層。

8.根據權利要求1-6任一所述的一種條形基坑的對撐支護結構，其特征在于，所述預應力鋼支撐(2)為預應力鋼管。

技術總結
本技術涉及基坑支護領域，具體提供一種條形基坑的對撐支護結構，包含分別設置于基坑兩側的支護樁，所述支護樁沿所述基坑縱向分布，位于所述基坑同側的所述支護樁的頂面具有冠梁，所述冠梁頂面設有若干支墩，所述基坑兩側相對的兩個所述支墩之間具有預應力鋼支撐。本結構預應力鋼支撐的布置更靈活，既能夠提供較好的支撐力，滿足相對嚴格的基坑變形控制要求，而無需設置斜拉錨索，又能有效解決支護樁上無實施面的問題，還能夠適用于條形基坑內的地下結構頂板高于場地場平標高的情形，減少支護樁的工程量，經濟效益突出，也大大節省了施工周期，有效合理解決了基坑施工場地嚴重不足的情況，尤其適用于如管廊基坑一類的狹長深基坑支護工程。
