本申請涉及市政排水設備的，尤其是涉及一種自適應河道水勢的雙門市政污水管道拍門。

背景技術：

1、目前市政污水管網是屬于一項龐大的系統性工程，其中，市政污水管網與城市河道的通過溢流管連接，所以市政污水管網具有相當多的溢流管，又由于社會進步城市風貌的優化，要求市政污水不外排必須全部納入污水管網的處理，故要求溢流管在正常情況下污水不向河道排水，但又要求特殊極端情況下（極端大雨），溢流管為減輕管網壓力，向河道泄水，又必須要溢流管長期與河道的連通；在汛期河道承擔疏水的極端情況下，河道水位高于溢流管時拍門保證河水不通過溢流管向管網倒灌。

2、在相關技術中，由于河床高度不一，依據河道而建的溢流管標高不可能統一，為使所有的溢流管正常情況下均不向河道排水，極端情況下均能向河道泄水，現行的方案是在溢流管在河道位置建造溢流墻與拍門，不同標高的溢流管建造標高一致的溢流墻實現了正常情況下污水統一不外排，設置長期閉合的拍門，保持溢流管與河道的相對連通，在管網系統內部因雨季無法容納過大水勢的極端情況下，水勢越過溢流墻，沖開拍門向河道泄水。

3、利用磚石水泥建造溢流墻，磚石水泥建造溢流墻的標高一旦確定，要調整標高只能破壞性拆除，且在溢流管進行磚石水泥作業難度大，耗費工期多。

4、針對上述中的相關技術，發明人認為：現有的拍門是傳統鑄鐵拍門，重量大，以常用的dn800鑄鐵拍門為例，整體質量約為160kg，當管網系統內部因雨季無法容納過大水勢的極端情況下，水勢需要沖開拍門流向河道泄水的過程中，如此大重量的拍門結合長期不活動的拍門門鉸會導致拍門難以沖開，無法達到拍門泄水的目的。

技術實現思路

1、本申請的目的在于提供一種自適應河道水勢的雙門市政污水管道拍門，以解決當管網系統內部因雨季無法容納過大水勢的極端情況下，水勢需要沖開拍門流向河道泄水的過程中，如此大重量的拍門結合長期不活動的拍門門鉸會導致拍門難以沖開，無法達到拍門泄水目的的問題。

2、本申請?zhí)峁┑囊环N自適應河道水勢的雙門市政污水管道拍門采用如下的技術方案：

3、一種自適應河道水勢的雙門市政污水管道拍門，包括溢流墻框架，所述溢流墻框架的一側通過擺動組件轉動設置有主拍門框架，所述溢流墻框架的一側還通過限位組件設置有若干模塊分件，所述主拍門框架內還設置有側向開門的副拍門。

4、進一步地，所述限位組件包括對稱設置于所述溢流墻框架兩側上的模塊分件固定槽，兩所述模塊分件固定槽分別與所述模塊分件相配合，所述模塊分件和所述溢流墻框架之間還設置有限位件。

5、進一步地，所述限位件包括若干設置于所述溢流墻框架一側的固定突出，若干所述模塊分件上均開設有多個固定缺口，所述固定缺口與所述固定突出相卡接。

6、進一步地，所述擺動組件包括對稱設置于所述溢流墻框架頂側上的固定塊，兩所述固定塊上均開設有固定槽，兩所述固定槽內均鉸接有擺動桿，兩所述擺動桿遠離所述固定塊的一側均連接于所述主拍門框架的頂側上。

7、進一步地，所述副拍門包括設置于所述主拍門框架內側的副拍門框架，所述副拍門框架的內側均對稱鉸接有門板，兩所述門板分別側向開門，兩所述門板分別與所述副拍門框架之間均設置有回彈式門鉸。

8、進一步地，相鄰兩所述模塊分件之間均設置有卡接件。

9、進一步地，所述卡接件包括設置于所述模塊分件一側上的卡接條，所述模塊分件背離所述卡接條的一側上開設有卡接槽，其中一個所述模塊分件上的卡接條與另一個所述模塊分件上的卡接槽相卡接。

10、進一步地，若干所述模塊分件均呈矩形狀結構，且若干所述模塊分件分別設計成三種不同尺寸的規格。

11、與現有技術相比，本申請的有益效果在于：通過設置溢流墻框架、限位組件以及若干模塊分件相互組合形成的溢流墻結構，能夠起到模塊化分體設計，獨立的模塊分件可以實現局部腐蝕損壞后局部更換的效果，且模塊化分體還進一步減輕安裝的難度。同時，在原有的一體化拍門基礎上設置副拍門，保證在水勢需要沖開拍門泄水的過程中，即使主拍門框架因自重與回彈式門鉸失效的情況下，副拍門可提供泄水功能。

技術特征：

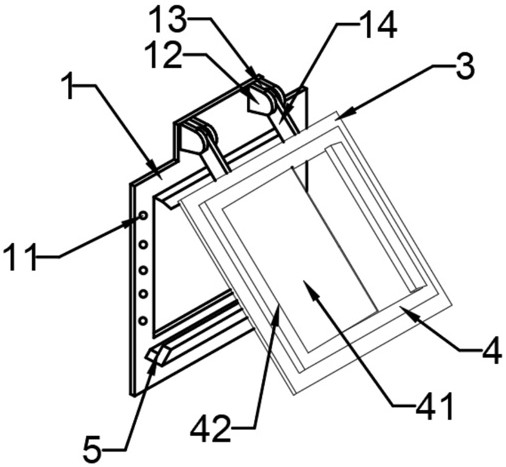

1.一種自適應河道水勢的雙門市政污水管道拍門，其特征在于：包括溢流墻框架(1)，所述溢流墻框架(1)的一側通過擺動組件轉動設置有主拍門框架(3)，所述溢流墻框架(1)的一側還通過限位組件設置有若干模塊分件(2)，所述主拍門框架(3)內還設置有側向開門的副拍門。

2.根據權利要求1所述的一種自適應河道水勢的雙門市政污水管道拍門，其特征在于：所述限位組件包括對稱設置于所述溢流墻框架(1)兩側上的模塊分件固定槽(5)，兩所述模塊分件固定槽(5)分別與所述模塊分件(2)相配合，所述模塊分件(2)和所述溢流墻框架(1)之間還設置有限位件。

3.根據權利要求2所述的一種自適應河道水勢的雙門市政污水管道拍門，其特征在于：所述限位件包括若干設置于所述溢流墻框架(1)一側的固定突出(11)，若干所述模塊分件(2)上均開設有多個固定缺口(23)，所述固定缺口(23)與所述固定突出(11)相卡接。

4.根據權利要求1所述的一種自適應河道水勢的雙門市政污水管道拍門，其特征在于：所述擺動組件包括對稱設置于所述溢流墻框架(1)頂側上的固定塊(12)，兩所述固定塊(12)上均開設有固定槽(13)，兩所述固定槽(13)內均鉸接有擺動桿(14)，兩所述擺動桿(14)遠離所述固定塊(12)的一側均連接于所述主拍門框架(3)的頂側上。

5.根據權利要求1所述的一種自適應河道水勢的雙門市政污水管道拍門，其特征在于：所述副拍門包括設置于所述主拍門框架(3)內側的副拍門框架(4)，所述副拍門框架(4)的內側均對稱鉸接有門板(41)，兩所述門板(41)分別側向開門，兩所述門板(41)分別與所述副拍門框架(4)之間均設置有回彈式門鉸(42)。

6.根據權利要求1所述的一種自適應河道水勢的雙門市政污水管道拍門，其特征在于：相鄰兩所述模塊分件(2)之間均設置有卡接件。

7.根據權利要求6所述的一種自適應河道水勢的雙門市政污水管道拍門，其特征在于：所述卡接件包括設置于所述模塊分件(2)一側上的卡接條(21)，所述模塊分件(2)背離所述卡接條(21)的一側上開設有卡接槽(22)，其中一個所述模塊分件(2)上的卡接條(21)與另一個所述模塊分件(2)上的卡接槽(22)相卡接。

8.根據權利要求7所述的一種自適應河道水勢的雙門市政污水管道拍門，其特征在于：若干所述模塊分件(2)均呈矩形狀結構，且若干所述模塊分件(2)分別設計成三種不同尺寸的規格。

技術總結
本申請公開了一種自適應河道水勢的雙門市政污水管道拍門，包括溢流墻框架，所述溢流墻框架的一側通過擺動組件轉動設置有主拍門框架，所述溢流墻框架的一側還通過限位組件設置有若干模塊分件，所述主拍門框架內還設置有側向開門的副拍門。本申請能夠起到模塊化分體設計，獨立的模塊分件可以實現局部腐蝕損壞后局部更換的效果，且模塊化分體還進一步減輕安裝的難度。同時，在原有的一體化拍門基礎上設置副拍門，保證在水勢需要沖開拍門泄水的過程中，即使主拍門框架因自重與回彈式門鉸失效的情況下，副拍門可提供泄水功能。

技術研發人員：謝聯佳,張錦榮,朱全枝,蘇東源
受保護的技術使用者：佛山市南海瀚泓污水處理系統管理有限公司
技術研發日：20240618
技術公布日：2025/4/28
