本技術涉及雨水收集領域，特別是涉及一種市政道路雨水收集裝置。

背景技術：

1、在市政道路的建設中可以將雨水收集起來并進行處理后用于綠化灌溉，既可以減輕排水壓力，同時也可以緩解水資源短缺的問題。

2、在雨水收集時，一般均會用到雨水收集裝置，在雨水收集裝置集滿雨水后，會通過抽水設備將雨水收集裝置中的雨水抽出，隨后再通過澆灌設備對綠化帶進行澆灌處理，從而減緩排水壓力。

3、經檢索公告號為cn220847970u的專利文件，該專利文件公開了“一種市政道路雨水收集裝置，上述裝置中的濾筒可安裝在下水道中，直接代替下水道與地面連通的地漏，因此在濾筒的上表面設置有篦子針對樹枝或其他較大的雜質進行攔截，篦子上堆積的雜物可有環衛進行清潔，而在濾筒內還設有濾板，濾板主要針對樹葉等能夠通過篦子的雜物進行連接，濾板傾斜放置，使得堆積在濾板上的雜物在水流沖擊以及自身重力下滾落到收集籃中，收集籃可定期清理，經過篦子和濾板過濾的雨水基本不含有較大的雜物再通過設置的透水板將雨水中的石子顆粒進行攔截，透水板為錐形，雨水落在透水板上滲透到下方而石子落在透水板上會滾落從濾筒上束口的頂部開孔落出。”；

4、而上述裝置在作業時，由于上述裝置也可安裝到下水道中，這樣在雨水收集時，容易使一些摻雜著砂石泥土等雜物帶入收集裝置中，而上述裝置雖然能對一些樹葉石塊等雜物進行過濾，但一些細小的砂石泥土難以進行過濾，這樣在抽水設備將集水裝置中的水抽出時，容易使這些未被過濾掉的砂石隨之被抽出，這樣便容易導致這些砂石對抽水設備造成影響，且在降雨量較大時，若是一些尺寸較大的樹葉隨著雨水流到上述裝置的篦子上后，容易使樹葉對篦子造成堵塞，從而導致大量的雨水會流失。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種市政道路雨水收集裝置。

2、本實用新型通過以下技術方案來實現上述目的：

3、一種市政道路雨水收集裝置，包括底板，底板上端固定有集水盒，還包括用于過濾雨水中雜質的過濾機構；

4、過濾機構包括集水斗，集水斗設置在集水盒的上端，集水斗下端的四個角處均固定有下延桿，且下延桿與集水盒內壁滑動連接，集水斗的底部固定有濾板，四個下延桿之間設置有滑動框板，且滑動框板與集水盒內壁滑動連接，滑動框板的兩端均設置有兩個螺紋插桿，且螺紋插桿貫穿集水盒與滑動框板螺紋連接，滑動框板下端固定有多個伸縮桿，伸縮桿外圍設置有彈簧，伸縮桿下端固定有壓框，下延桿的下端固定有安裝方環，安裝方環的下端通過螺栓固定有金屬濾沙框，金屬濾沙框的過濾網孔尺寸為零點二厘米，集水斗的中間固定有兩個提拉架。

5、優選的：集水斗為上寬下窄的倒梯形結構，集水斗的高度為二十厘米。

6、優選的：滑動框板以及壓框的中間均開設有長條形通槽，滑動框板與壓框之間的間距與安裝方環以及金屬濾沙框配合的高度相同。

7、優選的：安裝方環上端內壁的棱邊經過圓角加工。

8、優選的：壓框的尺寸小于金屬濾沙框內壁尺寸。

9、優選的：集水盒一端的底部固定有排水管，排水管的中間安裝有閥體。

10、與現有技術相比的有益效果如下：

11、上述裝置在對雨水進行收集時，通過金屬濾沙框濾網的尺寸較小，這樣當雨水帶著一些泥土與砂石流到裝置后，金屬濾沙框會將雨水中泥土與砂石過濾掉，當需要對金屬濾沙框內部的泥土砂石進行清理時，反復的提拉提拉架，通過下延桿與集水盒的滑動連接，當提拉提拉架后能夠使過濾機構中除滑動框板以及壓框以外的結構上升，這樣當金屬濾沙框上升后壓框能夠對金屬濾沙框中的泥土砂石進行擠壓，從而將泥沙中殘留的雨水擠出，隨后再將螺紋插桿擰下，最后再次提拉提拉架將整個過濾機構提出，從而方便對其進行清潔處理，且通過集水斗的設置，當濾板上表面被遮擋而影響雨水進入裝置時，集水斗內部能夠存儲一定量的雨水，從而避免大量的雨水直接流失。

技術特征：

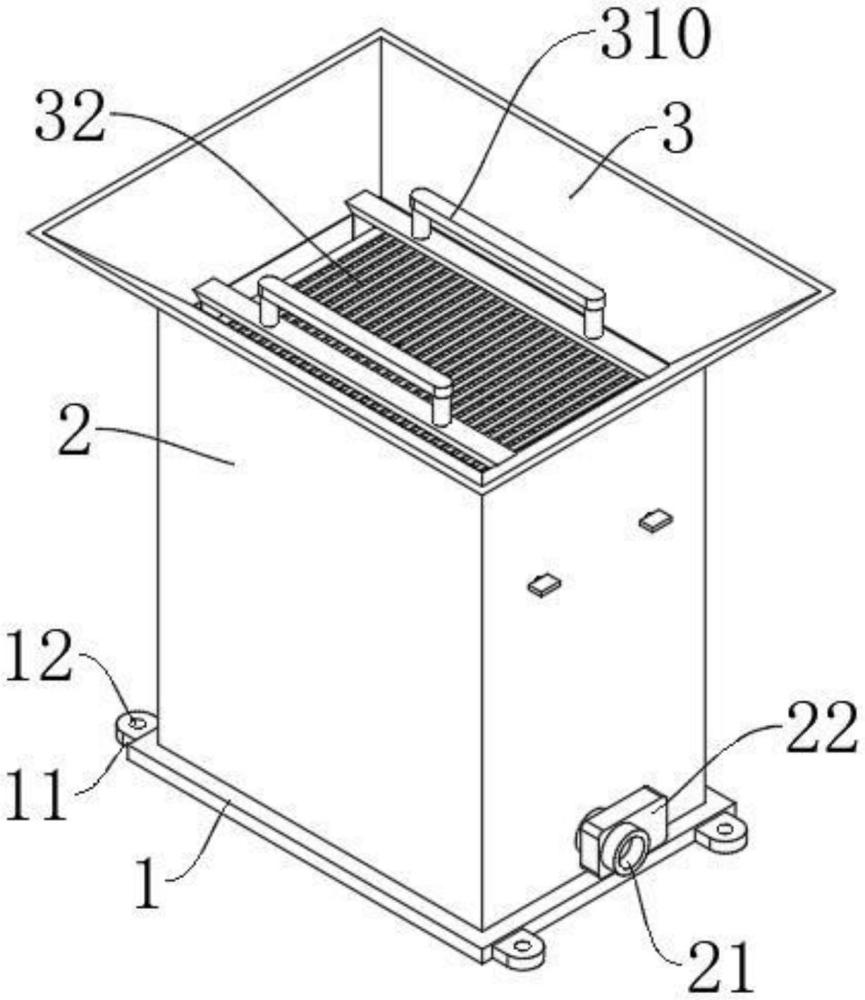

1.一種市政道路雨水收集裝置，包括底板(1)，所述底板(1)上端固定有集水盒(2)，其特征在于：還包括用于過濾雨水中雜質的過濾機構；

2.根據權利要求1所述的一種市政道路雨水收集裝置，其特征在于：所述集水斗(3)為上寬下窄的倒梯形結構，所述集水斗(3)的高度為二十厘米。

3.根據權利要求1所述的一種市政道路雨水收集裝置，其特征在于：所述滑動框板(33)以及所述壓框(37)的中間均開設有長條形通槽，所述滑動框板(33)與所述壓框(37)之間的間距與所述安裝方環(38)以及所述金屬濾沙框(39)配合的高度相同。

4.根據權利要求1所述的一種市政道路雨水收集裝置，其特征在于：所述安裝方環(38)上端內壁的棱邊經過圓角加工。

5.根據權利要求1所述的一種市政道路雨水收集裝置，其特征在于：所述壓框(37)的尺寸小于所述金屬濾沙框(39)內壁尺寸。

6.根據權利要求1所述的一種市政道路雨水收集裝置，其特征在于：所述集水盒(2)一端的底部固定有排水管(21)，所述排水管(21)的中間安裝有閥體(22)。

技術總結
本技術涉及雨水收集領域，特別是涉及一種市政道路雨水收集裝置，包括底板，底板上端固定有集水盒，還包括用于過濾雨水中雜質的過濾機構。在對雨水進行收集時，通過金屬濾沙框濾網的尺寸較小，這樣當雨水帶著一些泥土與砂石流到裝置后，金屬濾沙框會將雨水中泥土與砂石過濾掉，當需要對金屬濾沙框內部的泥土砂石進行清理時，反復的提拉提拉架，通過下延桿與集水盒的滑動連接，當提拉提拉架后能夠使過濾機構中除滑動框板以及壓框以外的結構上升，這樣當金屬濾沙框上升后壓框能夠對金屬濾沙框中的泥土砂石進行擠壓，從而將泥沙中殘留的雨水擠出，隨后再將螺紋插桿擰下，最后再次提拉提拉架將整個過濾機構提出，從而方便對其進行清潔處理。

技術研發人員：潘衛光
受保護的技術使用者：長春燃氣（琿春）有限公司
技術研發日：20240712
技術公布日：2025/4/28
