本申請涉及磁珠法核酸提取設備，尤其涉及一種核酸提取儀。

背景技術：

1、核酸提取儀采用磁珠法提取樣品中的核酸。核酸提取儀包括磁棒模塊和溫控模塊。對于不同的提取通量、提取體積，需要的磁棒模塊和溫控模塊可能不同。因此在核酸提取儀工作過程中，可能需要更換磁棒模塊與溫控模塊。目前更換磁棒模塊與溫控模塊的方式效率較低，不利于控制人力成本，也不利于提升核酸提取速度。

技術實現思路

1、本申請提供一種核酸提取儀，包括：

2、主體支架；

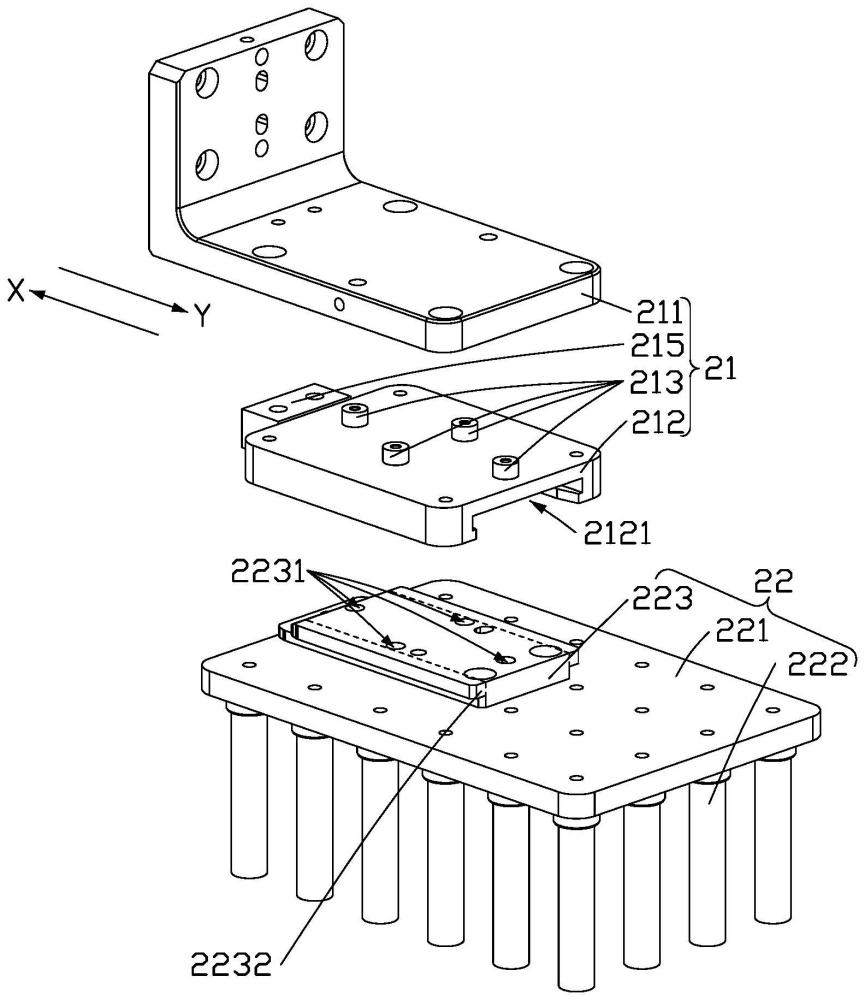

3、磁棒模塊，包括固定組件和磁棒組件，所述固定組件活動連接于所述主體支架，以使得所述磁棒模塊可相對所述主體支架位移，所述磁棒組件通過卡合方式與所述固定組件可拆卸連接；以及

4、溫控模塊，連接于所述主體支架，所述溫控模塊包括加熱板和適配器，所述加熱板與所述適配器通過磁吸方式可拆卸連接，所述適配器承載有樣本時，所述磁棒模塊可提取所述樣本中的核酸物質，所述加熱板用于提供提取所述核酸物質過程中的熱量。

5、上述核酸提取儀，用于以磁珠法提取樣本中的核酸物質，核酸提取儀包括磁棒組件和適配器，對于不同通量的樣本，需要采用不同的磁棒組件和不同的適配器，因此在樣本通量改變時需要替換核酸提取儀中的磁棒組件和適配器，上述核酸提取儀中，磁棒組件通過卡合方式與固定組件可拆卸連接，在安裝或拆卸磁棒組件時，只需要抽拉磁棒組件即可解除卡合狀態，便利地實現磁棒組件裝卸，且加熱板與適配器通過磁吸方式可拆卸連接，在安裝或拆卸適配器時，只需將適配器放置于加熱板上即可實現適配器固定于加熱板，克服磁力即可將適配器直接取出，因此，上述核酸提取儀有利于提升磁棒組件和適配器的更換速度和效率，從而節約人力成本。

技術特征：

1.一種核酸提取儀，其特征在于，包括：

2.如權利要求1所述的核酸提取儀，其特征在于，所述固定組件形成有導向槽和卡合球，所述磁棒組件包括連接件，所述連接件上形成有多個卡合孔；

3.如權利要求2所述的核酸提取儀，其特征在于，所述固定組件包括柱塞底板和柱塞，所述柱塞貫穿所述柱塞底板并形成有收納孔；

4.如權利要求3所述的核酸提取儀，其特征在于，所述固定組件還包括固定板，所述固定板固定連接所述主體支架；

5.如權利要求2所述的核酸提取儀，其特征在于，所述固定組件包括位于所述導向槽一端的限位塊，所述連接件可由所述導向槽的另一端推入所述導向槽，所述限位塊用于限定所述連接件推入所述導向槽的深度。

6.如權利要求2所述的核酸提取儀，其特征在于，所述導向槽為t型槽。

7.如權利要求1所述的核酸提取儀，其特征在于，所述加熱板與所述適配器層疊設置；

8.如權利要求7所述的核酸提取儀，其特征在于，所述加熱板上設置有第一定位結構，所述適配器上設置有第二定位結構，所述加熱板與所述適配器層疊時，所述第一定位結構與所述第二定位結構對接。

9.如權利要求1-8中任一項所述的核酸提取儀，其特征在于，所述溫控模組活動連接于所述主體支架。

10.如權利要求9所述的核酸提取儀，其特征在于，所述主體支架包括底板和立板，所述立板連接于所述底板的一表面且與所述底板垂直；

技術總結
本申請提供一種核酸提取儀，包括：主體支架；磁棒模塊，包括固定組件和磁棒組件，所述固定組件活動連接于所述主體支架，以使得所述磁棒模塊可相對所述主體支架位移，所述磁棒組件通過卡合方式與所述固定組件可拆卸連接；以及溫控模塊，連接于所述主體支架，所述溫控模塊包括加熱板和適配器，所述加熱板與所述適配器通過磁吸方式可拆卸連接，所述適配器承載有樣本時，所述磁棒模塊可提取所述樣本中的核酸物質，所述加熱板用于提供提取所述核酸物質過程中的熱量。

技術研發人員：陳志鵬,吳文昊
受保護的技術使用者：深圳華大智造科技股份有限公司
技術研發日：
技術公布日：2025/4/28
