本技術涉及壓花裝置，尤其涉及一種鋁板表面紋路壓花裝置。

背景技術：

1、在現代工業與建筑裝飾領域，鋁板作為一種輕質、耐腐蝕、易加工且美觀性強的金屬材料，得到了廣泛應用，尤其在建筑裝飾、車輛制造、船舶建造及家電制造等行業，鋁板不僅承擔結構支撐的功能，還因其獨特的表面裝飾效果而備受青睞，為了滿足不同場景下的審美與功能需求，鋁板表面往往需要壓制出各種復雜且精美的紋路。

2、現有的鋁板表面紋路壓花裝置，通常是將鋁板輸送時通過將壓花滾輪壓緊在鋁板上，通過壓花滾輪與鋁板的同步轉動，對鋁板的表面進行壓花，但是由于現有的壓花裝置結構固定，難以調節，通常只能對單一尺寸的鋁板進行壓花，通用性較差。

3、因此，現在研發出一種能夠對壓花輪的長度進行拼接，同時調整壓平板和居中板的位置，以便于適應對不同尺寸鋁板表面壓花需求的鋁板表面紋路壓花裝置。

技術實現思路

1、為了克服現有的鋁板壓花裝置結構固定，難以調節，通常只能對單一尺寸的鋁板進行壓花，通用性較差的缺點，本實用新型提供一種能夠對壓花輪的長度進行拼接，同時調整壓平板和居中板的位置，以便于適應對不同尺寸鋁板表面壓花需求的鋁板表面紋路壓花裝置。

2、本實用新型的技術方案為：一種鋁板表面紋路壓花裝置，包括有底座、送料滾輪、液壓缸、升降架、壓縮彈簧、夾板、花紋輪和居中機構，底座上轉動式連接有多個送料滾輪，底座右部上側連接有前后兩個液壓缸，液壓缸伸縮端之間連接有升降架，升降架左右兩部均滑動式連接有夾板，夾板均與升降架之間連接有壓縮彈簧，夾板之間轉動卡接式設有轉動桿，轉動桿上卡接有多個花紋輪，相鄰的花紋輪相互卡接，底座上設有能夠對鋁板進行居中的居中機構。

3、在其中一個實施例中，居中機構包括有固定座、復位彈簧、居中板和壓平板，底板前后兩部上側均連接有多個固定座，前部固定座之間連接有居中板，后部固定座之間也連接有居中板，固定座均與相鄰的居中板之間連接有復位彈簧，居中板之間連接有壓平板。

4、在其中一個實施例中，居中板為弧形結構。

5、在其中一個實施例中，壓平板為伸縮式結構。

6、在其中一個實施例中，居中板上均設有把手。

7、在其中一個實施例中，還包括有檢測機構，檢測機構包括有油漆筒、固定架、噴管和掃描頭，升降架中部連接有油漆筒，油漆筒左右兩部均連接有固定架，固定架下部之間連接有噴管，固定架下側之間連接有掃描頭。

8、有益效果：1、本實用新型通過調整花紋輪的個數與鋁板的寬度相適應，再使得夾板對花紋輪夾緊固定，同時居中板能夠對不同尺寸的鋁板進行居中，壓平板能夠對不同尺寸的鋁板進行限位壓平，達到了能夠對壓花輪的長度進行拼接，同時調整壓平板和居中板的位置，以便于適應對不同尺寸鋁板表面壓花需求的效果。

9、2、本實用新型通過在對鋁板進行壓花時，使得油漆筒內的防氧化漆從噴管均勻的噴灑在鋁板的表面，對鋁板壓花出的紋路進行重新噴漆，達到了能夠自動對壓花過后的鋁板進行重新噴漆，避免壓出的表面紋路被氧化損壞的效果。

技術特征：

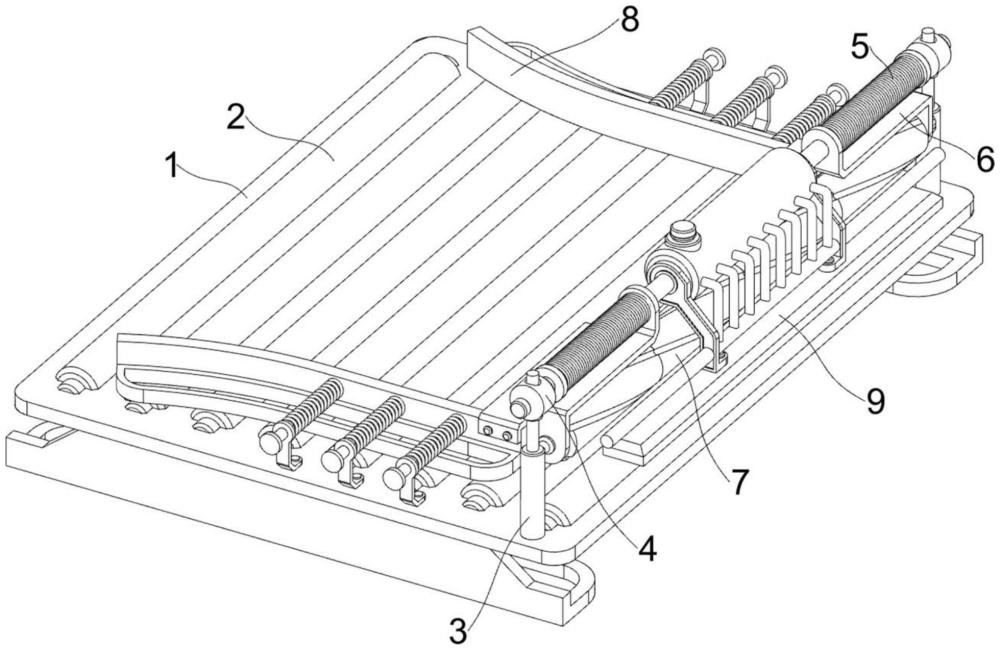

1.一種鋁板表面紋路壓花裝置，其特征是，包括有底座(1)、送料滾輪(2)、液壓缸(3)、升降架(4)、壓縮彈簧(5)、夾板(6)、花紋輪(7)和居中機構(8)，底座(1)上轉動式連接有多個送料滾輪(2)，底座(1)右部上側連接有前后兩個液壓缸(3)，液壓缸(3)伸縮端之間連接有升降架(4)，升降架(4)左右兩部均滑動式連接有夾板(6)，夾板(6)均與升降架(4)之間連接有壓縮彈簧(5)，夾板(6)之間轉動卡接式設有轉動桿，轉動桿上卡接有多個花紋輪(7)，相鄰的花紋輪(7)相互卡接，底座(1)上設有能夠對鋁板進行居中的居中機構(8)。

2.如權利要求1所述的一種鋁板表面紋路壓花裝置，其特征是，居中機構(8)包括有固定座(81)、復位彈簧(82)、居中板(83)和壓平板(84)，底板前后兩部上側均連接有多個固定座(81)，前部固定座(81)之間連接有居中板(83)，后部固定座(81)之間也連接有居中板(83)，固定座(81)均與相鄰的居中板(83)之間連接有復位彈簧(82)，居中板(83)之間連接有壓平板(84)。

3.如權利要求2所述的一種鋁板表面紋路壓花裝置，其特征是，居中板(83)為弧形結構。

4.如權利要求2所述的一種鋁板表面紋路壓花裝置，其特征是，壓平板(84)為伸縮式結構。

5.如權利要求2所述的一種鋁板表面紋路壓花裝置，其特征是，居中板(83)上均設有把手。

6.如權利要求2所述的一種鋁板表面紋路壓花裝置，其特征是，還包括有檢測機構(9)，檢測機構(9)包括有油漆筒(91)、固定架(92)、噴管(93)和掃描頭(94)，升降架(4)中部連接有油漆筒(91)，油漆筒(91)左右兩部均連接有固定架(92)，固定架(92)下部之間連接有噴管(93)，固定架(92)下側之間連接有掃描頭(94)。

技術總結
本技術涉及壓花裝置技術領域，尤其涉及一種鋁板表面紋路壓花裝置。本技術提供一種能夠對壓花輪的長度進行拼接，同時調整壓平板和居中板的位置，以便于適應對不同尺寸鋁板表面壓花需求的鋁板表面紋路壓花裝置。一種鋁板表面紋路壓花裝置，包括有底座、送料滾輪和液壓缸等，底座上轉動式連接有多個送料滾輪，底座右部上側連接有前后兩個液壓缸。本技術通過調整花紋輪的個數與鋁板的寬度相適應，再使得夾板對花紋輪夾緊固定，同時居中板能夠對不同尺寸的鋁板進行居中，壓平板能夠對不同尺寸的鋁板進行限位壓平，達到了能夠對壓花輪的長度進行拼接，同時調整壓平板和居中板的位置，以便于適應對不同尺寸鋁板表面壓花需求的效果。

技術研發人員：鄭立如
受保護的技術使用者：江西阿魯盛新材料有限公司
技術研發日：20240729
技術公布日：2025/4/28
