本技術涉及水利防護坡，具體涉及一種便于拼接的水利防護坡。

背景技術：

1、護坡指的是為防止邊坡受沖刷，在坡面上所做的各種鋪砌和栽植的統稱，橋址所在河段，河岸的凹岸逐年迎受水流沖刷，會使河岸不斷地坍塌。為保護橋梁和路堤安全，須在凹岸修筑防護建筑物。此外，因設橋引起河水流向變化，沖刷河岸而危及農田和村鎮時，也須在河岸修建防護建筑物。

2、但是，現有的水利防護坡在使用時，在鋪設表面的防護面時，需要將鋪設面碼放好再通過混凝土進行堆砌，在堆砌過程中，已經碼放好的護坡鋪設面可能會發生位移，為鋪設工作帶來一定的影響。

3、鑒于此，本實用新型提出一種便于拼接的水利防護坡。

技術實現思路

1、本實用新型提出一種便于拼接的水利防護坡，解決了相關技術現有的水利防護坡在使用時，在鋪設表面的防護面時，需要將鋪設面碼放好再通過混凝土進行堆砌，在堆砌過程中，已經碼放好的護坡鋪設面可能會發生位移，為鋪設工作帶來一定的影響的問題。

2、本實用新型的技術方案如下：一種便于拼接的水利防護坡，包括第一拼接板，所述第一拼接板兩側均設置有卡槽，所述第一拼接板的兩端均固定連接有拼接塊，兩組所述拼接塊的內部均設置有拼接槽，所述拼接槽的內部卡合有嵌入板，所述嵌入板的一側固定連接有與拼接塊貼合的連接板，所述連接板的一端固定連接有與第一拼接板貼合的第二拼接板，所述卡槽的內部卡合有卡合板，所述卡合板的一側固定連接有側板，所述第一拼接板與第二拼接板的一端均固定連接有抵觸板。

3、優選的，所述第一拼接板、第二拼接板和側板的內部均設置有種植槽，所述種植槽的內部設置有排水孔，所述第一拼接板、第二拼接板和側板的底部均固定連接有插桿。

4、優選的，所述第一拼接板和第二拼接板的側面均設置有卡槽，所述卡合板為“t”字形結構，所述卡合板與卡槽為緊密貼合狀態。

5、優選的，所述嵌入板與連接板為相互垂直設置，所述連接板與拼接塊的貼合面互為斜面。

6、優選的，兩組所述抵觸板為相互平行設置，所述第一拼接板和第二拼接板相互卡合時兩組抵觸板相互貼合。

7、優選的，所述種植槽為方形設計，所述種植槽為通孔設計。

8、優選的，所述排水孔在種植槽的內部呈直線狀等距排列，所述排水孔貫穿第一拼接板、第二拼接板和側板的內部。

9、優選的，所述插桿的底部為尖銳設計，所述插桿與第一拼接板、第二拼接板和側板均為垂直設置。

10、本實用新型的工作原理及有益效果為：

11、本實用新型中通過設置插桿，由于插桿為尖銳設計，因此可以插入防護坡的內部，從而將第一拼接板與防護坡連成整體，接著拿起第二拼接板，使嵌入板嵌入進拼接槽的內部，并使連接板的斜面與拼接塊的斜面相互貼合，并控制第二拼接板底部的插桿插入防護坡內，以此來實現第二拼接板的固定以及與第一拼接板進行卡合的目的，此時兩組抵觸板也會相互接觸并相互抵觸，進一步使第一拼接板和第二拼接板連接的更加穩固；

12、本實用新型中通過設置種植槽，種植槽內部可以種植綠植，進一步提升護坡的防水土流失性能，且通過設置排水孔，排水孔可以將種植槽與該裝置間隙處的水從自身內部排出，避免下雨天時，雨水發生堆積的問題，對防護坡帶來一定的影響。

技術特征：

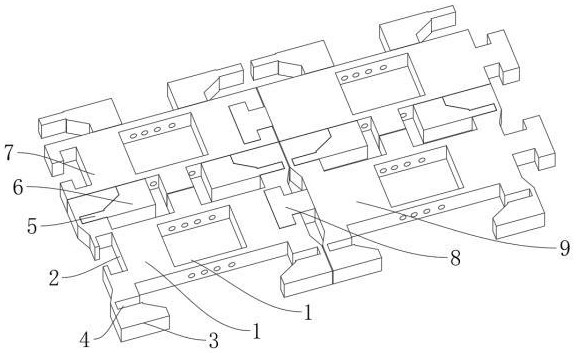

1.一種便于拼接的水利防護坡，包括第一拼接板（1），其特征在于，所述第一拼接板（1）兩側均設置有卡槽（2），所述第一拼接板（1）的兩端均固定連接有拼接塊（3），兩組所述拼接塊（3）的內部均設置有拼接槽（4），所述拼接槽（4）的內部卡合有嵌入板（5），所述嵌入板（5）的一側固定連接有與拼接塊（3）貼合的連接板（6），所述連接板（6）的一端固定連接有與第一拼接板（1）貼合的第二拼接板（7），所述卡槽（2）的內部卡合有卡合板（8），所述卡合板（8）的一側固定連接有側板（9），所述第一拼接板（1）與第二拼接板（7）的一端均固定連接有抵觸板（13）。

2.根據權利要求1所述的一種便于拼接的水利防護坡，其特征在于，所述第一拼接板（1）、第二拼接板（7）和側板（9）的內部均設置有種植槽（10），所述種植槽（10）的內部設置有排水孔（11），所述第一拼接板（1）、第二拼接板（7）和側板（9）的底部均固定連接有插桿（12）。

3.根據權利要求1所述的一種便于拼接的水利防護坡，其特征在于，所述第一拼接板（1）和第二拼接板（7）的側面均設置有卡槽（2），所述卡合板（8）為“t”字形結構，所述卡合板（8）與卡槽（2）為緊密貼合狀態。

4.根據權利要求1所述的一種便于拼接的水利防護坡，其特征在于，所述嵌入板（5）與連接板（6）為相互垂直設置，所述連接板（6）與拼接塊（3）的貼合面互為斜面。

5.根據權利要求1所述的一種便于拼接的水利防護坡，其特征在于，兩組所述抵觸板（13）為相互平行設置，所述第一拼接板（1）和第二拼接板（7）相互卡合時兩組抵觸板（13）相互貼合。

6.根據權利要求2所述的一種便于拼接的水利防護坡，其特征在于，所述種植槽（10）為方形設計，所述種植槽（10）為通孔設計。

7.根據權利要求2所述的一種便于拼接的水利防護坡，其特征在于，所述排水孔（11）在種植槽（10）的內部呈直線狀等距排列，所述排水孔（11）貫穿第一拼接板（1）、第二拼接板（7）和側板（9）的內部。

8.根據權利要求2所述的一種便于拼接的水利防護坡，其特征在于，所述插桿（12）的底部為尖銳設計，所述插桿（12）與第一拼接板（1）、第二拼接板（7）和側板（9）均為垂直設置。

技術總結
本技術涉及水利防護坡技術領域，提出了一種便于拼接的水利防護坡，包括第一拼接板，所述第一拼接板兩側均設置有卡槽，所述第一拼接板的兩端均固定連接有拼接塊，兩組所述拼接塊的內部均設置有拼接槽，所述拼接槽的內部卡合有嵌入板，通過設置插桿，由于插桿為尖銳設計，因此可以插入防護坡的內部，從而將第一拼接板與防護坡連成整體，接著拿起第二拼接板，使嵌入板嵌入進拼接槽的內部，并使連接板的斜面與拼接塊的斜面相互貼合，并控制第二拼接板底部的插桿插入防護坡內，以此來實現第二拼接板的固定以及與第一拼接板進行卡合的目的，此時兩組抵觸板也會相互接觸并相互抵觸，進一步使第一拼接板和第二拼接板連接的更加穩固。
