本發明涉及一種地基基礎，具體涉及一種固化土樁復合地基的施工方法。

背景技術：

1、水泥土攪拌樁是在軟土地基中采用的一種加固方法，它利用水泥作為固化劑，通過攪拌機械在地基土體的深處將軟土和固化劑強制攪拌，利用固化劑和軟土之間所產生的物理化學反應，使軟土硬結成具有整體性、水穩定性和一定強度的地基基礎，慣常的施工方法包括粉噴法、高壓旋噴法和深層攪拌法，但這幾種方法的問題在于，一是因地基中土層硬度和深度的變化，造成攪拌樁的直徑與強度發生變化，樁與樁之間的差異更大，特別是較深層土體的攪拌或固化的均勻性無法保證，因此所形成的復合地基的強度和穩定性相對不高；二是施工過程中僅提高了水泥樁的本身強度，而沒有對樁身周?chē)鼗馏w產生積極作用；三是在攪拌過程中容易產生跑漿、漏漿，經常還需要泥漿外運，造成浪費和污染環境。

2、另外，在復合地基的各種處理方法中，都是按照樁位設計圖一根樁緊鄰另一根樁的順序施工，這種順序在遇到采用擠土方式進行處理時，擠土過程中樁孔內及周?chē)馏w會向外側產生擠壓效應，如果仍以相鄰樁的順序施工，很容易對相鄰樁的樁體造成影響甚至破壞，使單樁和群樁的承載能力下降，產生質量問題。另外，水泥土樁的樁身硬化過程比較緩慢，如果不注意相鄰樁的保護，也極易對樁身質量造成負面影響。

技術實現思路

1、針對上述問題，本發明的目的在于提出一種固化土樁復合地基的施工方法，采用預拌固化土為材料形成復合地基中的增強樁體，解決了水泥土樁深層攪拌均勻性不足、強度不高的問題，同時注重施工中對相鄰樁進行隔離保護，克服了傳統工藝相鄰樁之間產生相互影響的缺陷，從而提高復合地基中單樁和群樁的承載能力，同時達到節約、環保的技術效果。

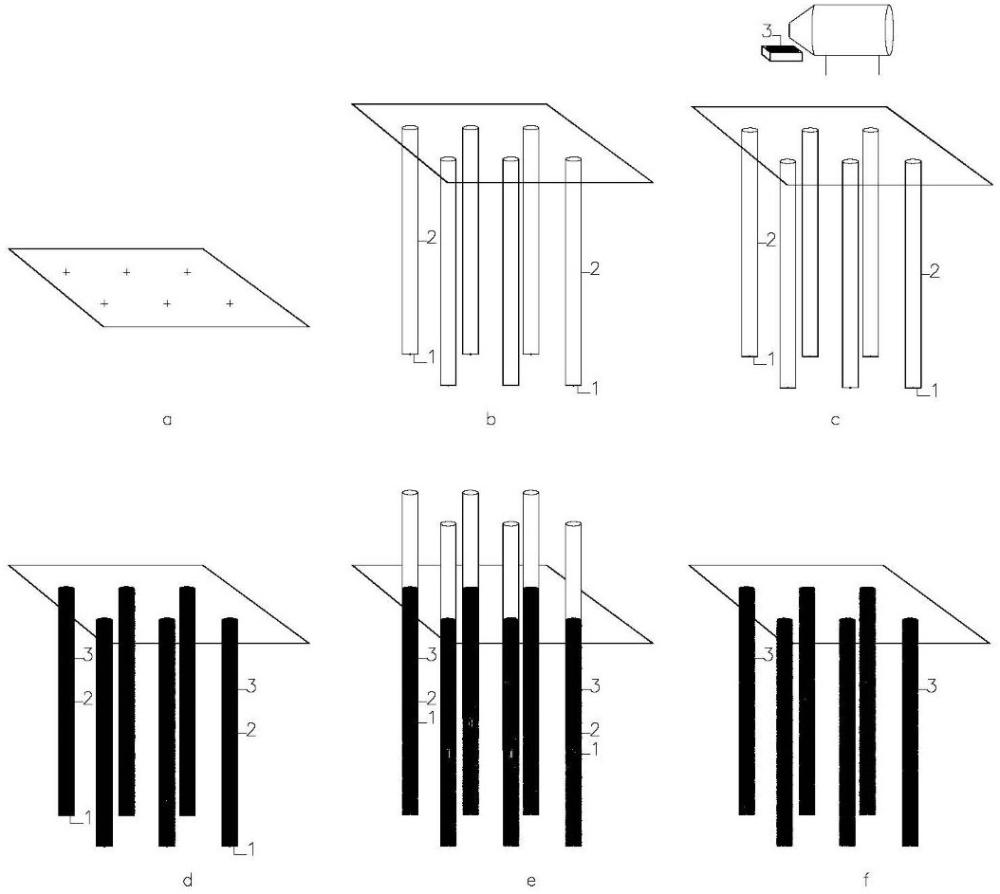

2、為實現上述目的，本發明提供的固化土樁復合地基的施工方法中，利用預拌的固化土材料而形成固化土樁作為復合地基中的增強樁體，并且固化土樁的施工是以組為單元的形式進行的，具體步驟為：

3、1）根據樁位布置和現場條件，選定本組區域內的固化土樁的數量；

4、2）在本組樁的全部樁位處，通過排土法或者取土法分別沉入相同數量的護筒而形成樁孔，使本組樁全部的樁孔都有護筒進行隔離保護：

5、3）利用取出的土體或者其它土體為主材料，通過地面機械制作預拌固化土；

6、4）向本組樁的全部樁孔內分別灌注制作好的預拌固化土；

7、5）將本組樁的全部護筒向上提出地表，使預拌固化土充盈全部樁孔，完成本組固化土樁的施工。

8、通過地面機械制作預拌固化土的特點和優勢在于，制作過程可視、可控，并能根據不同需求隨時調整配比，獲得不同強度或者塌落度的固化土材料，再將固化土材料灌注回樁孔形成固化土樁，與常規水泥土樁在深層土體中直接進行攪拌的方式相比，固化土樁的均勻性和整體強度顯著提高。

9、以組為單元一次進行多根固化土樁施工的特點和優勢在于，在該組樁的全部施工過程中，使每根樁都有護筒進行隔離、護壁的保護，能夠完全避免相鄰樁之間相互影響、確保樁體完整性，既避免單樁出現縮徑、擴徑、斷樁等缺陷，同時又確保群樁的整體質量，形成的復合地基的質量和強度更高。

10、最好，在本組固化土樁的施工完成后，進行下一組固化土樁施工的前提是：本組固化土樁的樁身材料已經硬化，或者與本組樁外側最少間隔一根樁以上的距離。該要求的目的是進一步避免相鄰樁之間相互影響、確保單樁和群樁樁體完整性。

11、最好，上述一組樁的數量為3～16根，組樁的排列形式為多排多列或者單排多列或者單列多排。多數情況下宜采用多排多列的形式，如2×3、3×3、3×4，具體結合現場的平整條件、附近建筑、施工設備數量等條件確定。

12、最好，上述步驟2）所述的排土法的施工工藝包括：采用帶有活瓣封底件的護筒，利用打拔機夾持護筒振動沉入到設定深度，將地基土體擠壓排空到護筒外側，形成樁孔。在相對松散軟弱的地基土體中采用排土法工藝，能夠?qū)χ車馏w產生較強擠密加固作用，進一步提高地基的強度和承載力。

13、最好，上述活瓣封底件設置于護筒的底口，在護筒沉入時活瓣向內閉合能夠封閉護筒的底口，在護筒向上提升時受引力或者護筒內填料的壓力影響活瓣向外打開使護筒的底口貫通。采用活瓣封底件能夠更快速高效的完成護筒的下沉封底和上拔出料的操作。

14、最好，上述活瓣封底件向內閉合時為平底或者尖底。可視地基的土體的軟硬程序進行選擇。

15、最好，上述步驟2）所述的取土法的施工工藝包括：采用底端開口的護筒，利用打拔機夾持護筒振動沉入到設定深度，再將護筒內涌入的土體全部取出，形成樁孔；或者采用底端開口的護筒和內套筒，內套筒中下部設有阻土倒刺，利用打拔機同時夾持護筒和內套筒同步振動沉入或者先沉入護筒再沉入內套筒到設定深度，再將內套筒向上提出并將內套筒中的土清空，形成樁孔。該步驟中將內套筒在護筒的內腔中沉入后再提出內護筒并將土清空的操作，可以一次性進行，也可以分段進行。

16、在排土法和取土法中，都采用了打拔機加護筒的施工組合，這種組合相比采用螺旋鉆或者旋挖鉆將地基土體取出的工藝，能夠更加高效、經濟的將地基土體排空或者取出，形成有護筒護壁的樁孔。

17、最好，上述步驟3）所述的預拌固化土的制作方法包括：采用場地地基中取出的土體或者其它土體為主材料，采用固化劑、粉煤灰、砂、石子、外加劑中的一種或幾種材料為輔材料，將主材料和輔材料和水按照一定比例、經地面攪拌容器均勻攪拌形成預拌固化土，預拌固化土的塌落度為3～15cm，硬化后的強度為2～6mpa。多數的制作方法是，將水泥、粉煤灰等粉狀固化劑和水先攪拌為固化劑漿液，再將固化劑漿液與土、砂等材料混合攪拌為固化土材料，其中主材料、輔材料、水的比例可根據工程需求及時調整。

18、施工最后階段，在整個工程場區內若干組固化土置換樁施工完畢后，如有剩余零散的單根樁或者單排單列樁，需要在相鄰樁的樁體材料完全硬化之后再進行補充施工。

19、本發明的特點和優勢還在于，很好的利用地基土體直接作用建筑材料使用，取之于土用之于土，成本低廉；并且整個施工過程不產生棄土，不造成土體浪費和污染，經濟環保。

技術特征：

1.一種固化土樁復合地基的施工方法，其中，利用預拌的固化土材料而形成固化土樁作為復合地基中的增強樁體，并且固化土樁的施工是以組為單元的形式進行的，具體步驟為：

2.根據權利要求1所述的固化土樁復合地基的施工方法，其特征在于，在本組固化土樁的施工完成后，進行下一組固化土樁施工的前提是：本組固化土樁的樁身材料已經硬化，或者與本組樁外側最少間隔一根樁以上的距離。

3.根據權利要求1所述的固化土樁復合地基的施工方法，其特征在于，一組樁的數量為3～16根，組樁的排列形式為多排多列或者單排多列或者單列多排。

4.根據權利要求1所述的固化土樁復合地基的施工方法，其特征在于，步驟2）所述的排土法的施工工藝包括：采用帶有活瓣封底件的護筒，利用打拔機夾持護筒振動沉入到設定深度，將地基土體擠壓排空到護筒外側，形成樁孔。

5.根據權利要求4所述的固化土樁復合地基的施工方法，其特征在于，上述活瓣封底件設置于護筒的底口，在護筒沉入時活瓣向內閉合能夠封閉護筒的底口，在護筒向上提升時受引力或者護筒內填料的壓力影響活瓣向外打開使護筒的底口貫通。

6.根據權利要求4所述的固化土樁復合地基的施工方法，其特征在于，上述活瓣封底件向內閉合時為平底或者尖底。

7.根據權利要求1所述的固化土樁復合地基的施工方法，其特征在于，步驟2）所述的取土法的施工工藝包括：采用底端開口的護筒，利用打拔機夾持護筒振動沉入到設定深度，再將護筒內涌入的土體全部取出，形成樁孔；或者采用底端開口的護筒和內套筒，內套筒中下部設有阻土倒刺，利用打拔機同時夾持護筒和內套筒同步振動沉入或者先沉入護筒再沉入內套筒到設定深度，再將內套筒向上提出并將內套筒中的土清空，形成樁孔。

8.根據權利要求1所述的固化土樁復合地基的施工方法，其特征在于，步驟3）所述的預拌固化土的制作方法包括：采用場地地基中取出的土體或者其它土體為主材料，采用固化劑、粉煤灰、砂、石子、外加劑中的一種或幾種材料為輔材料，將主材料和輔材料和水按照一定比例、經地面攪拌容器均勻攪拌形成預拌固化土，預拌固化土的塌落度為3～15cm，硬化后的強度為2～6mpa。

技術總結
本發明提出一種固化土樁復合地基的施工方法，利用預拌的固化土材料而形成固化土樁作為復合地基中的增強樁體，并且固化土樁的施工是以組為單元的形式進行的，步驟為：1）根據樁位布置和現場條件，選定本組區域內的固化土樁的數量；2）在本組樁的全部樁位處，通過排土法或者取土法分別沉入相同數量的護筒而形成樁孔，使本組樁全部的樁孔都有護筒進行隔離保護：3）利用取出的土體或者其它土體為主材料，通過地面機械制作預拌固化土；4）向本組樁的全部樁孔內分別灌注制作好的預拌固化土；5）將本組樁的全部護筒向上提出地表，使預拌固化土充盈全部樁孔，完成本組固化土樁的施工。

技術研發人員：王繼忠,張連喜,徐彤,王光亮,王鈞,楊啟安,藺忠彥,李湘明,孫玉文
受保護的技術使用者：北京波森特巖土工程有限公司
技術研發日：
技術公布日：2025/4/28
