本技術涉及道路排水，具體涉及一種具有反沖洗的排水道清雜結構。

背景技術：

1、在市政工程施工時，經常需要在路面兩側鋪設排水道分支用來排水，排水道分支會連接到總排水道，排水道分支上側一般放置一排雨水篦子用來排水并初步阻擋一些大塊的雜質，但是仍然會有一些小塊的雜質通過雨水篦子掉落進入排水道分支內，在匯流到總排水道的過程中通過過濾結構進一步過濾，但是過濾結構上的垃圾一積聚就會嚴重影響排水效率。

技術實現思路

1、本實用新型為了解決上述技術不足而提供一種具有反沖洗的排水道清雜結構，具有反沖洗功能來清理過濾板上的垃圾，提高排水效率。

2、本實用新型公開了一種具有反沖洗的排水道清雜結構，包括基坑，基坑上設置有蓋子，基坑的一側設置有總排水道，總排水道與基坑下部連通，基坑的另一側設置有排水道分支，排水道分支的上側設置有一排雨水篦子，排水道分支的中部水平設置有過濾板，過濾板上設置有過濾孔，過濾板將排水道分支分隔成上部通道和下部通道，基坑的下部通過設置一號通孔與排水道分支的下部通道連通，一號通孔上設置有一號電控閥門，基坑的上部通過設置二號通孔與排水道分支的上部通道連通，基坑的中部設置有濾網，還包括水箱，水箱上連接有自來水管，自來水管上設置有二號電控閥門，水箱底部通過管道與排水道分支的下部通道連通，管道上設置有三號電控閥門，水箱的內部下側設置有一號液位傳感器，水箱的內部上側設置二號液位傳感器，過濾板的下側設置有三號液位傳感器，一號液位傳感器、二號液位傳感器、三號液位傳感器、一號電控閥門、二號電控閥門和三號電控閥門均與控制器電連接。

3、上述結構的原理為，下雨時，雨水攜帶著雜物進入排水道分支，雨水通過過濾板上的過濾孔進入排水道分支的下部通道，雜質就被截留在過濾板上，此時控制器控制一號電控閥門打開，正常排水，當一段時間后過濾板上的雜質積累較多時，通過控制器關閉一號電控閥門，雨水在排水道分支的下部通道積累，當雨水沒過三號液位傳感器時，控制器控制三號電控閥門打開，水箱內的水快速進入排水道分支的下部通道，使水反向沖洗過濾板上雜質，從過濾板上沖下的雜質隨著水流通過二號通孔流入基坑，雜質留在濾網上進行收集，當水箱內的一號液位傳感器檢測到水箱內的水位較低時，控制器控制一號電控閥門打開，同時關閉三號電控閥門，恢復到正常排水狀態，控制器可以根據二號液位傳感器的電信號控制二號電控閥門往水箱內加注一定量的自來水。

4、為了減少自來水的使用量，水箱頂部的四周圍設有斜向上的殼體，水箱的頂部設置有集水孔，下雨時，殼體增加雨水收集的面積，收集的雨水通過集水孔進入水箱，從而減少自來水的使用量。

5、本實用新型所得到的一種具有反沖洗的排水道清雜結構，其有益效果為，當過濾板上堆積雜質時，可以通過反沖洗將過濾板上的雜質沖走并通過濾網進行收集，從而提升排水效果。

技術特征：

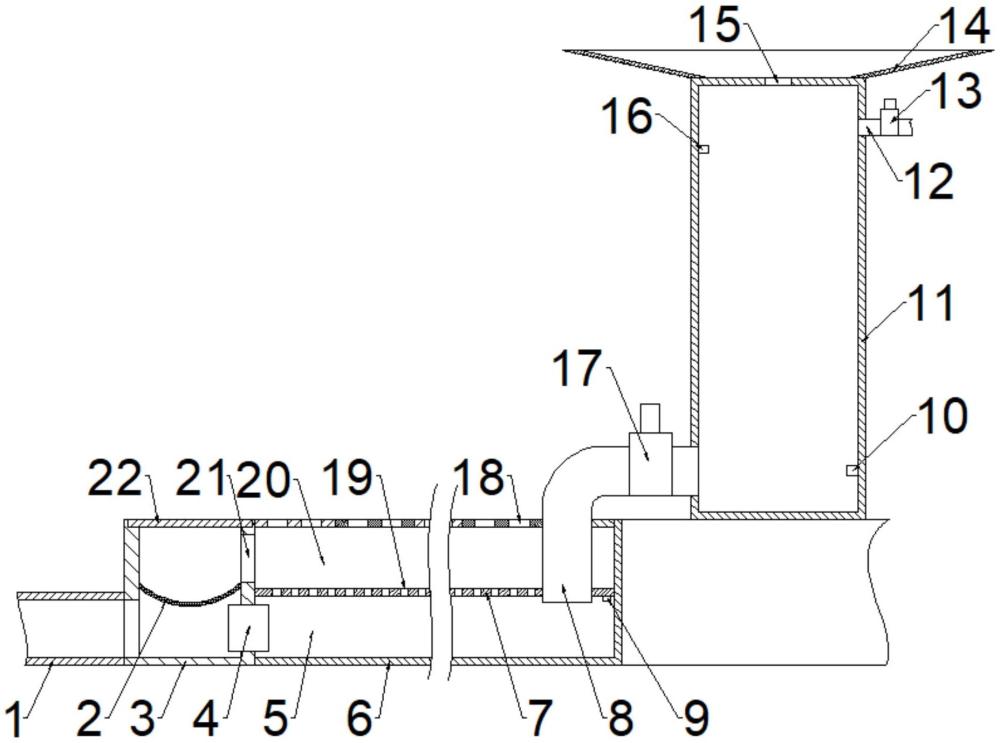

1.一種具有反沖洗的排水道清雜結構，其特征在于，包括基坑(3)，基坑(3)上設置有蓋子(22)，基坑(3)的一側設置有總排水道(1)，總排水道(1)與基坑(3)下部連通，基坑(3)的另一側設置有排水道分支(6)，排水道分支(6)的上側設置有一排雨水篦子(18)，排水道分支(6)的中部水平設置有過濾板(7)，過濾板(7)上設置有過濾孔(19)，過濾板(7)將排水道分支(6)分隔成上部通道(20)和下部通道(5)，基坑(3)的下部通過設置一號通孔與排水道分支(6)的下部通道(5)連通，一號通孔上設置有一號電控閥門(4)，基坑(3)的上部通過設置二號通孔(21)與排水道分支(6)的上部通道(20)連通，基坑(3)的中部設置有濾網(2)，還包括水箱(11)，水箱(11)上連接有自來水管(12)，自來水管(12)上設置有二號電控閥門(13)，水箱(11)底部通過管道(8)與排水道分支(6)的下部通道(5)連通，管道(8)上設置有三號電控閥門(17)，水箱(11)的內部下側設置有一號液位傳感器(10)，水箱(11)的內部上側設置二號液位傳感器(16)，過濾板(7)的下側設置有三號液位傳感器(9)，一號液位傳感器(10)、二號液位傳感器(16)、三號液位傳感器(9)、一號電控閥門(4)、二號電控閥門(13)和三號電控閥門(17)均與控制器電連接。

2.根據權利要求1所述一種具有反沖洗的排水道清雜結構，其特征在于，水箱(11)頂部的四周圍設有斜向上的殼體(14)，水箱(11)的頂部設置有集水孔(15)。

技術總結
本技術涉及一種具有反沖洗的排水道清雜結構，包括基坑，基坑的一側設置有總排水道，總排水道與基坑下部連通，基坑的另一側設置有排水道分支，排水道分支的上側設置有一排雨水篦子，排水道分支的中部水平設置有過濾板，過濾板將排水道分支分隔成上部通道和下部通道，基坑的下部通過設置一號通孔與排水道分支的下部通道連通，一號通孔上設置有一號電控閥門，基坑的上部通過設置二號通孔與排水道分支的上部通道連通，基坑的中部設置有濾網，還包括水箱，水箱底部通過管道與排水道分支的下部通道連通，管道上設置有三號電控閥門，本技術具有反沖洗功能來清理過濾板上的垃圾，提高排水效率。
