本發明涉及一種兼作臨時作業平臺的雙排鋼板樁拉撐支護結構。

背景技術：

1、在基坑施工作業時，面對錯綜復雜的水文地質條件，雙排鋼板樁圍堰相對于單排鋼板樁圍堰具有穩定性好、止水能力強等優點。雙排鋼板樁間采用鋼筋拉桿，兩端通過螺母、墊板固定來減弱鋼板樁向外側形變。

2、在雙排鋼板樁圍堰施工過程中，不同工況下不同作用產生的效應不同，雙排鋼板樁圍堰既能向外側產生形變，也能向內側產生形變。采用鋼筋拉桿來固定也只能承受拉力，減弱鋼板樁向外側產生的形變，無法減弱鋼板樁向內側產生的形變。采用一端固定，一端自由的支撐系統，所承受的拉壓力有限，需要采用雙拉桿或多拉桿支撐系統，無法適應深基坑及水中復雜工況。

3、因此針對以上問題提出一種兼作臨時作業平臺的雙排鋼板樁拉撐支護結構。

技術實現思路

1、本發明的目的在于克服現有的缺陷而提供的一種兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，結構簡單，既能夠承受拉力，也能夠承受壓力。

2、實現上述目的的技術方案是：一種兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，包括前排鋼板樁、后排鋼板樁、連接拉桿組件和臨時作業平臺；所述前排鋼板樁設置在基坑內側，所述后排鋼板樁設置在基坑外側，所述前排鋼板樁和所述后排鋼板樁之間連接所述連接拉桿組件，所述連接拉桿組件上方設置所述臨時作業平臺。

3、優選的，所述連接拉桿組件包括拉桿和圍檁，所述圍檁分別連接在所述前排鋼板樁和所述后排鋼板樁的相對面上，所述拉桿的兩端貫穿穿過兩側的圍檁、所述前排鋼板樁和所述后排鋼板樁；所述拉桿的兩端凸出在前排鋼板樁和所述后排鋼板樁的兩側，并連接有固定組件。

4、優選的，所述拉桿位于所述前排鋼板樁和所述后排鋼板樁之間的一段套設有套管。

5、優選的，所述臨時作業平臺包括鋼筋網片、碎石墊層和黏土封層；所述前排鋼板樁和所述后排鋼板樁相對面連接的圍檁上連接所述鋼筋網片，所述鋼筋網片上鋪設所述碎石墊層，所述碎石墊層上鋪設所述黏土封層。

6、優選的，所述固定組件包括螺母和墊板；所述拉桿的兩端為螺紋段，連接有所述螺母，所述螺母的內側設置有所述墊板。

7、優選的，所述套管內注漿與所述拉桿黏結。

8、優選的，所述前排鋼板樁和所述后排鋼板樁之間，所述鋼筋網片下方設置素土回填。

9、優選的，所述后排鋼板樁靠基坑外側設置原狀土壓實。

10、優選的，所述碎石墊層頂標高低于所述后排鋼板樁樁頂標高；所述黏土封層頂標高高于所述后排鋼板樁樁頂標高，低于所述前排鋼板樁樁頂標高。

11、本發明的有益效果是：

12、1)本兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，通過雙排鋼板樁間的鋼筋拉桿加設套管，既能利用拉桿承受拉力，減弱雙排鋼板樁圍堰向背離側形變，又能利用套管承受壓力，減弱雙排鋼板樁圍堰向內側形變；支撐系統固定端與自由端相分離，既可應用于深基坑施工，又可適用于水中圍堰，具有構造簡單，防水性能好，適用范圍廣等優點。

13、2)通過在套管內注漿，實現套管與拉桿的黏結，提升套管豎向抗壓能力，并通過角鋼將套管豎向固定，形成固定端受力體系，也能提升套管豎向抗壓能力。

14、3)通過在鋼圍檁上安裝鋼筋網片或土工格柵的做法，既提升臨時作業平臺的承載能力，減輕因不均勻受力產生的反射裂縫；同時可保護鋼板樁、鋼圍檁、套管、及拉桿，便于施工結束后拆除重復利用，具有一定的經濟效益。

15、4)通過在雙排鋼板樁角鋼圍檁上鋪設鋼筋網片、碎石墊層與黏土封層的做法，提升雙排鋼板樁樁間土的承載能力；同時將臨時作業平臺與雙排鋼板樁連成一個整體，使其共同受力，提升整體拉撐支護結構的穩定性；另一方面可以節約施工現場用地，從而節約工程成本，具有一定的經濟效益。

技術特征：

1.一種兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，其特征在于，包括前排鋼板樁(1)、后排鋼板樁(2)、連接拉桿組件和臨時作業平臺；所述前排鋼板樁(1)設置在基坑內側，所述后排鋼板樁(2)設置在基坑外側，所述前排鋼板樁(1)和所述后排鋼板樁(2)之間連接所述連接拉桿組件，所述連接拉桿組件上方設置所述臨時作業平臺。

2.根據權利要求1所述的兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，其特征在于，所述連接拉桿組件包括拉桿(3)和圍檁(5)，所述圍檁(5)分別連接在所述前排鋼板樁(1)和所述后排鋼板樁(2)的相對面上，所述拉桿(3)的兩端貫穿穿過兩側的圍檁(5)、所述前排鋼板樁(1)和所述后排鋼板樁(2)；所述拉桿(3)的兩端凸出在前排鋼板樁(1)和所述后排鋼板樁(2)的兩側，并連接有固定組件(6)。

3.根據權利要求2所述的兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，其特征在于，所述拉桿(3)位于所述前排鋼板樁(1)和所述后排鋼板樁(2)之間的一段套設有套管(4)。

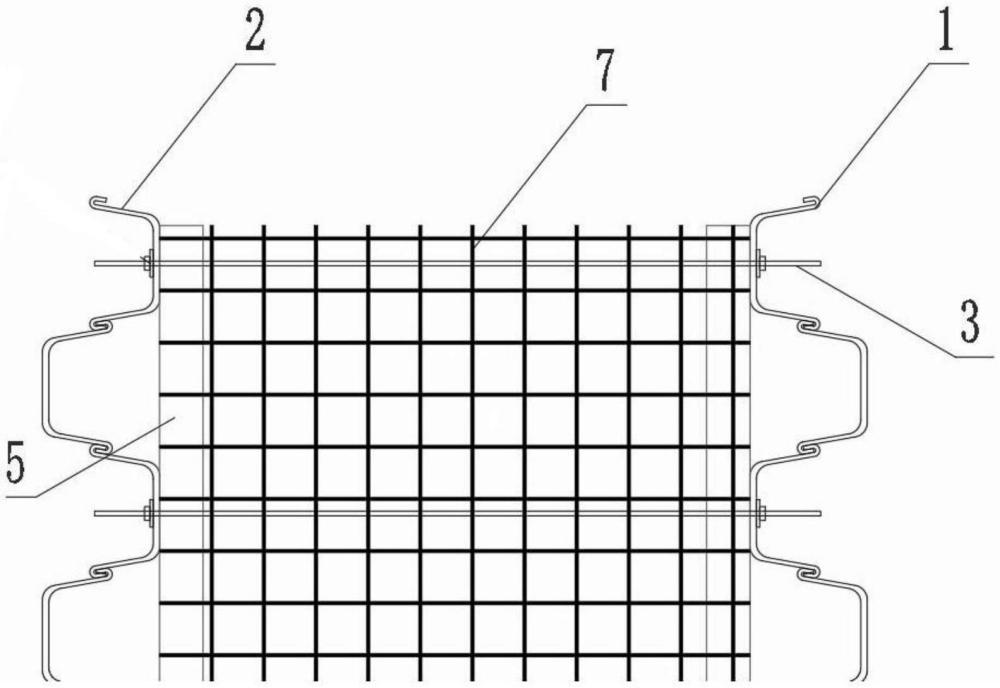

4.根據權利要求2所述的兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，其特征在于，所述臨時作業平臺包括鋼筋網片(7)、碎石墊層(8)和黏土封層(9)；所述前排鋼板樁(1)和所述后排鋼板樁(2)相對面連接的圍檁(5)上連接所述鋼筋網片(7)，所述鋼筋網片(7)上鋪設所述碎石墊層(8)，所述碎石墊層(8)上鋪設所述黏土封層(9)。

5.根據權利要求2所述的兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，其特征在于，所述固定組件(6)包括螺母(61)和墊板(62)；所述拉桿(3)的兩端為螺紋段，連接有所述螺母(61)，所述螺母(61)的內側設置有所述墊板(62)。

6.根據權利要求3所述的兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，其特征在于，所述套管(4)內注漿與所述拉桿(3)黏結。

7.根據權利要求4所述的兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，其特征在于，所述前排鋼板樁(1)和所述后排鋼板樁(2)之間，所述鋼筋網片(7)下方設置素土回填(10)。

8.根據權利要求1所述的兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，其特征在于，所述后排鋼板樁(2)靠基坑外側設置原狀土壓實(11)。

9.根據權利要求4所述的兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，其特征在于，所述碎石墊層(8)頂標高低于所述后排鋼板樁(2)樁頂標高；所述黏土封層(9)頂標高高于所述后排鋼板樁(2)樁頂標高，低于所述前排鋼板樁(1)樁頂標高。

技術總結
本發明涉及一種兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，包括前排鋼板樁、后排鋼板樁、連接拉桿組件和臨時作業平臺；所述前排鋼板樁設置在基坑內側，所述后排鋼板樁設置在基坑外側，所述前排鋼板樁和所述后排鋼板樁之間連接所述連接拉桿組件，所述連接拉桿組件上方設置所述臨時作業平臺。本發明的目的在于克服現有的缺陷而提供的一種兼作臨時作業平臺的雙排鋼板樁拉撐支護結構，結構簡單，既能夠承受拉力，也能夠承受壓力。

技術研發人員：陶文成,張新楊,于淼,趙雅純,陸辰
受保護的技術使用者：中交三航局第三工程有限公司
技術研發日：
技術公布日：2025/4/28
