本發明公開了一種自適應動態水位可調節過魚通道，屬于過魚設施建設。

背景技術：

1、魚道作為供魚類洄游的通道，在維護水生生態系統平衡中扮演著至關重要的角色。然而，隨著人類活動的不斷擴張，許多魚類原本的洄游通道被破壞，迫使人們采取措施來保護魚類的這一自然習性。在水利工程中，為了彌補這一生態缺口，常在水閘或壩上修建人工水槽等補救措施，以提供魚類洄游的替代通道。

2、針對上游庫區水位的大幅變化，傳統的固定式魚道已無法滿足魚類在不同水位條件下的過魚需求。因此，浮動可調式魚道和閘門式魚道等新型魚道應運而生。這些魚道通過整體或分段的升降調節，來適應水位的變化，確保魚類能夠順利洄游。

3、然而，在實際應用中，浮動可調式魚道存在一些亟待解決的問題。由于現有浮動裝置的作用，魚道在升降過程中可能會出現某段坡比不滿足過魚要求的情況，這會導致魚類在通過時遇到困難。同時，魚道內的流速也可能因此呈現不均勻狀態，進一步影響魚類的洄游效果。

4、此外，浮動或液壓裝置通常設置在水體底部，這些設備在潮濕或水下環境中長期運行，面臨著布設、維護和檢修管理等多方面的挑戰。由于環境的特殊性，這些設備的性能可能會受到影響，從而導致魚道的穩定性和可靠性降低。

5、另外，魚道的長度也受到坡比和水位變幅的較大影響。在坡比一定的情況下，水位變幅越大，所需的魚道長度就越長。這不僅增加了工程的難度和成本，還可能對庫區的整體布局和生態環境造成一定的影響。

6、因此，如何設計一種能夠適應水位大幅變化、滿足魚類洄游需求、同時易于布設和維護的魚道，是當前水利工程領域亟待解決的技術難題。

技術實現思路

1、本申請的目的在于，提供一種自適應動態水位可調節過魚通道，以解決現有技術中，傳統固定式魚道難以適應大壩建設導致的上游水位變化，傳統浮動式魚道難以保持魚道坡比及筆直度，繼而影響過魚效率的技術問題。為實現上述目的，本發明提出了一種自適應動態水位可調節過魚通道，包括設置在大壩下游的第一過魚通道和設置在大壩上游且與之連通的可調節過魚通道；

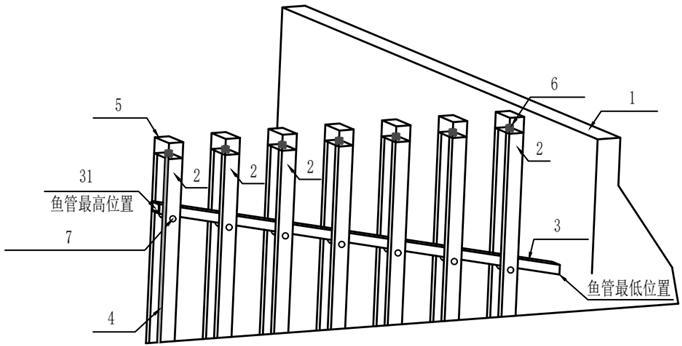

2、所述可調節過魚通道包括多個支墩和一根魚管；

3、所述多個支墩以預設間隔豎向設置在所述大壩上游，用于為所述魚管提供支撐；

4、所述魚管的一端與所述第一過魚通道連通，另一端作為出魚口位于大壩上游；

5、所述魚管橫向連接于所述多個支墩上，所述魚管可沿支墩高程方向滑動，以根據動態水位調節所述出魚口的位置高程。

6、優選的，還包括多個高度調節裝置；

7、所述多個高度調節裝置分別對應設置在所述多個支墩上，用于根據動態水位驅動其所在支墩上的所述魚管，使所述魚管滑動至預設高程。

8、優選的，每個所述高度調節裝置包括驅動機構和傳動機構；

9、所述驅動機構設置在所述支墩的頂部并與所述傳動機構連接；

10、所述傳動機構與所述魚管連接。

11、優選的，還包括支撐機構；

12、所述支撐機構與所述傳動機構連接，并承載所述魚管，用于帶動所述魚管沿支墩高程方向滑動。

13、優選的，所述支撐機構具體包括支撐桿和兩組滑輪；

14、每個支墩包括相對的一組滑軌；

15、所述魚管設置在所述支撐桿上；

16、所述兩組滑輪分別設置在所述支撐桿的兩端，并在所述滑軌內滑動。

17、優選的，還包括傳感裝置；

18、所述傳感裝置設置在靠近所述出魚口的支墩上，用于采集上游水庫的實時水位信息，并將所述實時水位信息傳輸至所述驅動機構。

19、優選的，所述魚管的出魚口設置有攔污柵。

20、優選的，所述魚管的長度根據所述出魚口的淹沒高程及大壩上游的水位變幅確定。

21、優選的，還包括隔導板；

22、所述隔導板沿所述魚管的延伸方向設置在所述魚管內，用于優化水流湍流。

23、與現有技術相比，本發明的有益效果：本發明的自適應動態水位可調節過魚通道，通過高度調節裝置與支墩設計，顯著提升了魚管高程的調節靈活性與實時性。本發明的過魚通道不僅適用于水位大變幅變化的水庫，也同樣適用于水位小變幅變化的水庫，更為重要的是，該設計極大地降低了過魚工程的整體造價，簡化了運行流程，同時有效節約了庫區寶貴的空間資源。這一系列優勢不僅促進了水利水電工程的可持續發展，還展現了在提升工程效率方面的價值。

技術特征：

1.一種自適應動態水位可調節過魚通道，其特征在于，包括設置在大壩下游的第一過魚通道和設置在大壩上游且與之連通的可調節過魚通道；

2.根據權利要求1所述的自適應動態水位可調節過魚通道，其特征在于，還包括多個高度調節裝置；

3.根據權利要求2所述的自適應動態水位可調節過魚通道，其特征在于，每個所述高度調節裝置包括驅動機構和傳動機構；

4.根據權利要求3所述的自適應動態水位可調節過魚通道，其特征在于，還包括支撐機構；

5.根據權利要求4所述的自適應動態水位可調節過魚通道，其特征在于，所述支撐機構具體包括支撐桿和兩組滑輪；

6.根據權利要求3所述的自適應動態水位可調節過魚通道，其特征在于，還包括傳感裝置；

7.根據權利要求1所述的自適應動態水位可調節過魚通道，其特征在于，所述魚管的出魚口設置有攔污柵。

8.根據權利要求1所述的自適應動態水位可調節過魚通道，其特征在于，所述魚管的長度根據所述出魚口的淹沒高程及大壩上游的水位變幅確定。

9.根據權利要求1所述的自適應動態水位可調節過魚通道，其特征在于，還包括隔導板；

技術總結
本發明屬于過魚設施建設技術領域，公開了一種自適應動態水位可調節過魚通道，包括設置在大壩下游的第一過魚通道和設置在大壩上游且與之連通的可調節過魚通道；可調節過魚通道包括多個支墩和一根魚管；多個支墩以預設間隔豎向設置在大壩上游，用于為魚管提供支撐；魚管的一端與第一過魚通道連通，另一端作為出魚口位于大壩上游；魚管橫向連接于多個支墩上，魚管可沿支墩高程方向滑動，以根據動態水位調節出魚口的位置高程。本發明通過高度調節與支墩設計，靈活實時調節魚管高程，適配大小變幅水位。此設計降低了造價，簡化了運行，節約了庫區空間，促進了水利水電工程可持續發展，為生態保護提供了堅實支持，體現了工程效率與環保的雙重價值。

技術研發人員：馬嘯飛,何磊,李天宇,楊惠哲,決亞博,萬克誠,李躍濤,趙靖偉
受保護的技術使用者：中國電建集團西北勘測設計研究院有限公司
技術研發日：
技術公布日：2025/4/28
